Köster Seilrolle WZ

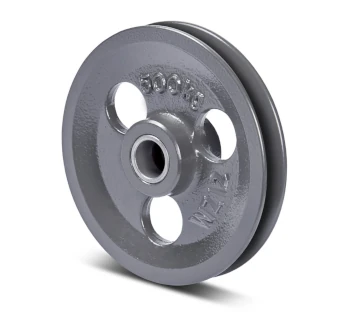

Diese Seilrolle ist aus Grauguss gefertigt, gleitgelagert und wurde für den Betrieb in hand- und kraftbetriebenen Anlagen ausgelegt. Ihr großer schonender Seilrollendurchmesser ist je nach Typ und verwendetem Seil, 21 bis 40 mal so groß wie der jeweilige Drahtseildurchmesser. Hierbei bezieht sich der genannte Seilrollen-Ø auf die Mitte des Seils. Die Abmessungen entsprechen bei Handbetrieb der Triebwerkgruppe 1Bm und bei Kraftbetrieb nach örtlichen Bedingungen der Triebwerkgruppe 1Am - 2m (nach DIN 15020 Blatt 1).
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
Diese Seilrolle ist aus Grauguss gefertigt, gleitgelagert und wurde für den Betrieb in hand- und kraftbetriebenen Anlagen ausgelegt. Ihr großer schonender Seilrollendurchmesser ist je nach Typ und verwendetem Seil, 21 bis 40 mal so groß wie der jeweilige Drahtseildurchmesser. Hierbei bezieht sich der genannte Seilrollen-Ø auf die Mitte des Seils. Die Abmessungen entsprechen bei Handbetrieb der Triebwerkgruppe 1Bm und bei Kraftbetrieb nach örtlichen Bedingungen der Triebwerkgruppe 1Am - 2m (nach DIN 15020 Blatt 1).
Abmessungen Seilrolle WZ:
| Seilrolle WZ | max. Seil-Ø (mm) | Øa (mm) | Øb (mm) | Øc (mm) | Ød (mm) | e (mm) | f (mm) |
|---|---|---|---|---|---|---|---|
| 10 G | 3 | 60 | 48 | 22 | 8 G7 | 13 | 24 |
| 10,5 G | 4 | 90 | 72 | 32 | 14 G7 | 15 | 32 |
| 11 G | 5 | 120 | 100 | 35 | 14 G7 | 18 | 35 |
| 12 G | 6 | 150 | 125 | 46 | 22 G7 | 22 | 40 |
| 12,5 G | 8 | 190 | 160 | 62 | 32 G7 | 27 | 42 |
| 13 G | 10 | 235 | 200 | 78 | 40 G7 | 32 | 50 |
| 13,5 G | 12 | 280 | 240 | 92 | 50 G7 | 36 | 62 |
| 14 G | 14 | 325 | 280 | 108 | 60 H7 | 41 | 70 |
| 15 G | 16 | 375 | 320 | 120 | 70 H9 | 48 | 85 |
| 16 G | 20 | 470 | 400 | 140 | 70 H9 | 58 | 90 |
| 11 K | 5 | 120 | 100 | 55 | 17 | 18 | 35 |
| 12 K | 6 | 150 | 125 | 60 | 20 | 22 | 41,5 |
| 12,5 K | 8 | 190 | 160 | 74 | 25 | 27 | 34 |
| 13 K | 10 | 235 | 200 | 85 | 30 | 32 | 37 |
| 13,5 K | 12 | 280 | 240 | 100 | 35 | 36 | 62 |
| 14 K | 14 | 325 | 280 | 120 | 40 | 41 | 70 |
| 15 K | 16 | 375 | 320 | 150 | 60 | 50 | 85 |
