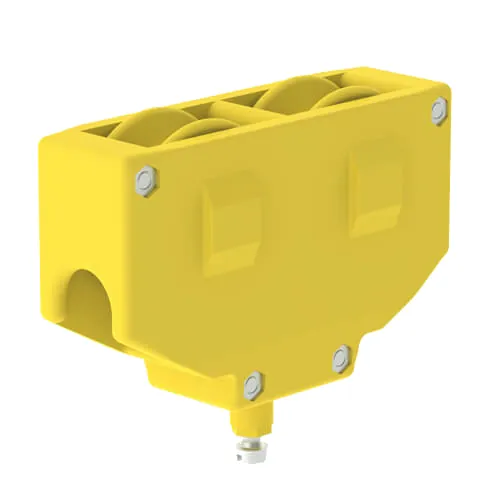

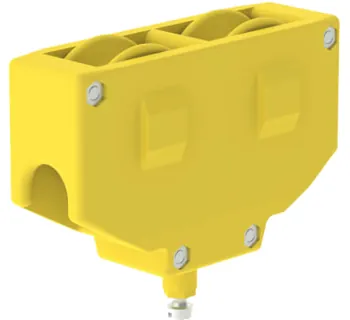

Wampfler Seil-Leitungswagen 2-rollig, Rundkabel

Der Seil-Leitungswagen 2-rollig für Rundleitung von Conductix-Wampfler ist ein Leitungswagen für Spannseil-Schleppkabel und wird auf einem Spannseil verfahren, um eine Rundleitung innerhalb einer Leitungswagenkette zuverlässig mitzunehmen. Die zweiroilige Ausführung mit relativ großem Radstand ist auf gutes Laufverhalten ausgelegt und bietet eine hohe Kippsteifigkeit für stabile Führung im Fahrbetrieb.

Der Leitungswagen gehört zum Spannseilsystem 0215 und ist für 8-12 mm Spannseile vorgesehen. Für die Leitungsbefestigung werden passende Leitungshalter 020131 verwendet, um die Leitungsaufnahme auf den Leitungsdurchmesser abzustimmen.

Einsatzbereiche

Der Seil-Leitungswagen wird eingesetzt, wenn Rundleitungen in einem Spannseilsystem entlang einer Fahrstrecke geordnet mitgeführt werden sollen.

• Krananlagen und Hebezeuge mit verfahrbaren Einheiten
• Fördertechnik und Materialfluss mit mitlaufender Energiezuführung
• Anlagenbau mit bewegten Verbrauchern entlang eines definierten Fahrwegs
• Industrieumgebungen, in denen stabile Leitungsführung und ruhiger Lauf gefordert sind

Varianten

Für diesen Typ ist eine Ausführung im Programm 0215 für Rundleitung verfügbar.

Montage & Systemintegration

Der Seil-Leitungswagen wird in der Regel vor dem Spannen des Systems auf das Spannseil aufgefädelt und anschließend in die Leitungswagenkette integriert. Die Rundleitung wird über passende Leitungshalter 020131 am Leitungswagen befestigt, damit die Leitung im Fahrbetrieb stabil geführt und reproduzierbar mitgenommen wird.

• Seilmontage: Leitungswagen auf das Spannseil aufsetzen und in die Wagenkette einbinden.
• Leitungsaufnahme: Leitungshalter 020131 passend zum Leitungs-Ø auswählen und montieren.
• Funktionsprüfung: Freigängigkeit der Rollen und ruhigen Lauf entlang der Fahrstrecke prüfen.

Sicherheitsaspekte

Für einen sicheren Betrieb sind die korrekte Systemzuordnung und die Einhaltung der technischen Grenzen des Leitungswagens entscheidend. Der Wagen ist für das Programm 0215 auf 8-12 mm Spannseilen ausgelegt und besitzt eine Tragfähigkeit bis 20 kg.

• Seil-Ø einhalten: Einsatz nur auf passenden Spannseilen 8-12 mm im Programm 0215.
• Tragfähigkeit beachten: Leitungsgewicht und Anbauteile so auslegen, dass 20 kg nicht überschritten werden.
• Passende Leitungshalter: Leitungshalter 020131 passend zum Leitungs-Ø verwenden, um Quetschungen/Instabilität zu vermeiden.
• Regelmäßige Sichtprüfung: Rollenlauf, Achse und Gehäuse auf Verschleiß sowie festen Sitz prüfen.

Passende Artikel/Zubehör

• Leitungshalter 020131 zur Aufnahme von Rundleitungen am Leitungswagen
• Spannseile für Programm 0215 als Systembasis
• Endklemme für Rundleitungen als definierter Start-/Endpunkt im Spannseilsystem
• Mitnehmer mit Seilführung 0215 für die Mitnahme des Schleppverbands am mobilen Verbraucher
• Systemdokumentation (Broschüre/Montageanleitung) für Planung und Aufbau
