Spannböcke

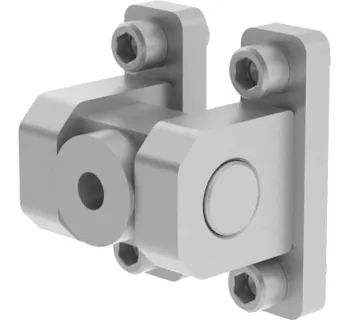

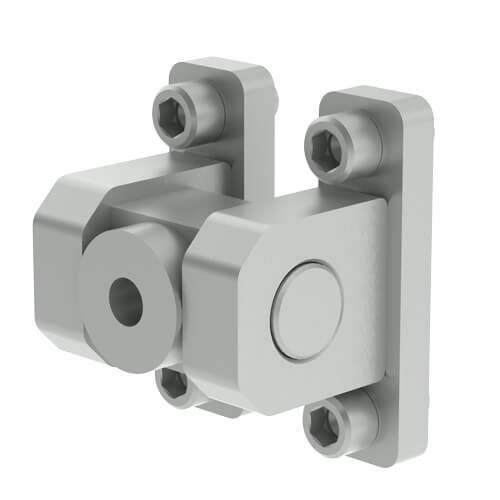

Wampfler Spannböcke

Die Spannböcke von Conductix-Wampfler werden im Spannseil-Schleppkabel-System (Programme 0210/0215) auf der Rückseite der Spannarme montiert und nehmen die Spannschraube gelenkig auf. Durch die gelagerte Ausführung können Schwingungen gedämpft werden, wodurch die Spannschraube entlastet und vor Biegespannungen geschützt wird.

Gelenkige Aufnahme der Spannschraube am Spannarm
Schwingungsdämpfung für ruhigeren Systemlauf
Schützt die Spannschraube vor Biegespannungen
Programme 0210/0215 – passend für Spannseil-Leitungswagensysteme
Varianten nach Bohrung (Ø 13 / 17 / 21 mm) und Seil-ø (8 / 10 / 12 mm)
Stahl, verzinkt als Werkstoffangabe (je Ausführung)
Montage an der Rückseite der Spannarme (Systemintegration)

3 Artikel → Spannböcke

Spannböcke

Programm
Seil-ø
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 3

Lieferzeit: ca. 1 Woche

2 - 3

Lieferzeit: ca. 1 Woche

3 - 3

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 3

Lieferzeit: ca. 1 Woche

2 - 3

Lieferzeit: ca. 1 Woche

3 - 3

Spannböcke Bohrung Ø 13 mm

406,83 € exkl. 19% MwSt.

Lieferzeit: z.Zt. ab Lager lieferbar

Spannböcke Bohrung Ø 17 mm

432,72 € exkl. 19% MwSt.

Lieferzeit: ca. 1 Woche

Spannböcke Bohrung Ø 21 mm

302,73 € exkl. 19% MwSt.

Lieferzeit: ca. 1 Woche

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Gelenkige Aufnahme der Spannschraube am Spannarm
Schwingungsdämpfung für ruhigeren Systemlauf
Schützt die Spannschraube vor Biegespannungen
Programme 0210/0215 – passend für Spannseil-Leitungswagensysteme
Varianten nach Bohrung (Ø 13 / 17 / 21 mm) und Seil-ø (8 / 10 / 12 mm)
Stahl, verzinkt als Werkstoffangabe (je Ausführung)
Montage an der Rückseite der Spannarme (Systemintegration)

Informationen: Spannböcke

Die Spannböcke von Conductix-Wampfler sind Bauteile für Spannseil-Schleppkabel-Systeme (Programme 0210 / 0215) und werden auf der Rückseite der Spannarme montiert, um die Spannschraube gelenkig aufzunehmen.

Durch die gelagerte Ausführung können Schwingungen des Spannseils aufgenommen und gedämpft werden; gleichzeitig wird die Spannschraube entlastet und vor Biegespannungen geschont, was die Betriebssicherheit im bewegten Leitungsbetrieb unterstützt.

Einsatzbereiche

Spannböcke werden eingesetzt, wenn ein Spannseil an einer Tragkonstruktion über Spannarme und Spannschrauben definiert abgespannt wird und gleichzeitig eine bewegliche Energiezuführung (z. B. Leitungswagen am Seil) betrieben wird.

Krananlagen und verfahrende Hebezeuge mit spannseilgeführter Leitungsschleife
Fördertechnik und verfahrende Wagen/Portale mit flexibler Energie- oder Steuerleitungsführung
Industrieanlagen, in denen Leitungen/Schläuche über ein Spannseil sicher nachgeführt werden
Anwendungen mit Bedarf an schwingungsdämpfender, gelenkiger Aufnahme von Spannkomponenten

Varianten & Unterschiede

Die Ausführungen unterscheiden sich über den Bohrungsdurchmesser (zur Aufnahme der Spannschraube) und sind auf unterschiedliche Seil-ø sowie die zugehörigen Programme 0210 / 0215 abgestimmt.

Sicherheitsaspekte

Für einen sicheren Betrieb ist die Kombination aus Spannarm, Spannbock, Spannschraube und Spannseil passend zu Programm und Seildurchmesser auszuwählen und fachgerecht zu montieren, damit Bewegungen und Schwingungen kontrolliert aufgenommen werden.

Kompatibilität prüfen: Programm, Seil-ø und Bohrung passend zur Spannschraube auswählen
Gelenkige Lagerung nutzen: Spannbock so montieren, dass er Schwingungen aufnehmen kann und keine unzulässigen Verspannungen entstehen
Sichtprüfung im Betrieb: Befestigungen, Lagerstellen und Seilführung regelmäßig prüfen

Technische Beschreibung

Produkt	Spannbock (Befestigungselement am Spannarm)
Einsatzsystem	Spannseil-Schleppkabel, Programme 0210 / 0215
Funktion	Gelenkige Aufnahme der Spannschraube; Dämpfung von Schwingungen; Schutz vor Biegespannungen
Werkstoff	Stahl, verzinkt (je Ausführung)
Zugehöriger Spannarm	021542 (laut Ausführungsseiten)

Ausführungen (Übersicht)

Bohrung	Programm	Seil-ø	Artikel-Nr.	Werkstoff
Ø 13 mm	0210 & 0215	8 mm	020189-12	Stahl, verzinkt
Ø 17 mm	0215	10 mm	020189-16	Stahl, verzinkt
Ø 21 mm	0215	12 mm	020189-20	Stahl, verzinkt

Montagehinweise

Der Spannbock wird auf der Rückseite des Spannarms befestigt und dient als beweglich gelagerter Anschlagpunkt für die Spannschraube; dadurch können Seilbewegungen aufgenommen werden, ohne die Spannschraube unzulässig zu belasten.

Spannarm an der Tragkonstruktion befestigen und Spannbock an der vorgesehenen Position montieren
Spannschraube in den Spannbock einsetzen, sodass eine gelenkige Lagerung erhalten bleibt
Nach dem Spannen: freien Lauf, Sitz der Komponenten und das Verhalten bei Bewegung (Schwingungen) kontrollieren

Passende Artikel/Zubehör

Für einen vollständigen Aufbau im Spannseil-System werden Spannböcke typischerweise mit folgenden Komponenten (möglichst gleicher Hersteller) kombiniert:

Spannarme für Seilführung (Programme 0210 / 0215)
Spannschrauben zur Seilendbefestigung (z. B. Auslegung mit 2 Spannschrauben oder alternativ mit Umlenkung/Kontergewicht)
Spannseile passend zum System (Programme 0210 / 0215)
Mitnehmer und Mitnehmerarm als Schnittstelle zum mobilen Verbraucher
Seil-Endklemmen zur Definition des Leitungsstrangs im System
Seil-Leitungswagen (je nach Leitungsart und Systemauslegung)
