Tractel Blechklemme TLH

Die Blechklemme TLH von Tractel ist eine universelle horizontale Hebeklemme zum sicheren Heben und Transportieren von Blechen, Blechstapeln und plattenförmigen Bauteilen – einzeln oder gebündelt, sowie auch bei runden Werkstücken (mit 3 Klemmen). Die Klemme verriegelt beim Anheben, wobei die Klemmkraft proportional zur angehobenen Last ansteigt, um einen sicheren Halt bei kontrollierter Oberflächenbeanspruchung zu erreichen.

Je nach Anwendung stehen Varianten mit kleinem oder großem Greifbereich sowie Ausführungen mit Polyurethan-Schutzbelag (PU) für empfindliche oder beschichtete Oberflächen zur Verfügung. Die TLH wird grundsätzlich paarweise eingesetzt (2-strängig), für lange Bleche auch mit mehreren Paaren – idealerweise in Kombination mit einer Traverse, um Durchhang zu begrenzen.

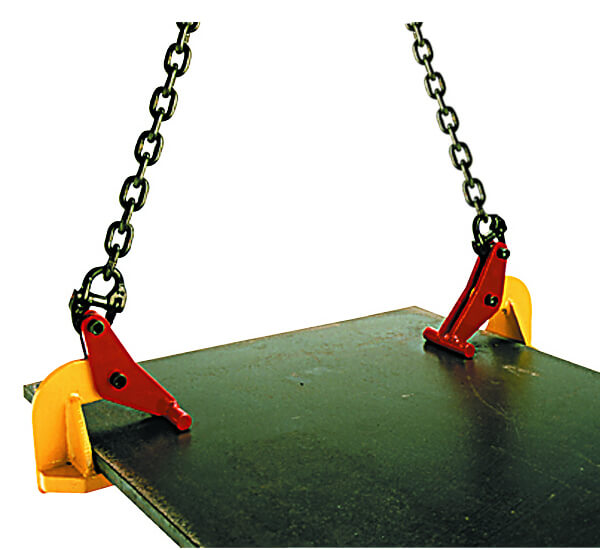

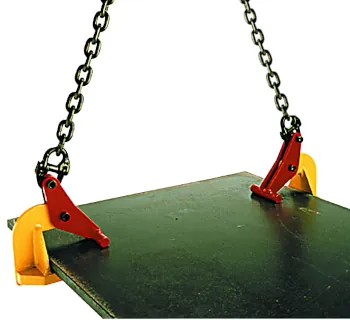

Ansicht: TLH im Einsatz zur horizontalen Aufnahme von Blechmaterial (Abbildung kann abweichen).

Einsatzbereiche und Arbeitsweise

• Horizontales Heben von Blechen und Platten, einzeln oder im Paket (z. B. Stahl, Konstruktionsteile).
• Mehrpunkt-Aufnahme langer Bleche mit mehreren Klemmenpaaren – bevorzugt an einer Hebetraverse.
• Runde Bleche mit 3 Klemmen an einem 3-strängigen Kettengehänge aufnehmen.
• PU-Varianten für empfindliche, lackierte oder markierungskritische Oberflächen.

Für die sichere Funktion ist entscheidend, dass die Last bis zum Anschlag in den Klemmbereich eingeführt wird und die Klemmen gleichmäßig auf der Last verteilt sind. Die Anschlagwinkel sollten im empfohlenen Bereich liegen, damit keine unzulässig hohen Zugkräfte in den Strängen entstehen.

Varianten und Unterschiede

Die TLH-Serie ist in Tragfähigkeitsgruppen ausgeführt (z. B. TLH1 bis TLH10). Zusätzlich unterscheiden sich die Varianten über den Greifbereich (z. B. 0–60 mm vs. 0–150 mm) sowie über die Option PU-Schutzbelag (z. B. 0–40 PU bzw. 0–130 PU).

• Standardausführung: robuste Ausführung mit widerstandsfähiger Beschichtung für den Industrieeinsatz.
• PU-Ausführung: Schutzbelag für nicht markierendes Handling bei empfindlichen Oberflächen.
• Kleiner Greifbereich: für dünnere Bleche, kompaktere Geometrie.
• Großer Greifbereich: für dickere Bleche bzw. größere Pakete, erweiterter Klemmbereich.

Technische Daten (Greifbereich, Grundmaße, Gewicht, EAN)

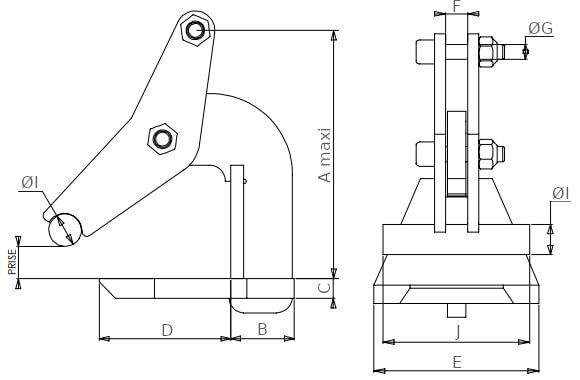

Nachfolgend eine kompakte Übersicht typischer TLH-Varianten. Die Grundmaße sind als Funktionsmaße (A–J) angegeben, wie sie für Auswahl, Freigängigkeit und Anschlagplanung relevant sind. Das Gewicht ist als Richtwert pro Paar (ohne Gehänge) geführt. Beispielhafte EAN/GTIN sind unten ergänzt, sofern verfügbar.

EAN/GTIN (Beispiele): TLH1 0-60 (Art.-Nr. 51038) = 3600230510385 · TLH3 0-60 (Art.-Nr. 51078) = 3600230510781

Hinweis: Die EAN/GTIN ist variantenabhängig (Greifbereich, PU/Standard, Tragfähigkeitsgruppe). Für weitere EAN/GTIN bitte die jeweilige Artikelseite der passenden TLH-Ausführung verwenden.

Bedienerfreundlichkeit und Auswahlhilfe

• Einfaches Anschlagen durch konsequent paarweise Anwendung und klare Greifbereichsdefinition.
• Planbare Anschlagkonfiguration über definierte Anschlagwinkel und Ketten-Ø je Tragfähigkeitsgruppe.
• Oberflächenschutz durch PU-Varianten für empfindliche oder beschichtete Bleche.
• Skalierbar: mehrere Paare an einer Traverse ermöglichen die sichere Aufnahme langer Werkstücke.

Für die Praxis ist die richtige Kombination aus Greifbereich, Tragfähigkeit und Anschlagmittel entscheidend. Bei breiten oder langen Blechen empfiehlt sich die Lastaufnahme mit mehreren Paaren und einer Hebetraverse, damit die Anschlagpunkte stabil bleiben und das Blech nicht durchhängt.

Häufige Fehler und wie man sie vermeidet

• Last nicht bis zum Anschlag eingeführt: immer vollständig in den Klemmbereich einschieben, sonst kann die Klemmwirkung reduziert sein.
• Einzelklemme statt Paar: TLH ist für den paarweisen Einsatz konzipiert – Einzelbetrieb ist unzulässig.
• Ungleichmäßige Verteilung: Klemmen symmetrisch platzieren, um Kippen, Schiefzug und lokale Überlast zu vermeiden.
• Ungeeigneter Anschlagwinkel: empfohlenen Bereich einhalten; bei größeren Winkeln steigt die Strangzugkraft deutlich.
• Zu flexible Last: die Last muss ausreichend steif sein, damit sie beim Heben nicht unzulässig durchbiegt.

Sicherheit, Normen und Hinweise

Die TLH-Klemmen sind als Lastaufnahmemittel für Hebevorgänge vorgesehen und sollten ausschließlich innerhalb der zulässigen Tragfähigkeit sowie des Greifbereichs eingesetzt werden. Für den sicheren Betrieb sind die Herstellerhinweise, regelmäßige Sichtprüfungen (z. B. Verschleiß an Kontaktflächen/Belägen) und eine sachgerechte Anschlagplanung erforderlich.

• Empfohlener Anschlagwinkel: 45°–60° (variantenabhängig, siehe Tabelle).
• Betriebstemperatur: -20° bis +80°C.
• Sicherheitsfaktor: 3 (in Anlehnung an EN 13155) sowie CE-Kennzeichnung mit Konformitätserklärung und Betriebsanleitung (lieferumfang-/variantenabhängig).
• Beschichtung: robuste Ausführung mit widerstandsfähiger Oberflächenbeschichtung für den Industrieeinsatz.

Passende Artikel und notwendige Hilfsmittel

Für den Einsatz der Blechklemme TLH werden passende Anschlagmittel benötigt. Je nach Lastgeometrie sind 2-strängige oder 3-strängige Kettengehänge sowie bei langen Blechen eine Traverse sinnvoll, um Anschlagpunkte zu stabilisieren und Durchhang zu reduzieren. Kettengehänge sind als Zubehör erhältlich.

• Kettengehänge (2-, 3- oder 4-strängig) passend zur Tragfähigkeit und zum Anschlagwinkel.
• Hebetraverse / Balkentraverse für mehrere Klemmenpaare bei langen Blechen oder Paketen.
• Weitere Tractel-Klemmen für angrenzende Anwendungen (z. B. alternative Greifprinzipien).
