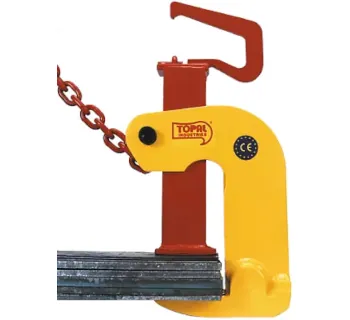

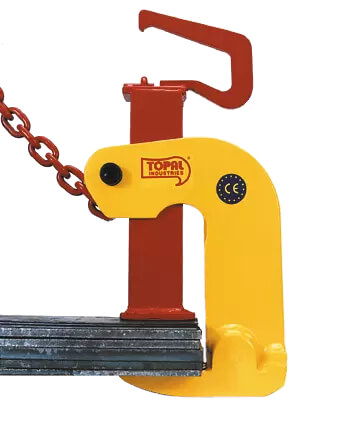

Universelle Klemme für das Heben von Einzelblechen und Blechstapeln. Für den Einsatz in 2, 3 oder 4 strängigen Kettengehängen. Die Öffnung ist durch den Hebel für einen maximalen Bereich von 0 bis 150 mm einfach einstellbar.
Ein Kettengehänge ist auf Anfrage erhältlich.
Universelle Klemme für das Heben von Einzelblechen und Blechstapeln. Für den Einsatz in 2, 3 oder 4 strängigen Kettengehängen. Die Öffnung ist durch den Hebel für einen maximalen Bereich von 0 bis 150 mm einfach einstellbar.
Ein Kettengehänge ist auf Anfrage erhältlich.

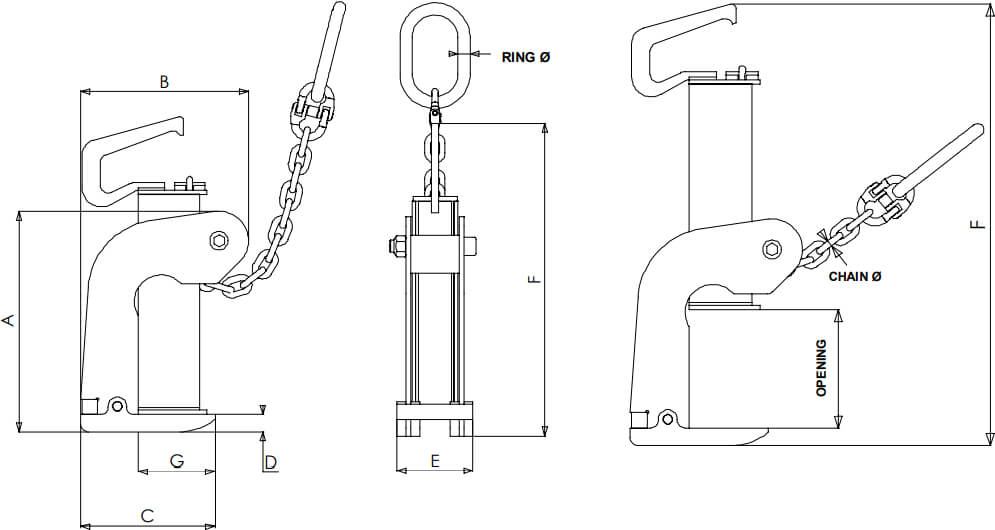

Hebeklemme TLC | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Anschlagwinkel | Ketten-Ø (mm) | Anschlag-Ring-Ø (mm) | Anschlagring (mm) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 500 | 287 | 219 | 175 | 22 | 100 | 410-560 | 100 | 45°-90° | 8 | 16 | 110x60 |
2.5 | 1250 | 309 | 239 | 195 | 35 | 100 | 423-573 | 100 | 45°-90° | 10 | 18 | 135x75 |
4 | 2000 | 314 | 238 | 195 | 40 | 110 | 428-578 | 100 | 45°-90° | 10 | 18 | 135x75 |
6 | 6000 | 319 | 254 | 210 | 42 | 124 | 430-580 | 100 | 45°-90° | 13 | 22 | 160x90 |
