Tractel Doppelhaken QX

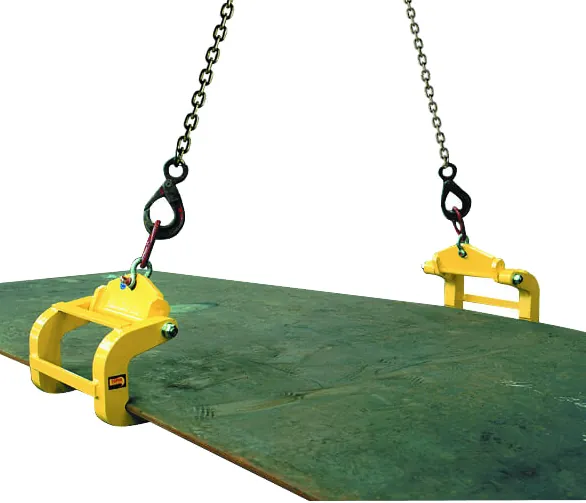

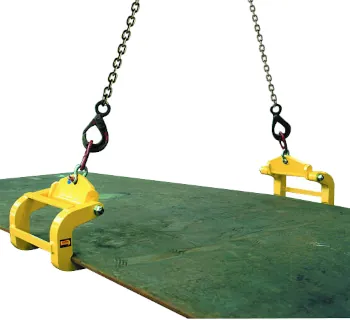

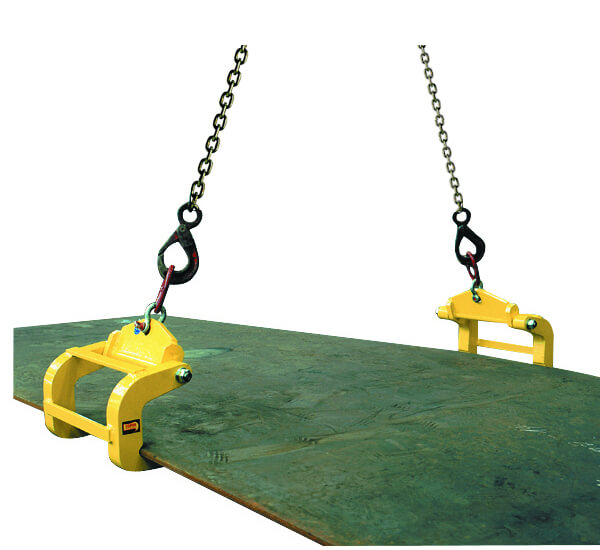

Der Doppelhaken QX ist ein Lastaufnahmemittel für das horizontale Trennen und Heben von liegenden Blechen bzw. Blechstapeln und wird paarweise eingesetzt. Durch den gelenkten Anschlagpunkt richtet sich der Ring in Zugrichtung aus, wodurch die Last kontrolliert aufgenommen werden kann; ein Gehänge ist nicht mitgeliefert. Geeignet ist der QX zudem zum Trennen von Platten im Bündel, wobei die Last immer sauber in den Hakenhals einzulegen ist.

Einsatzbereiche

• Stahl- und Metallbau: Handling von Einzelblechen, Blechpaketen und Bauteilen in Werkstatt und Fertigung.
• Lager/Logistik: Umsetzen und Positionieren von Blechen auf Paletten, Gestellen oder Bearbeitungstischen.
• Zuschnitt/Weiterverarbeitung: Trennen von Blechen aus Stapeln (z. B. beim Vereinzeln).

Varianten und Unterschiede

Beide Varianten besitzen eine Tragfähigkeit 5000 kg je Haken (Angaben für Einzelhaken ohne Gehänge) und unterscheiden sich im Greifbereich (max. Öffnung) sowie im Eigengewicht.

Hinweis zur Auslegung: Der QX wird paarweise mit einem geeigneten 2-strängigen Gehänge verwendet; der zulässige Neigungsbereich liegt bei 50–60°.

Technische Beschreibung

Der gelenkte Ring sorgt dafür, dass die Kraft stets in Zugrichtung eingeleitet wird und die Haken sich beim Anheben stabil ausrichten. Die breite Stütze reduziert die Wölbung der Bleche beim Heben, und die Einstellung wird über den Griff erleichtert. Die Oberfläche ist als Epoxidharz-Wärmebeschichtung ausgeführt.

Grundmaße

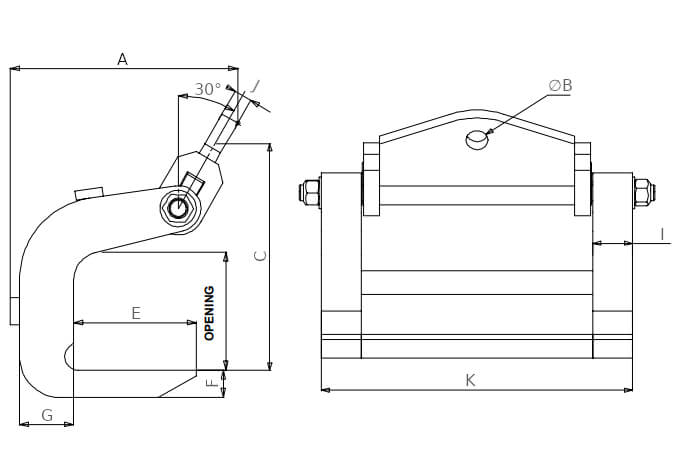

Die Grundmaße werden herstellerseitig über Maßbuchstaben angegeben (modellabhängig identisch für die QX-5000-kg-Baureihe): A 285 mm, B 27 mm, C 384 mm, E 135 mm, F 30 mm, G 60 mm, I 50 mm, J 20 mm, K 390 mm, Ketten Ø 18 mm.

Bedienerfreundlichkeit

• Schnelles Einstellen des Greifbereichs über den Griff (für wechselnde Blechdicken praktisch).
• Stabile Lastaufnahme durch ausrichtenden Anschlagpunkt in Zugrichtung.
• Vereinfachtes Handling, da keine separate Traverse für den typischen Anwendungsfall erforderlich ist.

Hilfsmittel / zwingend erforderliche Komponenten

• 2-strängiges Gehänge (z. B. Kettengehänge) mit ausreichender Tragfähigkeit für die geplante Anschlagart.
• Kranhaken/Hubwerk mit passender Hakenöffnung für das Aufhängeglied des Gehänges.
• Bei Bedarf Schäkel bzw. geeignete Verbindungselemente zur sicheren Kopplung von Gehänge und Haken.

Sicherheitsaspekte / Normen

Der QX ist für den paarweisen Einsatz vorgesehen; Lasten müssen gleichmäßig verteilt und vollständig in den Hakenhals eingelegt werden. Platten können über die Hakenkonstruktion vereinzelt werden, wobei ein kontrolliertes Vorgehen (keine ruckartigen Bewegungen) zwingend ist.

• Neigungsbereich beim Heben: 50–60° (gemäß Herstellerangabe).
• Temperaturbereich: -20 bis +100 °C.
• Sicherheitsfaktor: 3; Bezug zur EN 13155 wird herstellerseitig angegeben.
• Wiederkehrende Prüfungen sind entsprechend den betrieblichen Vorschriften und den Herstellerhinweisen durchzuführen (z. B. Sichtprüfung vor Einsatz, regelmäßige Sachkundigenprüfung).

Passende Artikel für die Verwendung

Für den Einsatz des Doppelhaken QX wird üblicherweise ein 2-strängiges Kettengehänge verwendet, das zur Anschlagsituation und zur Tragfähigkeit (inkl. Neigungswinkel) passt. Für die Verbindung zwischen Gehänge und Haken können – je nach Ausführung – Schäkel sinnvoll sein.
