Terrier Horizontale Schon-Hebeklemme

Horizontale Schon-Hebeklemme von Terrier

Die Horizontale Schon-Hebeklemme (Typ TNMH) ist für das horizontale Heben und Transportieren von nicht-biegsamen Platten und Bauteilen ausgelegt – mit dem Ziel, die Oberfläche spurenfrei zu greifen (ohne Kratzer/Abdrücke). Sie wird paarweise (oder als Mehrfach-Paare) eingesetzt, damit die Last stabil bleibt und die Tragfähigkeit je Paar korrekt eingehalten wird.

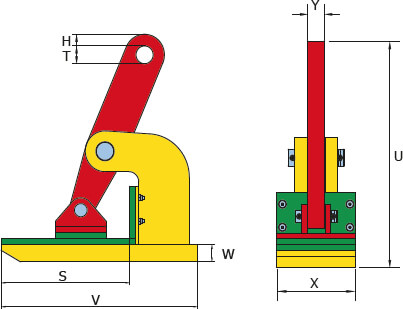

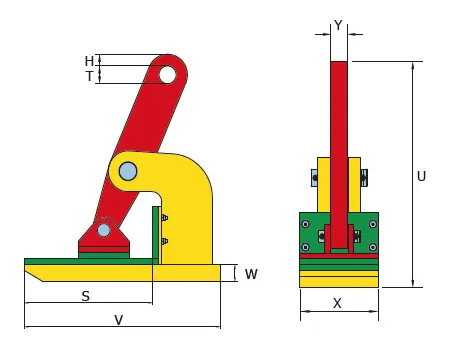

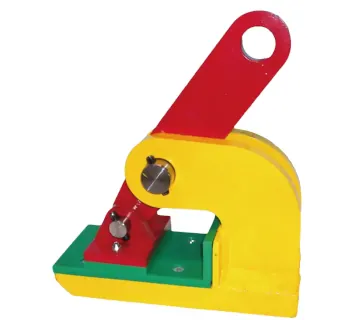

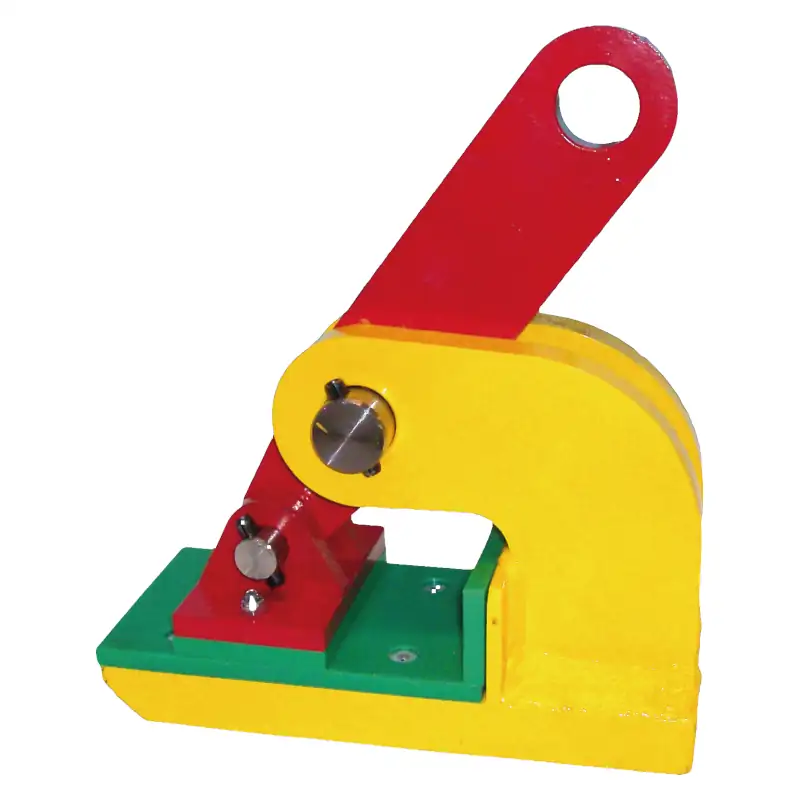

Abbildung: Produktansicht (Quelle: TOMANRO).

Einsatzbereiche

• Schonendes Heben empfindlicher Platten/Strukturen (z. B. lackiert, Edelstahl, Aluminium, Naturstein, Holz, Glas, Kunststoff).
• Horizontales Handling in Fertigung, Metallbau, Fassaden-/Steinbearbeitung und Montage.
• Geeignet, wenn ein sauberer, ebener Angriffspunkt am Werkstück vorhanden ist und das Bauteil nicht durchbiegt.

Konstruktion und Bedienerfreundlichkeit

Die Klemme besitzt einen robust verschweißten Klemmenkörper und ist als kompakte Lösung für das Handling von Platten ausgelegt. Die Greifbacken bzw. das Greifelement sind mit einem druckunempfindlichen Schutzmaterial abgedeckt, um die Oberfläche zu schonen. Durch das leichtgewichtige Design (je nach Ausführung) ist die Handhabung im täglichen Einsatz erleichtert.

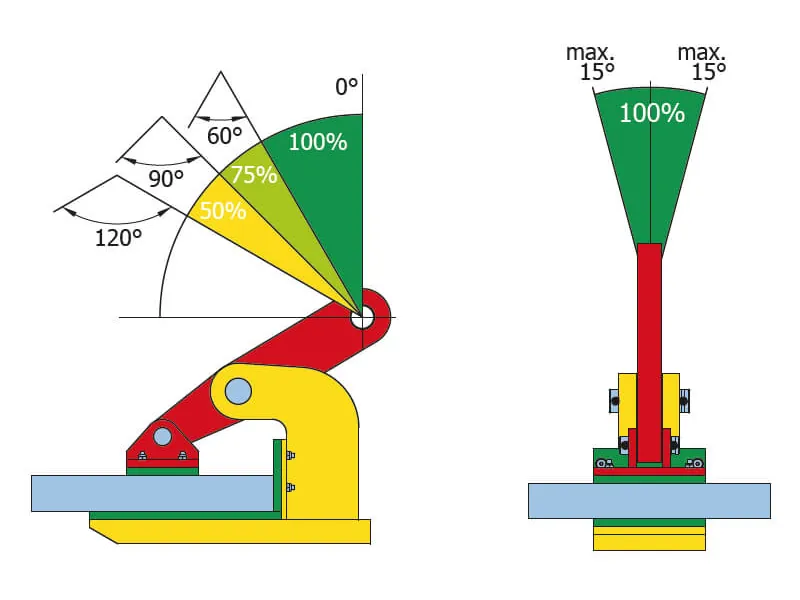

Hinweisgrafik: Anschlagwinkel/Lastreduzierung (Quelle: TOMANRO).

Varianten und Unterschiede

Die TNMH-Serie unterscheidet sich primär über Tragfähigkeit je Paar, Greifbereich (Plattendicke) und das Eigengewicht. Wählen Sie die Ausführung so, dass der Greifbereich zur Materialdicke passt und die WLL je Paar die Last sicher abdeckt.

Sicherheitsaspekte und Normen

• Die Klemmen sind für horizontalen Einsatz an nicht durchbiegenden Platten/Strukturen vorgesehen und werden immer paarweise genutzt.
• Die WLL gilt für den Einsatz mit 2 oder mehr Klemmen (je Paar); niemals über die angegebene Tragfähigkeit hinaus heben.
• Bei zwei gegenüberliegenden Klemmen muss der Winkel zwischen den Anschlagmitteln ausreichend klein bleiben (Richtwert: max. 60°), um Lastreduzierung zu vermeiden.
• Regelmäßige Prüfung/Wartung ist sicherheitsrelevant (mindestens jährlich gemäß Herstellerhinweisen).
• Der Hersteller verweist u. a. auf NEN 13155, ASME B30.20 und die Maschinenrichtlinie 2006/42/EG (produkt-/baureihenbezogen).

Häufige Fehler aus der Praxis

• Einsatz als Einzelklemme statt im Paar (instabile Last, falsche WLL-Annahme).
• Greifbereich passt nicht zur Materialdicke (zu dünn/zu dick) → unsicherer Sitz.
• Verschmutzte oder rutschige Kontaktflächen (Öl, Eis, lose Beschichtung) → reduzierte Haltekraft.
• Zu steiler/ungünstiger Anschlagwinkel ohne geeignete Traverse/Lastverteilbalken → Lastreduzierung.

Passende Artikel und sinnvolles Zubehör

Für den sicheren Einsatz der TNMH werden typischerweise ein passendes Anschlagmittel (z. B. 2-strängige Kette oder Rundschlinge), geeignete Schäkel sowie bei mehreren Klemmen oder zur Winkeloptimierung eine Traverse/Lastverteilbalken eingesetzt. Damit lässt sich die Last gleichmäßiger verteilen und der Anschlagwinkel kontrollieren. Für die Dokumentation im Betrieb sind zudem Prüfunterlagen und eine regelmäßige Wiederholungsprüfung wichtig.
