Tractel Doppelhaken QS

Der Doppelhaken QS von Tractel (Topal™) ist ein Einzelhaken für den horizontalen Transport von Blechen, Blechbündeln und geeigneten Konstruktionsteilen in Verbindung mit einem passenden Kettengehänge. Durch die feste, groß dimensionierte Öffnung eignet sich der QS besonders für dicke Bleche; die Baureihe arbeitet mit einem Arbeitsbereich von 0–300 mm. In der Praxis werden mehrere Haken zur Lastverteilung eingesetzt (häufig 4 oder mehr), je nach Lastlänge und Geometrie auch mindestens paarweise – stets unter Beachtung der zulässigen Anschlagwinkel und einer gleichmäßigen Lastaufnahme.

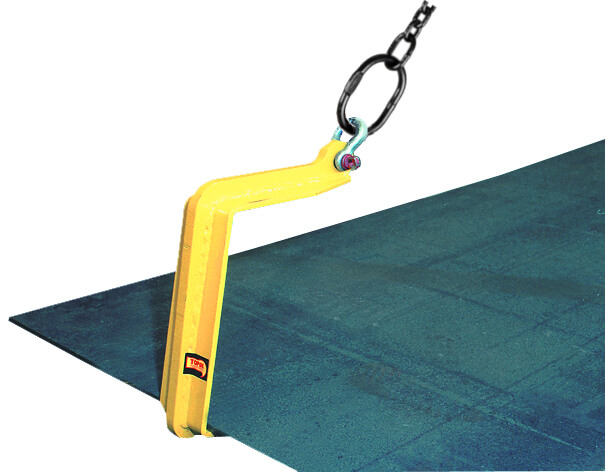

Abbildung: Tractel Doppelhaken QS (TOMANRO).

Einsatzbereiche

• Horizontaler Blechtransport von Einzelblechen und Paketen im Lager, Zuschnitt, Versand und in der Fertigung.
• Handling dicker Bleche dank großer, fester Öffnung (Arbeitsbereich 0–300 mm).
• Lastverteilung über mehrere Anschlagpunkte: typischer Einsatz in Kettengehängen mit mehreren QS-Haken.

Bedienung und Ausführung

Der QS ist einfach zu bedienen und für wiederkehrende Transportaufgaben in der Blechlogistik ausgelegt. Die Ausführung ist als feste 300-mm-Variante konzipiert; Angaben zu Tragkraft und Gewicht beziehen sich jeweils auf den Einzelhaken (ohne Gehänge). Der Lieferumfang erfolgt ohne Kettengehänge und ohne Schäkel; passende Anschlagmittel sind anwendungsabhängig auszuwählen.

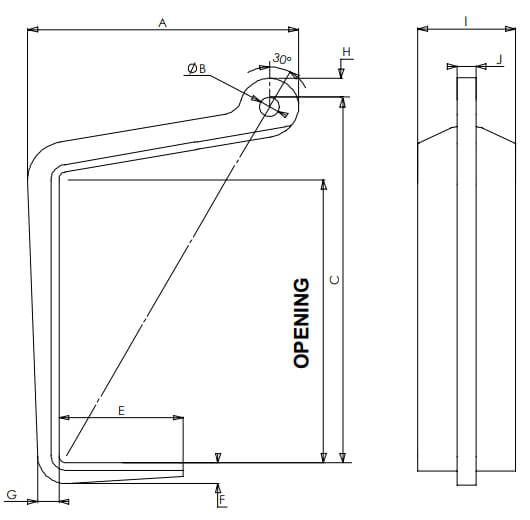

Technische Daten

Sicherheitshinweise

• Nur mit geeigneten Anschlagmitteln verwenden: Kettengehänge, Kettendurchmesser und Verbindungselemente passend zur Last auslegen.
• Anschlagwinkel einhalten (50°–60°) und die Last so anschlagen, dass die Kräfte in den Strängen gleichmäßig verteilt sind.
• Mehrpunktaufnahme bevorzugen: Bei langen Blechen mehrere Haken einsetzen, um Durchbiegung und Schiefzug zu reduzieren.
• Vor jedem Einsatz Sichtprüfung auf Verformung, Risse und funktionsrelevanten Verschleiß durchführen.

Passende Artikel für die Verwendung

Für den Betrieb des Doppelhakens QS werden geeignete Kettengehänge und Verbindungselemente benötigt, insbesondere Schäkel als sichere Verbindung zwischen Haken/Anschlagring und Gehänge. Bei langen oder empfindlichen Blechen ist eine Traverse sinnvoll, um Anschlagpunkte zu spreizen und die Last stabil zu führen; als Hebezeug kann ein Tractel Kettenzug die präzise Positionierung unterstützen. Zubehör sollte hinsichtlich Tragfähigkeit, Kompatibilität und Einsatzbedingungen (z. B. Umgebung, Handlingfrequenz) aufeinander abgestimmt sein.
