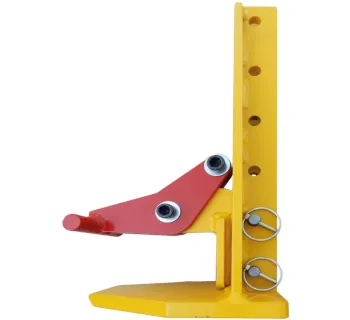

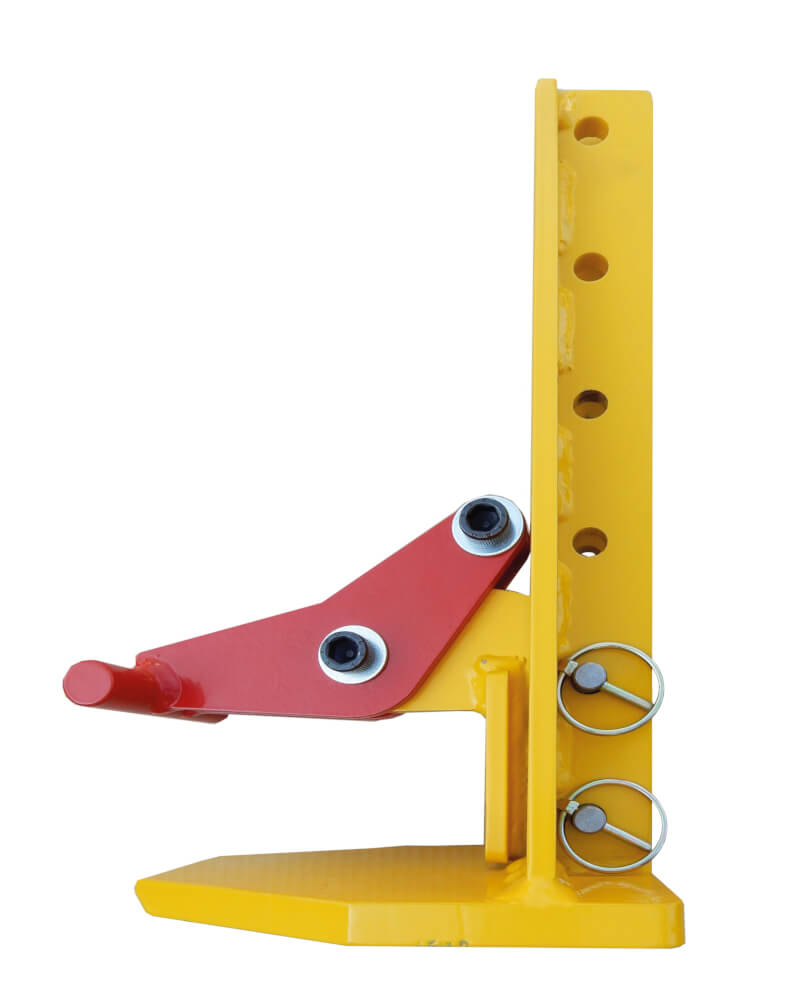

Tractel Hebeklemme TLR
Die Tractel Hebeklemme TLR ist eine universelle horizontale Blechklemme für liegende Einzelbleche und Blechstapel und kann je nach Anwendung in 2-, 3- oder 4-strängigen Kettengehängen eingesetzt werden. Alle Varianten arbeiten mit einem Greifbereich von 0 - 300 mm und decken Tragfähigkeiten von 1000 kg bis 5000 kg ab, inklusive definierter Grundmaße, Gewichte und EAN. Für den sicheren Betrieb sind insbesondere paarweiser Einsatz, die korrekt im 60-mm-Raster eingestellte Backenöffnung sowie der Anschlagwinkel 45° - 60° zu beachten.
- Großer Greifbereich bis 0 - 300 mm für Stapel und dicke Pakete.
- Hohe Tragfähigkeit bis 5000 kg (modellabhängig).
- Flexible Anschlagarten für 2-, 3- oder 4-strängige Gehänge.
- Sichere Anpassung durch Backenöffnung im 60-mm-Raster.
max. Greifweite
min. Greifweite
Kategorie
Artikel-Nr.:
Die Tractel Hebeklemme TLR ist eine universelle horizontale Blechklemme für liegende Einzelbleche und Blechstapel und kann je nach Anwendung in 2-, 3- oder 4-strängigen Kettengehängen eingesetzt werden. Alle Varianten arbeiten mit einem Greifbereich von 0 - 300 mm und decken Tragfähigkeiten von 1000 kg bis 5000 kg ab, inklusive definierter Grundmaße, Gewichte und EAN. Für den sicheren Betrieb sind insbesondere paarweiser Einsatz, die korrekt im 60-mm-Raster eingestellte Backenöffnung sowie der Anschlagwinkel 45° - 60° zu beachten.
- Großer Greifbereich bis 0 - 300 mm für Stapel und dicke Pakete.
- Hohe Tragfähigkeit bis 5000 kg (modellabhängig).
- Flexible Anschlagarten für 2-, 3- oder 4-strängige Gehänge.
- Sichere Anpassung durch Backenöffnung im 60-mm-Raster.
Informationen: Hebeklemme TLR
Die Hebeklemme TLR von Tractel (Topal) ist eine universelle horizontale Blechklemme zum sicheren Heben und Transportieren von liegenden Einzelblechen sowie Blechstapeln. Sie kann je nach Lastgeometrie in 2-, 3- oder 4-strängigen Kettengehängen eingesetzt werden; für längere Bleche sind auch mehrere Paare in Verbindung mit einer Traverse praxisüblich. Der Backendruck ist proportional zum Lastgewicht (je schwerer die Last, desto höher der Anpressdruck), die Backenöffnung ist im Raster von 60 mm einstellbar, und das Kettengehänge ist auf Anfrage erhältlich.
Einsatzbereiche
- Horizontaler Transport von Blechstapeln (z. B. Zuschnitte, Pakete, Stapelware).
- Heben liegender Einzelbleche in Fertigung, Lager, Versand und Maschinenbeschickung.
- Lastaufnahme runder Bleche mit 3 Hebeklemmen an einem 3-strängigen Gehänge (zentrierte Aufnahme).
- Handling langer Bleche mit mehreren Paaren an Gehängen, häufig in Kombination mit einer Traverse zur Lastverteilung.
Varianten und Auswahlhilfe
Die Baureihe deckt bei konstantem Greifbereich 0 - 300 mm vier Tragfähigkeitsstufen ab. Für die Auswahl sind neben der erforderlichen Tragfähigkeit vor allem das zulässige Anschlagmittel (passender Kettendurchmesser) sowie das Eigengewicht der Klemme relevant. Alle Varianten sind für die paarweise Verwendung ausgelegt und werden ohne Kettengehänge und ohne Schäkel geliefert.
Technische Daten
| Variante | Artikel-Nr. | EAN/GTIN | Tragfähigkeit | Greifbereich | Gewicht ca. | Anschlagwinkel | Ø Kette |
|---|---|---|---|---|---|---|---|
| TLR 2 0-300 | 51158 | 3600230511580 | 1000 kg | 0 - 300 mm | 9 kg | 45° - 60° | 8 mm |
| TLR 3 0-300 | 51168 | 3600230511689 | 1500 kg | 0 - 300 mm | 14 kg | 45° - 60° | 10 mm |
| TLR 5 0-300 | 51178 | 3600230511788 | 2500 kg | 0 - 300 mm | 22 kg | 45° - 60° | 13 mm |
| TLR 10 0-300 | 51188 | 3600230511887 | 5000 kg | 0 - 300 mm | 29 kg | 45° - 60° | 16 mm |
Sicherheit und Bedienhinweise
- Nur paarweise verwenden: Für den Standardbetrieb werden die Klemmen als Paar eingesetzt (typisch an einem 2-strängigen Gehänge).
- Anschlagwinkel einhalten: Betrieb im Bereich 45° - 60° gemäß Variantenangaben; passende Ø Kette wählen.
- Öffnung korrekt einstellen: Die Backenöffnung wird im 60-mm-Raster angepasst, damit die Last sicher und plan aufgenommen wird.
- Last zentriert aufnehmen: Gleichmäßige Lastverteilung (bei langen Lasten ggf. Traverse) reduziert Schiefzug und erhöht die Stabilität.
- Dokumentation: Für die Baureihen TLH/TLR/TLC/QS/QR/QX/LT ist eine EG-Konformitätserklärung sowie eine Gebrauchsanleitung in der technischen Unterlage enthalten.
Passende Artikel für die Verwendung
Für den Einsatz der Hebeklemme TLR werden geeignete Anschlagmittel benötigt, insbesondere ein passendes Kettengehänge (2-, 3- oder 4-strängig je nach Anwendung) sowie Verbindungselemente wie Schäkel. Bei langen Blechpaketen oder empfindlichen Lasten unterstützt eine Traverse die Lastverteilung und reduziert Querkräfte; als Hebezeug kann z. B. ein Tractel Kettenzug sinnvoll sein, wenn die Last präzise positioniert werden soll.
Typenseiten bei TOMANRO
- Hebeklemme TLR (Typenübersicht)
- Hebeklemme TLR 2 0-300 (51158)
- Hebeklemme TLR 3 0-300 (51168)
- Hebeklemme TLR 5 0-300 (51178)
- Hebeklemme TLR 10 0-300 (51188)
Dokumente bei TOMANRO
Passendes Zubehör (möglichst Tractel) bei TOMANRO

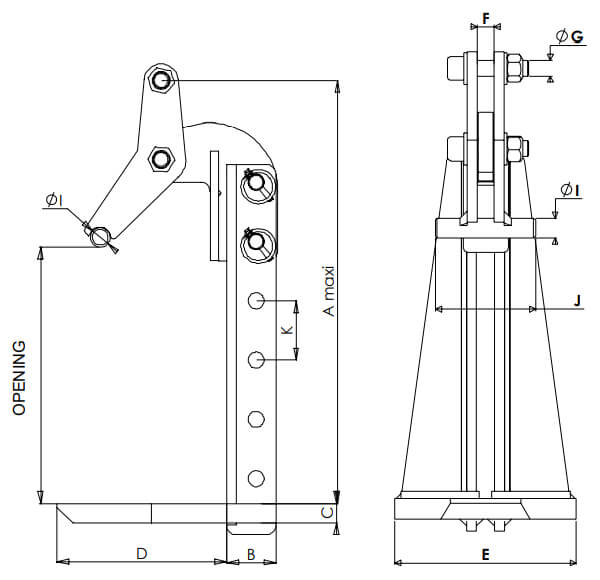

Abmessungen Hebeklemme TLR
| Hebeklemme TLR | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | I (mm) | J (mm) | K (mm) | Anschlagwinkel | Ø Kette (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
