Enerpac Präzisions-Mutternsprenger NS

Der Präzisions-Mutternsprenger der Serie NS ist ein hydraulisches Schneidwerkzeug zum kontrollierten Aufsprengen festsitzender Sechskantmuttern an Flanschverbindungen. Das System besteht aus einem Schneidkopf (NSH) und einem Antriebskopf (NSPH), der den Schneidvorgang hydraulisch ausführt.

Für präzises Arbeiten ist eine Messerpositionierungsskala integriert: Der Schneidabstand kann voreingestellt werden, um Bolzenschäden (insbesondere am Gewinde) beim Trennen der Mutter zu vermeiden. Die Skala ist für UN-Bolzengewinde mit schweren Sechskantmuttern sowie für metrische Gewinde (M) mit Standard-Sechskantmuttern vorgesehen.

Einsatzbereiche

• Flanschwartung und Demontage von verschraubten Flanschverbindungen in Rohrleitungssystemen.
• Instandhaltung in Industrieanlagen (z. B. Chemie, Energie, Prozessindustrie) bei korrodierten oder festgefressenen Muttern.
• Öl & Gas / Anlagenstillstände, wenn zerstörungsarmes Lösen nicht mehr möglich ist und die Stillstandszeit reduziert werden muss.
• Unterwassereinsätze (z. B. Offshore), sofern ein doppeltwirkender Antriebskopf (NSPHD) verwendet wird.

Varianten & Unterschiede

Die Serie teilt sich in Schneidköpfe (NSH) für definierte Gewinde-/Sechskantbereiche sowie Antriebsköpfe (NSPH) zur hydraulischen Betätigung. Austauschbare Antriebsköpfe ermöglichen die Anpassung an unterschiedliche Schneidkopf-Größen.

• NSPH (einfachwirkend): Antriebskopf mit Federrückzug für Standardanwendungen.
• NSPHD (doppeltwirkend): Antriebskopf für Anwendungen, bei denen der Rückhub hydraulisch unterstützt wird (z. B. Unterwassereinsätze).

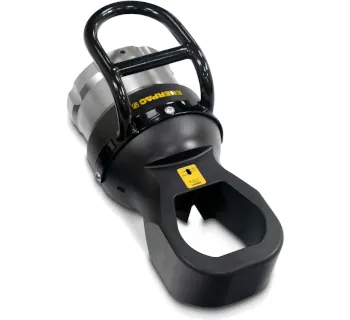

• NSH31–NSH34: Schneidköpfe für Sechskant 70–100 mm (je nach Ausführung).
• NSH41–NSH42: Schneidköpfe für Sechskant 110–130 mm (je nach Ausführung).

Sicherheitsaspekte & Normen

Die Schnitttiefe ist einstellbar und sollte so gewählt werden, dass die Mutter sicher getrennt wird, ohne das Bolzengewinde zu beschädigen. Bei allen Arbeiten sind geeignete PSA (Augen-/Gesichtsschutz, Handschuhe) sowie ein abgesicherter Arbeitsbereich erforderlich, da beim Aufsprengen Materialspannungen schlagartig freiwerden können.

Materialgrenze: Maximal zulässige Härte zum Sprengen ist ASTM A194 Gr 2H. Nicht geeignet für Vierkantmuttern oder Edelstahl.

Hydrauliksicherheit: Das System ist für 700-bar-Hochdruckhydraulik ausgelegt; es dürfen ausschließlich Systemkomponenten (Pumpe, Schlauch, Kupplungen, Verschraubungen) verwendet werden, die für diese Druckstufe ausgelegt sind.

Zertifizierung: Kombinationen aus NSH-Schneidkopf und NSPH-Antriebskopf sind CE- und ATEX-zertifiziert (Herstellerangabe). Für Ex-Zonen ist die jeweilige ATEX-Kennzeichnung der konkreten Kombination vor Einsatz zu prüfen.

Technische Daten

Liefer-/Ersatzteile: Ersatzmesser, Stellschraube und Schlüssel sind für das System vorgesehen.

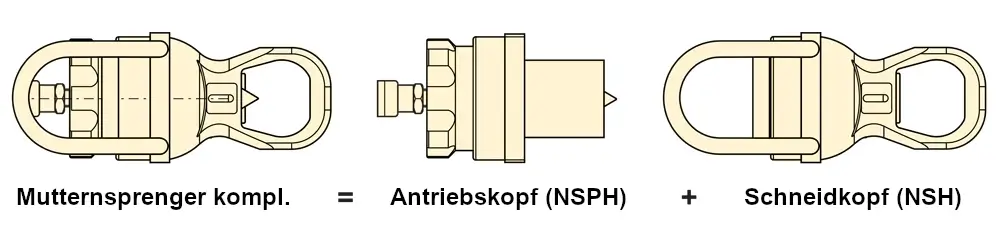

Funktionsskizze

Die Skizze zeigt den modularen Aufbau aus Antriebskopf (NSPH) und Schneidkopf (NSH).

Passende Artikel/Zubehör

• Stahl-Handpumpen (z. B. zweistufige Modelle) für 700-bar-Hydraulik; für doppeltwirkende Antriebsköpfe wird eine Pumpe für doppeltwirkende Verbraucher benötigt.
• Hydraulikschläuche für 700 bar als Verbindung zwischen Pumpe und Antriebskopf (passende Anschluss-/Kupplungsvariante wählen).
• Hydraulikkupplungen (insbesondere CR400) zum schnellen, sicheren Kuppeln im Hochdrucksystem.
• Verschraubungen/Adapter für 700 bar, um Gewinde- und Anschlussstandards im System passend zu kombinieren.
• Steuerventile zur sicheren Druck-/Volumenstromführung in komplexeren Hydraulikaufbauten (je nach Pumpen-/Werkzeugkonzept).
