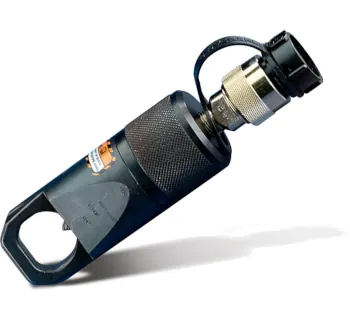

Enerpac hydraulische Mutternsprenger NC
Die hydraulischen Mutternsprenger der Enerpac NC-Serie sprengen festsitzende Muttern schnell und kontrolliert über ein externes 700-bar-Hydrauliksystem. Dank Schrägkopf und optionaler Doppelblattkonstruktion (NC-D) eignen sie sich besonders für beengte Einbausituationen und effiziente Demontagearbeiten.
- Arbeitsbereich modellabhängig bis M6 - M48 bzw. 10 - 75 mm
- 700 bar Betriebsdruck für hohe Schneidkraft
- Schrägkopf-Design für schwer zugängliche Verschraubungen
- NC-D Varianten sprengen zwei Seiten in einem Arbeitsgang
- Einfachwirkend mit Federrückzug für kontrolliertes Arbeiten
- Ersatzmesser je Modell verfügbar für planbare Wartung
Die hydraulischen Mutternsprenger der Enerpac NC-Serie sprengen festsitzende Muttern schnell und kontrolliert über ein externes 700-bar-Hydrauliksystem. Dank Schrägkopf und optionaler Doppelblattkonstruktion (NC-D) eignen sie sich besonders für beengte Einbausituationen und effiziente Demontagearbeiten.
- Arbeitsbereich modellabhängig bis M6 - M48 bzw. 10 - 75 mm
- 700 bar Betriebsdruck für hohe Schneidkraft
- Schrägkopf-Design für schwer zugängliche Verschraubungen
- NC-D Varianten sprengen zwei Seiten in einem Arbeitsgang
- Einfachwirkend mit Federrückzug für kontrolliertes Arbeiten
- Ersatzmesser je Modell verfügbar für planbare Wartung
Informationen: hydraulische Mutternsprenger NC
Die hydraulischen Mutternsprenger der NC-Serie von Enerpac sind für das kontrollierte Sprengen festsitzender oder korrodierter Sechskantmuttern ausgelegt – eine schnelle Alternative zu Brenner, Hammer und Meißel, um Bauteile möglichst ohne Folgeschäden zu demontieren. Die Werkzeuge arbeiten einfachwirkend mit Federrückzug und werden über ein externes 700-bar-Hydrauliksystem betrieben; der Schrägkopf-Entwurf erleichtert das Ansetzen in beengten Einbausituationen.
Der Arbeitsbereich wird über Gewindegröße und Sechskantgröße definiert (modellabhängig bis M6 - M48 bzw. 10 - 75 mm). Je nach Ausführung stehen Varianten mit Doppelblattkonstruktion (NC-D) zur Verfügung, die Muttern in einem Arbeitsgang an zwei Seiten sprengen.
Einsatzbereiche
- Instandhaltung und Reparatur von Maschinen, Aggregaten und Stahlbaukonstruktionen
- Rohrleitungs- und Flanschverbindungen (Wartungs- und Stillstandsarbeiten)
- Energie- und Kraftwerksanlagen (verschraubte Baugruppen, Korrosionsumgebungen)
- Chemie/Petrochemie und Offshore/Marine (Korrosion, schwer zugängliche Muttern)
- Schwerindustrie, Bergbau und Stahlbau (große Muttern, hoher Kraftbedarf)
Funktionsprinzip & Arbeitsweise
Der Mutternsprenger positioniert eine Hochleistungsklinge an der Mutter und treibt diese hydraulisch in das Material, bis die Mutter aufreißt. Bei Standardmodellen (Einzelblatt) wird – falls erforderlich – die Mutter nach dem ersten Sprengvorgang neu positioniert, um den Riss vollständig zu öffnen. Die NC-D-Modelle sprengen durch ihre Doppelblattkonstruktion in einem Arbeitsgang zwei gegenüberliegende Seiten.
- Betriebsdruck: bis 700 bar (Systemkomponenten stets druckgleich auslegen)
- Klingen: nachschleifbar; Austausch über passende Ersatzmesser je Modell
- Hydraulikanschluss: CR-400 Kupplung wird serienmäßig mitgeliefert
Unterschiede der Varianten
- NC (Standard): Einzelblattkonstruktion, kompakt für typische Wartungsaufgaben; Muttern können bei Bedarf durch erneutes Ansetzen weiter geöffnet werden.
- NC-D: Doppelblattkonstruktion – Muttern werden in einem Arbeitsgang an zwei Seiten gesprengt, um Zeit zu sparen (nur für bestimmte Größenbereiche verfügbar).
- Größenabstufung: Auswahl nach Gewindegröße/Sechskantgröße sowie benötigter Kapazität und Ölvolumen (wichtig für die Pumpenauslegung).
Sicherheitsaspekte & Normen
Hydraulische Mutternsprenger erzeugen sehr hohe Kräfte. Für den sicheren Einsatz sind geeignete Arbeitsabläufe, eine Gefährdungsbeurteilung und ein auf 700 bar ausgelegtes, intaktes Hydrauliksystem (Pumpe, Schlauch, Kupplungen, Manometer/PRV) zwingend.
- Quetsch-/Schnittgefahr: Hände/Finger konsequent außerhalb des Schneidbereichs halten; Werkstück stabil abstützen
- Hochdruckhydraulik: nur passende, druckfeste Komponenten verwenden; kontrolliertes Entlasten vor Demontage
- Materialgrenzen: maximal zulässige Härte zum Sprengen 44 HRc; nicht für Vierkantmuttern oder Edelstahl geeignet
- Klinge: vor Einsatz Sichtprüfung auf Ausbrüche/Verformung; nur passende Original-Ersatzmesser verwenden
- Sicherung: Mutternsprenger werden standardmäßig mit Sicherheitskabel ausgeliefert (Verliersicherung)
Normative Einordnung (anwendungsbezogen): Für Aufbau und Betrieb von Hydrauliksystemen ist typischerweise EN ISO 4413 (Sicherheitsanforderungen an Hydrauliksysteme und Komponenten) relevant; für die strukturierte Risikobeurteilung von Arbeitsmitteln wird häufig EN ISO 12100 herangezogen. Diese Normen beschreiben den sicheren System- und Prozesseinsatz, nicht automatisch eine Produktauszeichnung.
Technische Daten & Variantenübersicht
| Modell | Ausführung | Arbeitsbereich: Gewindegröße | Arbeitsbereich: Sechskantgröße | Kapazität | Ölvolumen | Gewicht | Ersatzmesser | Werkzeugsatz verfügbar |
|---|---|---|---|---|---|---|---|---|
| NC1019 | Standard | M6 - M12 | 10 - 19 mm | 5 t (49 kN) | 15 cm³ | 1.2 kg | NCB1019 | Nein |
| NC1924 | Standard | M12 - M16 | 19 - 24 mm | 10 t (98 kN) | 20 cm³ | 2.0 kg | NCB1924 | Ja |
| NC2432 | Standard | M16 - M22 | 24 - 32 mm | 15 t (147 kN) | 60 cm³ | 3.0 kg | NCB2432 | Ja |
| NC3241 | Standard | M22 - M27 | 32 - 41 mm | 20 t (196 kN) | 80 cm³ | 4.4 kg | NCB3241 | Ja |
| NC4150 | Standard | M27 - M33 | 41 - 50 mm | 35 t (343 kN) | 155 cm³ | 8.2 kg | NCB4150 | Nein |
| NC5060 | Standard | M33 - M39 | 50 - 60 mm | 50 t (490 kN) | 240 cm³ | 11.8 kg | NCB5060 | Nein |
| NC6075 | Standard | M39 - M48 | 60 - 75 mm | 90 t (882 kN) | 492 cm³ | 34.1 kg | NCB6075 | Nein |
| NC1924D | NC-D | M12 - M16 | 19 - 24 mm | 10 t (98 kN) | 20 cm³ | 3.8 kg | NCB1924D | Nein |
| NC2432D | NC-D | M16 - M22 | 24 - 32 mm | 15 t (147 kN) | 60 cm³ | 5.4 kg | NCB2432D | Nein |
| NC3241D | NC-D | M22 - M27 | 32 - 41 mm | 20 t (196 kN) | 80 cm³ | 7.2 kg | NCB3241D | Nein |
Passende Artikel/Zubehör
- 700-bar Handpumpen oder elektrohydraulische Pumpen: Auswahl nach benötigtem Ölvolumen (z. B. NC6075 mit 492 cm³) und gewünschter Bedienlogik.
- Hydraulikschläuche für 700 bar: passende Länge/Anschluss für sicheren, flexiblen Aufbau.
- Hydraulikkupplungen (u. a. CR400): für schnellen Anschluss und saubere Systemtrennung.
- Manometer-Set (z. B. GA45GC): zur Drucküberwachung und zur Vermeidung von Systemüberlastung.
- Ersatzmesser (NCB-Modelle): für geplante Wartung oder schnellen Austausch bei Verschleiß.
