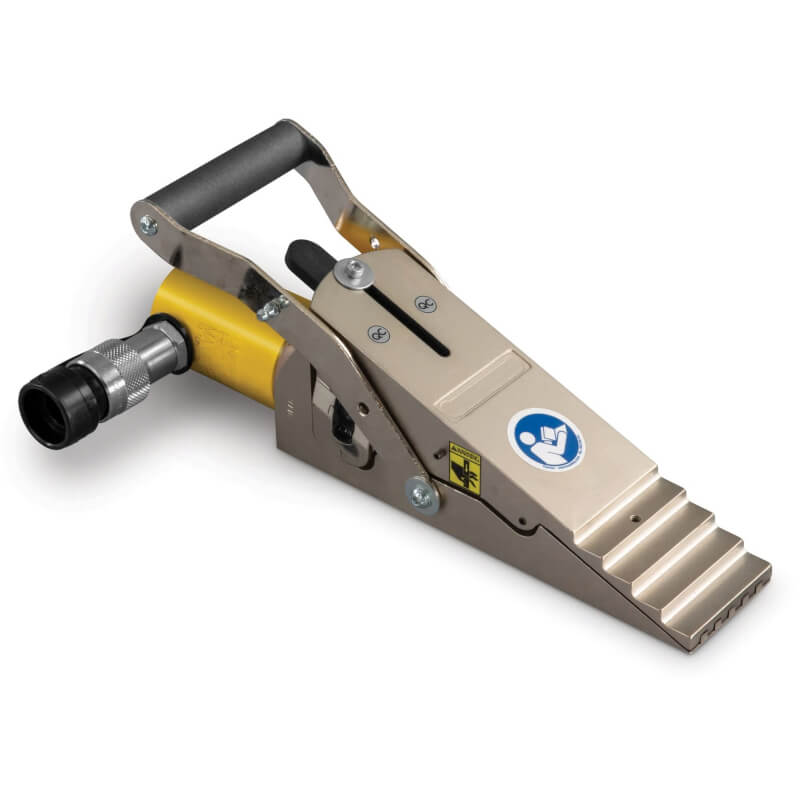

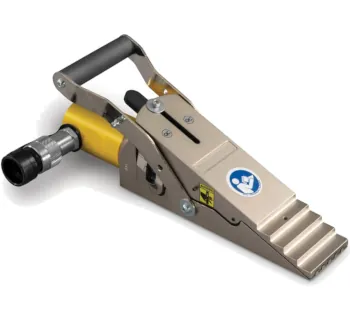

Enerpac Hydraulischer Hubkeil

Der Enerpac Hydraulische Hubkeil ist ein kompakter Vertikal-Spreizer zum kontrollierten Anheben schwerer Lasten bei extrem geringer Bodenfreiheit – ideal, um in engen Spalten überhaupt erst einen Ansatzpunkt zum Heben zu schaffen. Das Keilprinzip mit reibungsfreier, weicher und paralleler Keilbewegung ermöglicht einen direkten Vertikalhub; jede Stufe kann dabei unter voller Belastung gespreizt werden, ausgelegt für 700 bar Hydrauliksysteme.

Einsatzbereiche

• Instandhaltung: Anheben von Maschinen/Komponenten, um nachträglich Unterlagen einzubringen oder Ausrichtarbeiten zu starten.
• Maschinenbau: kontrolliertes Vorspreizen und Anheben bei engen Einbausituationen, z. B. vor dem Einsatz von Hebern/Zylindern.
• Stahl- und Anlagenbau: Anheben schwerer Baugruppen mit minimalem Zugangsspalt an Kontaktstellen.
• Montage: Erzeugen eines definierten Startspalts, um weitere Hebe-/Abstützmittel sicher positionieren zu können.

Unterschiede der Varianten

• LW-16: Grundgerät (Hubkeil) mit 700 bar Anschluss; SB-2 Sicherheitsblock ist enthalten.
• SLW16PGH: Werkzeugsatz im Koffer, geliefert inkl. Hubkeil sowie Pumpe, Manometer, Adapter und Schlauch.
• LWC16 (im Set): Ausführung mit integrierter Handpumpe für bessere Manövrierbarkeit; beinhaltet SB2, LWB1 und Tragekoffer.

Sicherheitsaspekte & Normen

Der Hubkeil arbeitet in 700 bar Hochdruck-Hydrauliksystemen: Verwenden Sie ausschließlich geeignete Schläuche, Kupplungen und Messmittel für diesen Druckbereich und prüfen Sie vor jedem Einsatz den festen Sitz der Verbindungen. Beim Spreizen/Heben Hände und Körperteile stets aus dem Keilbereich und aus potenziellen Quetschzonen fernhalten, Lasten nur kontrolliert bewegen und nach dem Anheben immer mit geeigneten mechanischen Abstützungen sichern.

Konkrete Norm-/CE-Angaben für den Hubkeil wurden in den verfügbaren TOMANRO-Unterlagen nicht eindeutig ausgewiesen; maßgeblich sind daher die Herstellerangaben und die jeweilige Betriebsanleitung des Systems.

• Systemdruck beachten: Betrieb bei 700 bar gemäß Produktausführung.
• Stabile Lastauflage: Last zentriert einleiten, seitliche Kräfte vermeiden.
• Stufen unter Last: Stufen sind für Spreizen unter voller Belastung ausgelegt – dennoch Lastbewegungen immer langsam und kontrolliert ausführen.
• Abstützen: Hubkeil ist zum Heben/Ansetzen – danach Last sicher abstützen (z. B. Unterstellmittel/Unterlagen).

Hinweis zum erweiterten Arbeitsbereich

Für den LW-16 kann die Hubhöhe mit dem optionalen gestuften Block LWB-1 um 30 mm erhöht werden.

Lieferumfang

• LW-16: enthält Sicherheitsblock SB-2.
• SLW16PGH: Werkzeugsatz inkl. Pumpe, Werkzeug, Manometer, Adapter und Schlauch.

  Komponenten (SLW16PGH)

  Komponente	Bezeichnung
  Hubkeil	Maschinenheber LW16 (max. Spreizkraft 157 kN)
  Manometer	GA45GC Manometer mit Anschluss
  Schlauch	HC-7206 Hydraulikschlauch
  Handpumpe	P-142 zweistufige hydraulische Handpumpe (max. Betriebsdruck 700 bar)

• LWC16 (Set): beinhaltet SB2, LWB1 und Tragekoffer; integrierte Handpumpe für bessere Manövrierbarkeit.

Passende Artikel/Zubehör

• Hydraulik-Handpumpen: für den Betrieb des LW-16 in 700 bar Systemen.
• Manometer & Anschlusssets: zur Druckkontrolle und zum Schutz vor Systemüberlastung.
• Hydraulikschläuche mit passenden Kupplungen: zur sicheren Verbindung zwischen Pumpe und Hubkeil.
• Hydraulische Keile & Spreizer: ergänzende Keil-/Spreizerlösungen für andere Spalt- und Spreizweiten.
