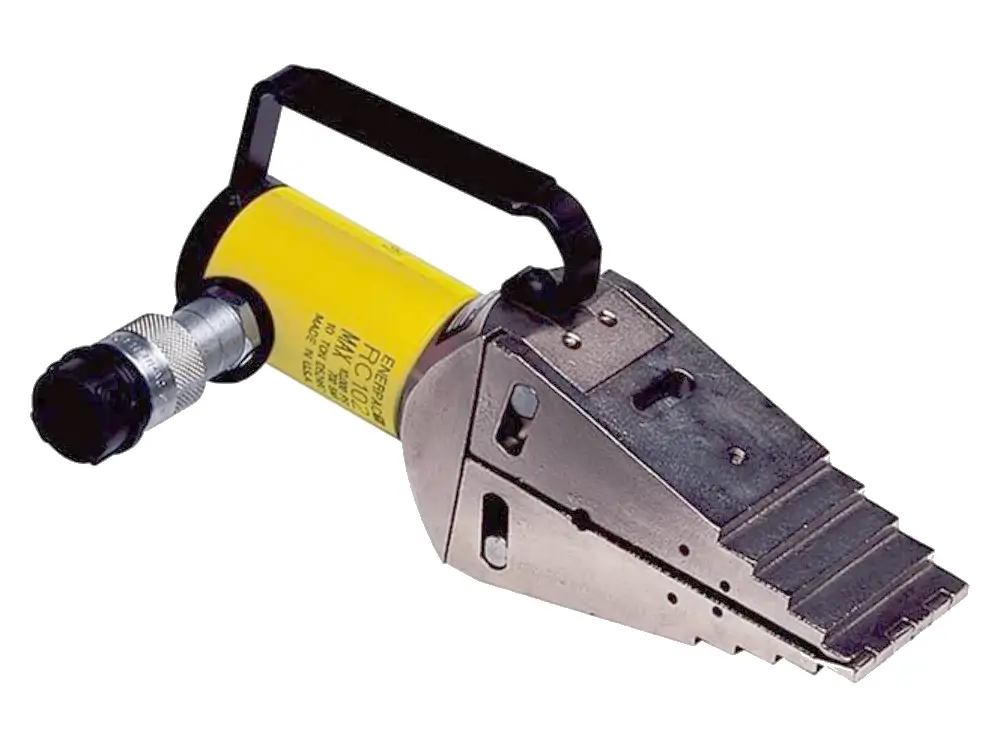

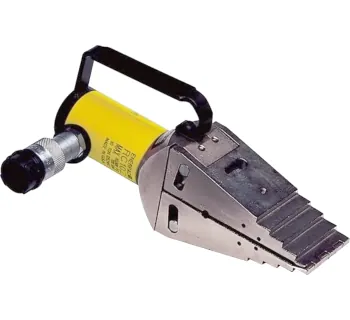

Enerpac Hydraulik Spreizer FS

Der Enerpac Hydraulik Spreizer FS ist ein Flanschspreizwerkzeug zur kontrollierten Trennung von Flanschverbindungen bei Wartung und Montage – als sichere Alternative zu improvisierten Methoden wie Seilen, Ratschen, Greifzügen oder Hämmern. Die integrierte Keilkonstruktion erzeugt eine reibungslose, sanfte und parallele Keilbewegung, um Flanschbeschädigungen und Ausfall des Spreizkeilarms zu reduzieren.

Für den Einsatz genügt ein Angriffsspalt von 6 mm; der Arbeitsbereich der Baureihe liegt (modellabhängig) bei 6–80 mm Spreizweite. Die Auswahl des passenden Werkzeugs erfolgt anhand des Zugangsspalts, der Flanschgröße und des erforderlichen Arbeitsumfangs.

• Integrierte Keile für parallele Bewegung und schonendes Spreizen
• Sehr kleiner Zugangsspalt: 6 mm ausreichend
• Abgestufte Spreizarmkonstruktion: Stufen unter Volllast spreizbar
• Wenig bewegte Teile für Dauerhaftigkeit und geringe Wartung

Einsatzbereiche

Typische Anwendungen für Flanschspreizer finden sich überall dort, wo Flansche regelmäßig geöffnet, getrennt oder ausgerichtet werden müssen.

• Industrieinstandhaltung: Demontage/Montage von Flanschverbindungen in Produktionsanlagen
• Rohrleitungsbau und Anlagenbau: Trennen und Ausrichten von Flanschen bei Revisionen
• Energie und Versorgung: Wartung an Leitungen, Armaturen und flanschverbundenen Komponenten
• Chemie und Prozessindustrie: Servicearbeiten an flanschgebundenen Baugruppen

Unterschiede der Varianten

Für die FS-Baureihe sind folgende Varianten verfügbar:

• FSH14: hydraulischer Spreizer (Werkzeug) mit ausgewiesenen Hydraulikdaten
• FSM8: mechanische Ausführung (Spreizen ohne externe Hydraulikkomponenten)
• STF14H: Werkzeugsatz (Spreizer + Pumpe + Mess-/Anschlussteile + Schlauch)
• FSC14: Spreizer mit integrierter Pumpe (kompakte Lösung ohne externe Pumpe)

Technische Daten

Lieferumfang

• FSH14: inkl. Sicherheitsblock SB-1 und Enerpac RC-102 Zylinder
• FSC14: Sicherheitsblock SB-1 und Enerpac RC-102 Zylinder werden mitgeliefert
• STF14H (Satz): Spreizer FSH14, Manometer-Anschluss GA-2, Druckmanometer GP-10S, Hydraulikschlauch HC-7206, Handpumpe P-392

Sicherheitsaspekte & Normen

Der Einsatz als Flanschspreizwerkzeug soll eine kontrollierte Trennung ermöglichen und das Risiko von Schäden durch ruckartige oder ungleichmäßige Trennversuche reduzieren. Für einen sicheren Betrieb sind insbesondere korrekte Positionierung, kontrollierter Kraftaufbau und das Verwenden geeigneter, druckfester Hydraulikkomponenten (wo ausgewiesen 700 bar) entscheidend.

Gefährdungsanalyse (praxisnah)

• Quetsch-/Scherstellen: Hände/Finger aus dem Spreizbereich halten; Flanschspalt nie “greifen”.
• Unkontrollierte Bewegung: Kraft schrittweise aufbauen; Last-/Spaltänderungen beobachten; nicht ruckartig entlasten.
• Abrutschen im Spalt: Nur im vorgesehenen Angriffsspalt ansetzen; auf sauberen Sitz achten.
• Überlastung: Nur innerhalb der angegebenen Spreizkraft arbeiten; Zubehör/Anschlüsse passend auslegen.
• Flanschbeschädigung: Parallele Keilbewegung nutzen; nicht verkanten; ggf. mehrere Spreizer gleichmäßig einsetzen.

Normenhinweis

Konkrete Normen, Prüfzeichen oder Zertifizierungen sind auf den zugänglichen Typenseiten/Produktseiten nicht ausdrücklich ausgewiesen. Maßgeblich sind die Herstellerangaben und die jeweils gültigen Betriebs- und Sicherheitsvorschriften am Einsatzort.

Passende Artikel/Zubehör

• Stufenblöcke FSB-1: zur Vergrößerung der Keilöffnungen (passend für FSH14 und FSM8)
• Sicherheitsblock SB-1: als Distanzstück nutzbar (bei Varianten bereits im Lieferumfang enthalten)
• Sicherheitstrageriemen FSC-1: Stahlkabel mit Karabinern, dient der Sicherheit (optional)
• Hydraulikverteiler AM-21: zum Regeln paralleler Bewegungen bei mehreren einfachwirkenden Verbrauchern (praxisrelevant bei Mehrfachanwendungen)
• Hydraulikpumpen: geeignete 700-bar-Pumpen (z. B. bei STF14H im Satz enthalten)
