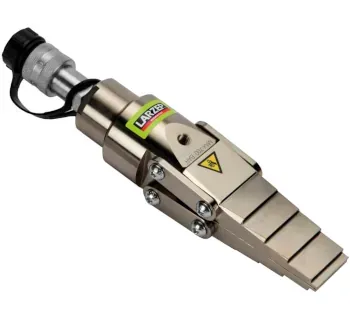

Larzep Hydraulik Spreizer

Der Larzep Hydraulik Spreizer ist ein kompakter Keilspreizer zum kontrollierten Öffnen und Trennen von Flanschverbindungen sowie zum Aufweiten von Spalten bei Rohr- und Anlagenwartung. Durch den geringen erforderlichen Zugangsspalt von nur 5 mm kann das Werkzeug auch in engen Bereichen angesetzt werden und erreicht einen Arbeitsbereich von 5–47 mm (min./max. Spreizweite).

Das Modell CY1501 liefert eine maximale Spreizkraft von 15 t bei 700 bar und ist mit ca. 3.2 kg als leichtes, ergonomisches Servicewerkzeug ausgelegt. Der Korrosionsschutz unterstützt den Einsatz in rauen (Offshore-)Umgebungen; für eine gleichmäßige Krafteinleitung wird die paarweise Verwendung empfohlen.

Einsatzbereiche

• Flanschwartung: Trennen von Flanschverbindungen zur Demontage/Montage von Dichtungen oder Bauteilen
• Rohrleitungsbau und Anlagenbau: Servicearbeiten an Rohr- und Flanschsystemen
• Instandhaltung in Industrieanlagen: Lösen festsitzender Verbindungen, kontrolliertes Spaltöffnen
• Offshore und korrosive Umgebungen: Einsatz dort, wo Korrosionsschutz und robuste Auslegung gefordert sind
• Schwer zugängliche Bereiche: Arbeiten mit sehr kleinem Zugangsspalt von 5 mm

Unterschiede der Varianten

• CY1501: Standardausführung mit 15 t Spreizkraft, 5–47 mm Arbeitsbereich, 700 bar, Gewicht ca. 3.2 kg
• Kit CY1501S: im Katalog als Satz „mit Pumpe und 2 Spreizer(n)“ genannt
• Optionen: Aluminium Sicherheitsblock CY15B (Option), Handle CY15H (Option)

Technische Daten

Sicherheitsaspekte & Normen

Vor dem Spreizen sind Anlage und Flansch in einen sicheren Zustand zu versetzen (z. B. drucklos, gegen Wiederanlauf gesichert) und der Spreizer so zu positionieren, dass die Kraft kontrolliert und ohne Verkanten eingeleitet wird. Aufgrund von Quetsch- und Scherstellen im Keilbereich sind Hände/Finger aus dem Spreizspalt zu halten und die Spreizung schrittweise aufzubauen; der Herstellerhinweis lautet, die Sicherheitshinweise zu lesen.

Für den Hydraulikbetrieb sind ausschließlich 700-bar-taugliche Komponenten (z. B. Pumpe, Schlauch, Kupplung) zu verwenden und der Zustand der Verbindungsteile regelmäßig zu prüfen. Konkrete Normen oder Zertifizierungen sind für dieses Produkt auf den TOMANRO-Typenseiten nicht ausgewiesen; maßgeblich sind die Herstellerangaben sowie die am Einsatzort gültigen Betriebs- und Sicherheitsvorschriften.

Passende Artikel/Zubehör

• Sicherheitsblock CY15B (Aluminium): praxisrelevantes Zubehör zur sicheren Anlage/Abstützung im Spreizprozess (optional)
• Hydraulische Handpumpen W (Larzep): manuelle 700-bar-Versorgung für hydraulische Werkzeuge
• Fußpumpe (Larzep): 700-bar-Pumpe für komfortable Bedienung per Fuß (systemtauglich)
• Hydraulikschläuche (Larzep): passende Schlauchleitungen für den Systemaufbau und mobilen Einsatz
• Kupplungen AZ (Larzep): passende Hydraulikkupplungen für schnelle, dichte Verbindungen im 700-bar-System
