Toku Bohrhaemmer

Die Toku Bohrhaemmer sind Druckluft-Bohrhämmer mit gefedertem Meißelhalter bzw. je nach Ausführung Meißelhalter mit Hebel. Sie sind für den längeren Gebrauch ausgelegt, bieten eine hohe Schlagkraft und sind für Anwendungen im Bau sowie bei Renovierungsarbeiten bestimmt.

Die Werkzeuge sind zum Schlagbohren in Beton und Naturstein mit geeignetem Bohrer entwickelt und werden über eine Druckluftversorgung betrieben.

Einsatzbereiche

• Baustelle / Rohbau: Bohren in Beton und Mauerwerk, vorbereitende Arbeiten für Durchbrüche und Installationen.
• Renovierung / Sanierung: Schlagbohren in Bestandsmaterialien, Arbeiten an Fundamenten, Stufen, Sockeln.
• Stein- und Natursteinbearbeitung: Schlagbohren in Naturstein bei Montage- und Befestigungsarbeiten.
• Industrie & Instandhaltung: Druckluftbetrieb in Umgebungen, in denen robuste, dauerlauffähige Werkzeuge gefragt sind.

Varianten & Auswahlhilfe

Die Baureihe umfasst unterschiedliche Meißelaufnahmen sowie Leistungsstufen (u. a. Energie, Schläge, Luftverbrauch). Je nach Modell sind Ausführungen mit reduzierter Vibration verfügbar.

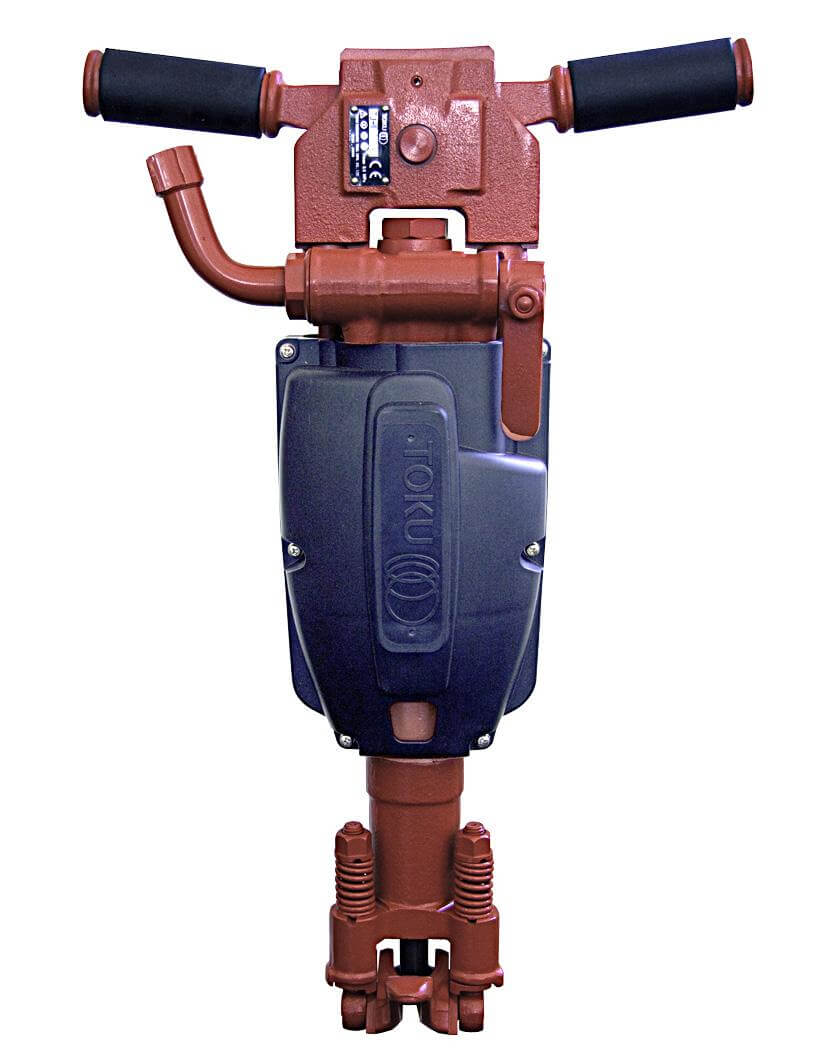

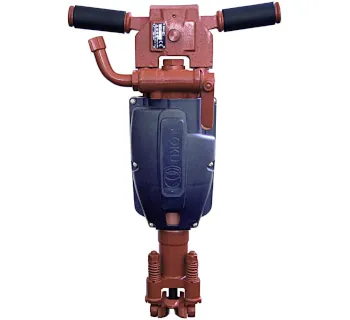

• SV-Varianten: Modelle mit deutlich geringeren Vibrationswerten (z. B. 7 m/s² bei TJ-15SV), geeignet zur Entlastung bei längeren Einsätzen.
• LBS / SBS: Varianten unterscheiden sich in der Meißelaufnahme (z. B. H^22 x 108 mm vs. H^22 x 82 mm) und damit in der Kompatibilität zum Zubehör.
• Leistungsklassen: von kompakten Modellen (z. B. 17 J/Schlag) bis zu stärkeren Ausführungen (z. B. 72 J/Schlag).

Technische Daten (Übersicht)

Sicherheitsaspekte & Normen

• Sicherheitsnorm: Für TH-5S ist die Norm EN ISO 11148-5 als Sicherheitsnorm angegeben.
• EU-Richtlinie: Für TH-5S ist die Konformität zur Richtlinie 2006/42/EG (Maschinenrichtlinie) ausgewiesen.
• Lärm & Vibration: Je nach Modell sind Geräuschpegel bis 100 dB(A) und Vibrationswerte bis 30 m/s² angegeben. Geeignete Schutzmaßnahmen (insbesondere Gehörschutz) sind im Betrieb zu berücksichtigen.
• Arbeitsumgebung: Für TH-5S wird angegeben, dass das Werkzeug nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet ist.

Montage-, Anschluss- & Betriebshinweise (Druckluft)

Für einen zuverlässigen Betrieb wird eine saubere, trockene und geölte Druckluftversorgung empfohlen. Das Werkzeug arbeitet optimal bei einem Arbeitsdruck von 6.3 bar am Lufteinlass; ein höherer Druck kann zu erhöhtem Verschleiß und Schäden führen.

• Schmierung: Vor Inbetriebnahme einige Tropfen säure- und harzfreies Druckluftöl in den Lufteinlass geben; als Empfehlung wird Red Rooster Druckluftwerkzeugöl ATLUB genannt.
• Druckluftaufbereitung: Eine Wartungseinheit aus Filter, Regler und Nebelöler wird empfohlen; sie sollte möglichst in kurzer Distanz zum Werkzeug installiert werden.
• Öler-Einstellung: Als Richtwert werden 3–6 Tropfen pro Minute genannt (am Schauglas kontrollieren).
• Kupplungen & Schläuche: Kupplungen und Schläuche vor dem Anschluss kurz frei blasen; ausreichenden Durchmesser von Schlauch und Kupplungen sicherstellen (Hinweis: Schläuche sind häufig zu klein gewählt).
• Sicheres Wechseln von Zubehör: Luftschlauch beim Wechseln von Zubehör, bei Reparaturarbeiten oder bei Nichtbenutzung entkuppeln. Zubehör vor Einsatz auf Beschädigungen prüfen.
• Schnellwechselkupplungen: Für TH-5S wird darauf hingewiesen, Schnellwechselkupplungen nicht direkt am Werkzeug zu montieren; ein Schlauchstück zwischen Werkzeug und Kupplung wird empfohlen.

Passende Artikel/Zubehör

• Druckluftwerkzeugöl: Red Rooster ATLUB zur Schmierung und zum Schutz von Druckluftwerkzeugen.
• Kombinierte Wartungseinheit: SMC AC-B / AC-D (Luftfilter, Druckregler, Druckluftöler) zur Druckluftaufbereitung vor dem Werkzeug.
• Filter-Regler: SMC Filter-Regler als kombinierte Aufbereitungsstufe (Filtration und Druckregelung).
• Druckluftöler: SMC Druckluftöler zur fein dosierten Ölzugabe in den Druckluftstrom.
• Bohrzubehör: Passende Bohrer/Monoblocbohrer entsprechend der jeweiligen Meißelaufnahme (z. B. TH-5S: R^19 x H^14.8 x 89 mm).
