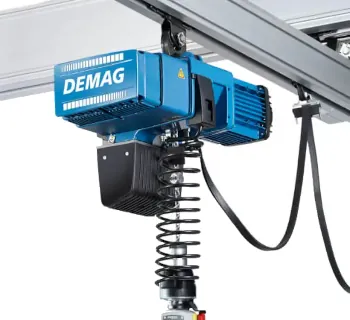

Demag Kettenzug / Balancer DCBS-Pro
Der Demag DCBS-Pro ist ein Kettenzug / Balancer zum intuitiven Führen und präzisen Positionieren von Lasten im Arbeitsbereich. Er ist für den Einsatz an Demag KBK-Leichtkransystemen ausgelegt und in Varianten bis 160 kg Tragfähigkeit verfügbar.
- Balancer-Funktion für kontrolliertes, feinfühliges Führen und Positionieren der Last.
- Schutz vor Schlaffkette und Schutz vor Anreißen für mehr Betriebssicherheit.
- Stopp bei Lastschwankungen zur stabilen Handhabung bei wechselnden Belastungen.
- Verschleißarme Bremse mit generatorischem Abbremsen ohne Nachstellen.
- Rutschkupplung mit automatischer Abschaltung durch Drehzahlüberwachung.
- Funktionale Sicherheit mindestens PL c / Kategorie 2 nach EN ISO 13849-1.
- Plug & Lift (steckbare Verbindung) für vereinfachte Installation.
- IDAPSY-Schnittstelle und Betriebsstundenzähler für Betriebsdaten und Wartungsplanung.
Hubgeschwindigkeit
Steuerung
Aufhängung
Spannung
Steuerspannung
Kettenstrang
Artikel-Nr.:
1-80 1/1 H4.3 VS30 380-480/50
1-100 1/1 H4.3 VS30 380-480/50
1-125 1/1 H4.3 VS30 380-480/50
2-160 1/1 H4.3 VS16 380-480/50
Der Demag DCBS-Pro ist ein Kettenzug / Balancer zum intuitiven Führen und präzisen Positionieren von Lasten im Arbeitsbereich. Er ist für den Einsatz an Demag KBK-Leichtkransystemen ausgelegt und in Varianten bis 160 kg Tragfähigkeit verfügbar.
- Balancer-Funktion für kontrolliertes, feinfühliges Führen und Positionieren der Last.
- Schutz vor Schlaffkette und Schutz vor Anreißen für mehr Betriebssicherheit.
- Stopp bei Lastschwankungen zur stabilen Handhabung bei wechselnden Belastungen.
- Verschleißarme Bremse mit generatorischem Abbremsen ohne Nachstellen.
- Rutschkupplung mit automatischer Abschaltung durch Drehzahlüberwachung.
- Funktionale Sicherheit mindestens PL c / Kategorie 2 nach EN ISO 13849-1.
- Plug & Lift (steckbare Verbindung) für vereinfachte Installation.
- IDAPSY-Schnittstelle und Betriebsstundenzähler für Betriebsdaten und Wartungsplanung.
Informationen: Kettenzug / Balancer DCBS-Pro
Produktbeschreibung
Der Demag DCBS-Pro ist ein Balancer auf Basis eines DC-Elektrokettenzuges und wurde für das intuitive Führen von Lasten sowie deren präzise Positionierung entwickelt. Durch die integrierte Balancer-Funktion lassen sich Lasten im Arbeitsbereich kontrolliert bewegen, während die Hubbewegung bedarfsgerecht unterstützt wird.
Der DCBS-Pro ist in zwei Baugrößen mit Tragfähigkeiten bis 160 kg verfügbar und ist zur Nutzung mit dem Demag KBK-Leichtkransystem vorgesehen. Damit kann er in KBK-Profilschienen verfahren werden, z. B. an Hängekranen, System-Hängebahnen oder Schwenkkranen.
Einsatzbereiche
- Montagearbeitsplätze: ergonomisches Handhaben und exaktes Positionieren leichter Lasten.
- Fertigung: wiederkehrende Handhabungsprozesse, bei denen Lasten geführt und fein ausgerichtet werden müssen.
- Werkstatt und Instandhaltung: kontrolliertes Bewegen von Bauteilen im direkten Arbeitsumfeld.
- Leichtkrananlagen (KBK): Verfahren in Profilschienen für Arbeitsplätze und Materialbereitstellung.
Unterschiede der Varianten
- Tragfähigkeit: 80 kg, 100 kg, 125 kg, 160 kg.
-
Hubgeschwindigkeit:
- 0.15 - 30 m/min (Ausführungen bis 125 kg).
- 0.15 - 16 m/min (Ausführung 160 kg).
- Aufhängung: Aufhängebügel.
- Steuerung: Frequenzumrichter.
Sicherheitsaspekte & Normen
Für den sicheren Betrieb bietet der DCBS-Pro u. a. Schutz vor Schlaffkette, Schutz vor Anreißen von Lasten sowie einen Stopp der Bewegungen bei größeren Lastschwankungen. Zusätzlich ist eine Überwachung / Reduzierung der Traglast vorgesehen.
Die Bremse ist als verschleißarme Bremse mit generatorischem Abbremsen beschrieben, ohne Nachstellen der Bremse. Weiterhin sind eine automatische Bremsung im Störungsfall sowie eine Rutschkupplung mit automatischer Abschaltung durch Drehzahlüberwachung genannt. Sicherheitsbezogene Funktionen erfüllen mindestens Performance Level c und Kategorie 2 nach EN ISO 13849-1.
Funktionen & Ausstattung
- Heben und Senken mittels Handkraft am Steuerschalter.
- Manipulieren an der Last für feinfühliges Positionieren im Arbeitsbereich.
- Betriebsendschalter (oben/unten).
- Betriebsstundenzähler.
- Betriebsdaten-Schnittstelle (IDAPSY) für Anlagentransparenz.
Montagehinweise
Für die Installation wird eine steckbare elektrische Verbindung mit dem Prinzip „Plug & Lift“ genannt, um die Montage zu vereinfachen.

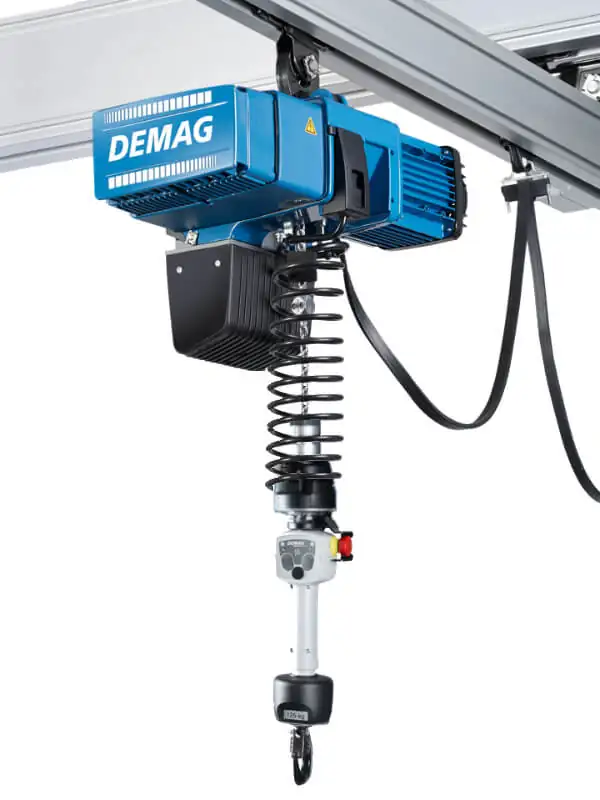

Produktabbildung
Technische Daten (Typenübersicht)
| Typ | Einscherung | Kettenmaß H | Ausführung | Tragfähigkeit | Hubgeschwindigkeit | Steuerung | Aufhängung | Netzanschluss | Steuerspannung | Kettenstrang | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1-80 | 1/1 | 4.3 | VS30 | 80 kg | 0.15 - 30 m/min | Frequenzumrichter | Aufhängebügel | 380 - 480 V / 50 Hz | 24 V / 50 Hz | 1 | DCBS-Pro1-80 |
| 1-100 | 1/1 | 4.3 | VS30 | 100 kg | 0.15 - 30 m/min | Frequenzumrichter | Aufhängebügel | 380 - 480 V / 50 Hz | 24 V / 50 Hz | 1 | DCBS-Pro1-100 |
| 1-125 | 1/1 | 4.3 | VS30 | 125 kg | 0.15 - 30 m/min | Frequenzumrichter | Aufhängebügel | 380 - 480 V / 50 Hz | 24 V / 50 Hz | 1 | DCBS-Pro1-125 |
| 2-160 | 1/1 | 4.3 | VS16 | 160 kg | 0.15 - 16 m/min | Frequenzumrichter | Aufhängebügel | 380 - 480 V / 50 Hz | 24 V / 50 Hz | 1 | DCBS-Pro1-160 |
Passende Artikel/Zubehör
- Demag KBK-Portalkrane: mobile Arbeitsplatz-Kranlösung als Trägersystem für Handhabungsaufgaben.
- Demag Kettenzug DC: Elektrokettenzug-Baureihe für Hebe- und Positionieraufgaben (Alternative ohne Balancer-Funktion).
- Demag Elektrokettenzug DC-Com: Baureihe für den täglichen Einsatz, kombinierbar mit Fahrwerken (modellabhängig).
- Elektrofahrwerke: Antriebe zum Verfahren entlang von Trägern bzw. Kranbahnen (typ-/anlagenabhängig).
