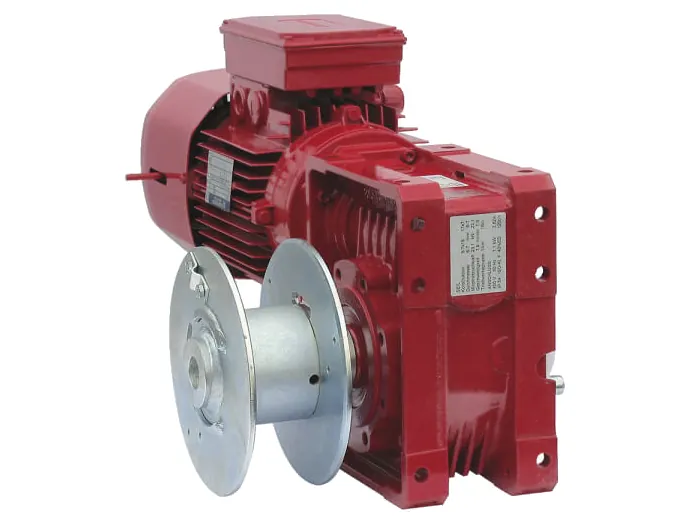

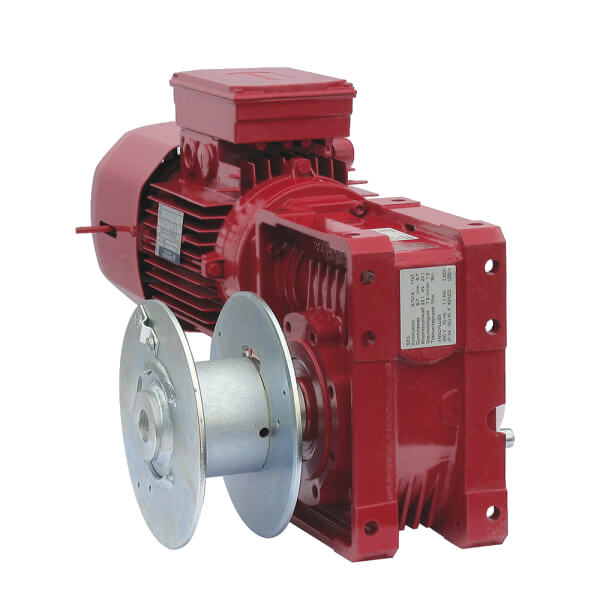

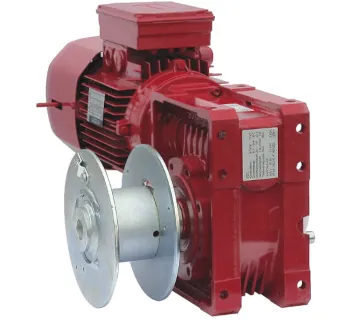

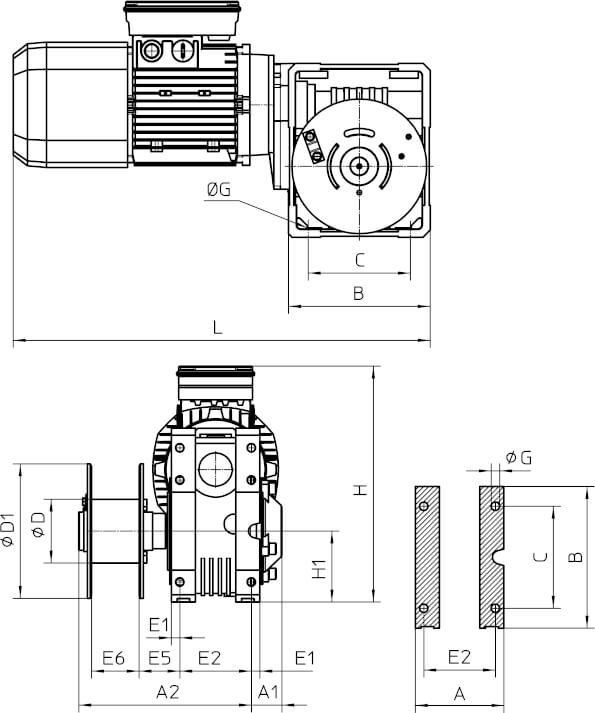

Haacon Elektroseilwinde ESF

Die Haacon Elektroseilwinde ESF ist eine kompakte Hub- und Zugwinde für typische Industrieanwendungen mit Zuglasten von 150 kg bis 500 kg. Sie ist modular aufgebaut und kombiniert ein robustes Schneckengetriebe mit Bremsmotor (IP 55); der Seilabgang ist konstruktiv in verschiedenen Richtungen möglich, wodurch sich die Winde flexibel in bestehende Konstruktionen integrieren lässt.

Ausführung & Korrosionsschutz

Die Trommel und Grundplatte (mit Befestigungsbohrungen) sind galvanisch verzinkt und zusätzlich in RAL 5010 (Enzianblau) mit 2-K Lackierung nach ISO 12944 (Kategorie C2-Basis) beschichtet. Als Antriebe stehen 400 V Drehstrom oder 230 V Wechselstrom (je nach Ausführung) mit Motorbremse zur Verfügung; Getriebemotoren werden mit synthetischer Ölfüllung betrieben.

Einsatzbereiche

Die ESF eignet sich für wiederkehrende Hebevorgänge, Absenken und Ziehen frei beweglicher Lasten, insbesondere bei kurzen Seillängen und beengten Einbausituationen.

• Maschinen- und Anlagenbau: Handling von Baugruppen, Vorrichtungen, Klappen/Schotts.
• Instandhaltung & Betriebstechnik: Positionieren/Bewegen von Komponenten auf horizontaler Ebene.
• Produktion: Materialzuführung, Spann- und Ziehaufgaben im Prozess (Last frei beweglich).
• Werkstatt/Prüfstände: definierte Hub- und Ziehbewegungen mit elektrischer Bedienung.

Varianten & Unterschiede der Ausführungen

Die Baureihe deckt abgestufte Nennlasten (150/200/250/400/500 kg) ab; die resultierenden Unterschiede liegen u. a. in Seildurchmesser, Seilgeschwindigkeit, Seilaufnahme, Motorleistung, Stromaufnahme und Triebwerksgruppe.

• Motorvarianten: je nach Typ mit 400 V Drehstrom oder 230 V Wechselstrom verfügbar.
• Trommelvarianten: glatte Trommel (Standard) oder gerillte Trommel (Option); optional zwei Seiltrommeln.
• Integration: allseitige Befestigungsmöglichkeiten am Getriebegehäuse erleichtern Einbau in vorhandene Konstruktionen.

Sicherheitsaspekte & Normen

Bestimmungsgemäße Verwendung

Die Winde ist nur geeignet zum Heben, Senken und Ziehen von frei beweglichen Lasten. Nicht zulässig sind u. a. Überlast, Personenbeförderung, Aufenthalt unter schwebender Last, Schrägzug sowie das Losreißen verklemmter Lasten; außerdem ist der Einsatz u. a. in explosionsgefährdeter Umgebung (ATEX) nicht zugelassen.

Unfallverhütung & Betreiberpflichten

Für den Einsatz sind die jeweils gültigen nationalen Vorschriften zu beachten; in Deutschland werden u. a. DGUV-V 54 (Winden, Hub- und Zuggeräte), DGUV-V 52 (Krane) sowie DGUV-R 100-500 (Lastaufnahmemittel im Hebezeugbetrieb) genannt.

Endabschaltung nach DIN EN 14492-1/2

Eine Endbegrenzung (Endschalter mit Montageset) ist nach DIN EN 14492-1/2 vorgeschrieben. Der Endschalter zählt Trommelumdrehungen und begrenzt obere und untere Endlage; die Endlagen sind so zu wählen, dass Haken/Lastaufnahmemittel/Last nicht an Winde oder Tragkonstruktion anstoßen.

Schlaffseilschutz & Seilführung

Optional kann ein Schlaffseilschalter den Antrieb unterbrechen, sobald das Seil seine Spannung verliert (z. B. bei Aufsetzen/Verklemmen beim Senken). Dadurch wird das Abspringen von Seilwindungen und Kreuzlagen (Seilbeschädigung) reduziert; der Schalter ist ein Sicherheitsbauteil und muss regelmäßig geprüft werden.

Technische Daten

Übersicht typischer Leistungsdaten der Baureihe ESF (Auszug). Drahtseil ist nicht im Lieferumfang; Gewichte sind ohne Seil angegeben.

Hinweis zur Seilauswahl: In den technischen Daten werden Mindestwerte für die Mindestdrahtfestigkeit genannt (z. B. 1570 N/mm² bzw. 1770 N/mm² – abhängig von der Ausführung). Das eingesetzte Seil muss zum Seildurchmesser, zur Last und zur jeweiligen Anwendung passen.

Standardausstattung

• Schneckengetriebe mit Bremsmotor IP 55
• Glatte Seiltrommel
• Einseitige Trommellagerung
• 2-K Lackierung nach ISO 12944 (Kategorie C2-Basis) in RAL 5010

Optionen & Steuerungen

Mechanische Optionen

• Gerillte Trommel, zwei Seiltrommeln, Andruckrolle, Speziallackierung
• Andruckrolle zur definierten Anlage der Seilwindungen; Vorspannung ist einstellbar (vor Erstinbetriebnahme Lage prüfen).
• Nothandantrieb für Ausnahmesituationen (nur in stromlosem Zustand) – Lastbewegung erfolgt über Bremshebel/Kurbel gemäß Anleitung.

Steuerungsoptionen

• Schaltkasten IP 65 mit Drucktastern und Not-Aus nach DIN EN 60204-32
• Hängetaster IP 65 (direkt/indirekt) nach DIN EN 60204-32
• Frequenzumrichtersteuerung zur Geschwindigkeitsregelung
• Endabschaltung, Schlaffseilschalter, Lastbegrenzer, Funkfernbedienung

Montage- & Betriebshinweise

• Anschlusskonstruktion ausreichend dimensionieren und die Winde verzugsfrei befestigen.
• Nur in technisch einwandfreiem Zustand betreiben; Schrägzug und das Schleifen von Lasten vermeiden.
• Bei Einsatz im Freien: Winde vor Witterungseinflüssen schützen; ein Bremsmotor mit Schutzart IP 55 ist vorteilhaft.
• Endlagen so einstellen, dass keine Kollisionen mit Tragkonstruktion/Winde möglich sind; Endabschaltung regelmäßig prüfen.

Wartung & Prüfung

• Bremsmotor: Kühlluftwege sauber halten; Funktion von Motor und Bremse vor Arbeitsbeginn prüfen; Luftspalt der Bremse mindestens jährlich kontrollieren und ggf. nachstellen.
• Getriebe: bei Tragfähigkeit < 600 kg ist die Ölfüllung als lebensdauergeschmiert beschrieben; ein Ölwechsel ist während der theoretischen Nutzungsdauer nicht erforderlich.
• Einlaufphase: in der Regel 2 bis 4 Betriebsstunden; in dieser Zeit kann das Drehmoment höher sein.

Passende Artikel/Zubehör

Für die praxisgerechte Seilführung und Anpassung an den Einbau sind u. a. lose Seilrollen, Rollenböcke sowie vorkonfektionierte Seile vorgesehen. Abhängig von Seildurchmesser und Umlenkung können zudem Andruckrolle, Schlaffseilschalter und Endabschaltung die Betriebssicherheit und Seilführung unterstützen.
