CAH Heiderich Schwere Bau- oder Löschrolle

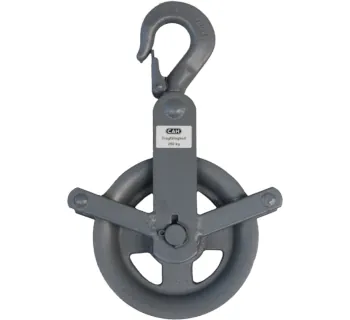

Die Schwere Bau- oder Löschrolle von CAH Heiderich ist eine robuste Umlenkrolle für Heben und Ziehen mit drehbarem Lasthaken und stabilem Kreuzbügel aus Stahl. Sie wird eingesetzt, wenn ein belastbarer Umlenkpunkt benötigt wird, um ein Seil kontrolliert zu führen und die Zugrichtung zu ändern.

Die Rolle ist graublau lackiert und mit Seilrollen Nr. 23 aus Grauguss ausgestattet (Nabenloch gebohrt, Seilrille gedreht). Bei 310 mm Rollen-Ø ist die Rille roh; außerdem ist die Ausführung auch mit Walzenlager lieferbar.

Je nach Variante wird die zulässige Zugkraft (Aufhängung) über die Rollenbaugröße und Lagerung abgedeckt. Für die Auslegung sind insbesondere Zugkraft, Seildurchmesser und die passende Lagerung (Gleit- oder Wälzlager) entscheidend.

Einsatzbereiche

• Bau- und Montagearbeiten: Umlenken von Seilen bei temporären Zug- und Hebevorgängen.
• Instandhaltung: Seilführung bei Demontage-/Montagearbeiten, wenn ein definierter Umlenkpunkt benötigt wird.
• Werkstatt & Betrieb: Umlenken von Zugseilen bei Richt- und Zieharbeiten innerhalb der zulässigen Zugkraft (Aufhängung).

Varianten & Unterschiede

Die Varianten unterscheiden sich in der zulässigen Zugkraft (Aufhängung), dem maximalen Seildurchmesser, dem Rollenaußen-Ø sowie der Lagerung (Gleitlager oder Wälzlager). Für jede Zugkraftstufe sind Ausführungen mit Gleit- und Wälzlager aufgeführt; zusätzlich wird eine Ausführung mit Walzenlager als lieferbar genannt.

Sicherheitsaspekte & Normen

• Der Lasthaken ist als drehbar mit Sicherung beschrieben und wird mit Verweis auf früher DIN 688 bzw. DIN 15401 genannt.
• Nur mit passendem Seildurchmesser einsetzen und die angegebene Zugkraft (Aufhängung) einhalten.
• Vor Einsatz Sichtprüfung auf Beschädigungen, freie Drehbarkeit der Rolle sowie Funktion der Hakensicherung; beschädigte Komponenten nicht verwenden.
