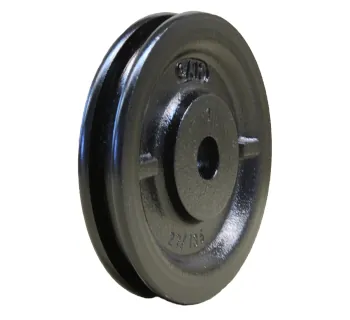

CAH Heiderich Schwere Grauguß-Rollen 27

Die Drahtseilrollen Nr. 27 sind schwere Grauguß-Rollen mit vollem Boden für den anspruchsvollen Dauereinsatz in Hub-, Führungs- und Umlenksystemen. Die präzise gedrehte Seilrille und das gebohrte Nabenloch gewährleisten einen ruhigen Rundlauf und hohe Belastbarkeit.

Die Baureihe deckt je nach Ausführung maximale Seildurchmesser von 11–26 mm und Seilzugkräfte bis 1600 kg bei 180° Umlenkung ab und ist damit ideal für schwere Stahlseilanwendungen. Für erhöhte Verschleißfestigkeit sind die Rollen zusätzlich in der Ausführung „R“ mit Rotgussbuchse erhältlich, was sie besonders für häufigen Seilbetrieb unter Last prädestiniert.

Alle Maße der schweren Grauguß-Rollen 27 sind in Millimetern (mm) angegeben und mit gängigen Seil- und Blocksystemen kompatibel. Die Baureihe eignet sich sowohl für Neubauten als auch für die Nachrüstung bestehender Anlagen.

Einsatzbereiche

• Umlenk- und Führungsrollen in Kran-, Winden- und Hubanlagen
• Drahtseilrollen in Bau-, Lösch- und Fördertechnik
• Schwere Industrieanwendungen mit hohen Seilzugkräften und häufigen Lastwechseln
• Einsatz in Unterflaschen und Seilzügen mit Stahlseilen im Bereich 11–26 mm
• Modernisierung und Ersatzteilbedarf bei bestehenden CAH-Heiderich-Blocksystemen

Merkmale & Vorteile

• Schwere Ausführung aus Grauguss mit vollem Boden für hohe Dauerbelastungen
• Gedrehte Seilrille für definierte Seilauflage und geringen Verschleiß am Drahtseil
• Gebohrtes Nabenloch für passgenaue Montage auf Bolzen oder Achsen
• Baureihe in Variante „R“ mit Rotgussbuchse verfügbar – erhöhte Verschleißfestigkeit bei häufigem Seilbetrieb
• Großer Durchmesserbereich mit Rollenaußen-Ø von 110–400 mm
• Maximale Seilzugkraft je nach Größe zwischen 500 kg und 1600 kg bei 180° Umlenkung
• Alle Maße in mm und kompatibel mit gängigen Seil- und Blocksystemen
• Qualitätsprodukt von CAH Heiderich – spezialisiert auf Seilrollen und Seilzubehör

Technische Daten (Baureihe Schwere Grauguß-Rollen 27)

Größenübersicht Schwere Grauguß-Rollen 27

Hinweise zur Auswahl und Anwendung

• Maximalen Seildurchmesser und Seilzugkraft der jeweiligen Größe beachten.
• Rolle so auswählen, dass Rillengeometrie und Seil-Ø zueinander passen, um Seilverschleiß zu minimieren.
• Bei häufigem Betrieb unter Last die Ausführung „R“ mit Rotgussbuchse für erhöhte Lebensdauer bevorzugen.
• Montage nur auf geeignet dimensionierten Bolzen oder Achsaufnahmen gemäß Nabenloch und Nabenlänge.
• Vor Inbetriebnahme Rolle, Nabe und Seilrille auf Beschädigungen und Sauberkeit prüfen.
