CAH Heiderich Ausziehrollen Nr. 443

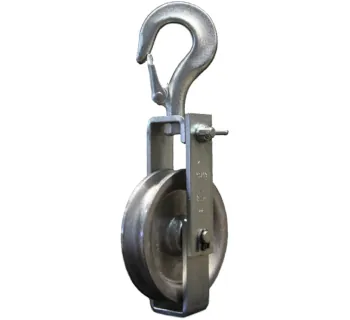

Die Ausziehrolle Nr. 443 von CAH Heiderich ist eine seitlich öffnende Umlenkrolle mit drehbarem Lasthaken Nr. 511 (früher DIN 688) und Sicherung, ausgeführt mit Stahlgehäuse und galvanischer Glanzverzinkung. Das Gehäuse wird über eine Flügelmutter geöffnet, sodass das Drahtseil schnell eingelegt werden kann, z. B. bei temporären Seilführungen im Leitungsbau / Kabelrollenbetrieb. Verbaut ist eine Seilrolle Nr. 170 aus Aluminium mit Rotgussbuchse; auf Wunsch ist die Ausziehrolle auch mit Wirbellangauge (Bestell-Nr. 443 ö) erhältlich.

Einsatzbereiche

• Leitungsbau / Kabelrolle: schnelles Umlenken und Führen von Seilen bei Montage- und Ziehvorgängen.
• Temporäre Seilführung bei wechselnden Einbauorten, wenn das Seil ohne Demontage eingelegt werden soll.
• Service und Instandhaltung: mobile Umlenkstelle für Zugvorgänge mit überschaubaren Kräften.

Varianten und Unterschiede

Die Ausziehrolle wird in mindestens zwei Größen angeboten, die sich vor allem über Rollen-Ø, zulässigen Seildurchmesser und Zugkraft (Aufhängung) unterscheiden. Zusätzlich ist eine Variante mit Wirbellangauge (Bestell-Nr. 443 ö) erhältlich, wenn statt Haken eine andere Aufhängung im System benötigt wird.

Technische Daten

Wählen Sie die Ausziehrolle über den passenden Seil-Ø und die erforderliche Zugkraft; das Seil sollte gerade einlaufen, damit es sauber in der Rille läuft und nicht seitlich am Gehäuse reibt.

Material/Details: Stahlgehäuse (glanzverzinkt), seitlich öffnend mit Flügelmutter, Seilrolle Nr. 170 aus Aluminium mit Rotgussbuchse, drehbarer Lasthaken Nr. 511 mit Sicherung.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil klemmt oder läuft nicht sauber, erhöhter Verschleiß.
• Schrägzug: seitlicher Einlauf führt zu Reibung am Gehäuse und unruhigem Lauf.
• Flügelmutter nicht korrekt gesichert: Gehäuse kann sich im Betrieb lösen.
• Sicherung am Haken nicht genutzt: erhöhtes Risiko des unbeabsichtigten Aushängens.
• Überlast / Dynamik: ruckartige Zugvorgänge erzeugen Lastspitzen über der zulässigen Zugkraft.

Sicherheitsaspekte / Normen

Vor jedem Einsatz Haken, Sicherung, Gehäuse, Flügelmutter und den freien Lauf der Seilrolle prüfen und nur innerhalb der angegebenen Zugkraft (Aufhängung) betreiben. Für Arbeitsmittel wie Hebezeuge/Seiltechnik sind außerdem die betrieblichen Vorgaben zu wiederkehrenden Prüfungen (z. B. mindestens jährlich durch eine befähigte Person) einzuhalten.

Passende Artikel und Zubehör

Für den Einsatz der Ausziehrolle Nr. 443 werden ein passendes Drahtseil (zum angegebenen Seil-Ø), geeignete Anschlagpunkte sowie eine saubere Seilführung benötigt. Wenn im System weitere Umlenkstellen erforderlich sind, sind passende Seilrollen bzw. zusätzliche Umlenkrollen oft die sinnvollste Ergänzung, um Radien und Seilführung zu optimieren.
