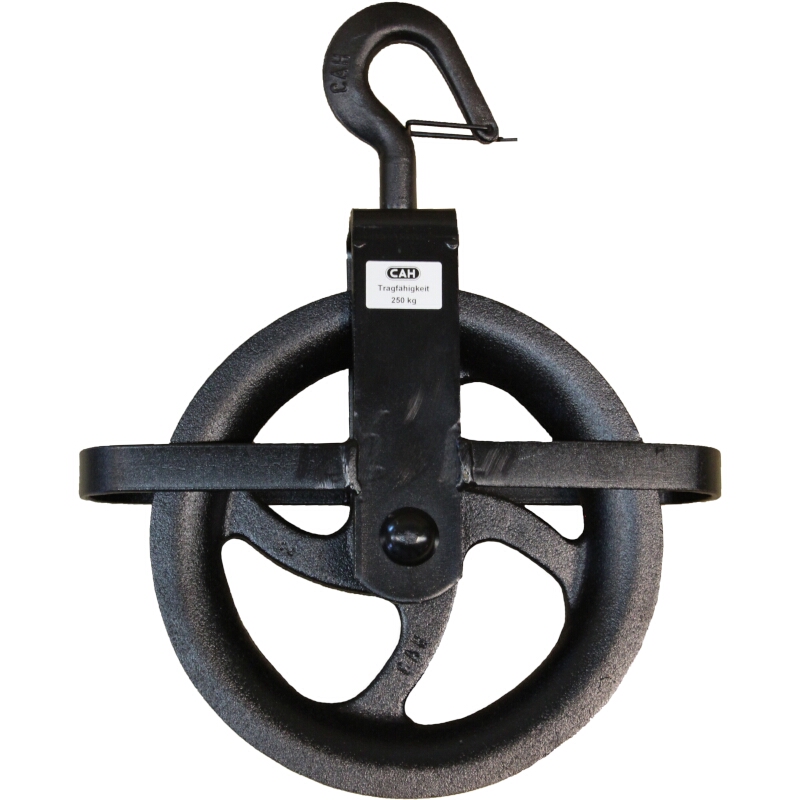

CAH Heiderich Baurolle Nr.18
Die CAH Heiderich Baurolle Nr.18 ist eine kompakte Umlenkrolle für Heben und Ziehen mit Seilführung über eine integrierte Rolle. Je nach Variante unterstützt sie unterschiedliche Seildurchmesser und Tragfähigkeiten und eignet sich für praxisnahe Montage- und Zugaufgaben.
- Variantenvielfalt: mehrere Größen für unterschiedliche Seil-Ø und Lasten.
- Drehbarer Lasthaken mit Sicherung für sichere Handhabung.
- Robuste Stahl-Ausführung (Kreuzbügel) für den Baustellen- und Montageeinsatz.
- Sauberer Seillauf durch integrierte Seilrolle zur definierten Umlenkung.
- Vielseitige Anwendungen in Montage, Landwirtschaft, Gerüst- und Freileitungsbau.
Seildurchmesser
Anwendung
Aufhängung
Artikel-Nr.:
Die CAH Heiderich Baurolle Nr.18 ist eine kompakte Umlenkrolle für Heben und Ziehen mit Seilführung über eine integrierte Rolle. Je nach Variante unterstützt sie unterschiedliche Seildurchmesser und Tragfähigkeiten und eignet sich für praxisnahe Montage- und Zugaufgaben.
- Variantenvielfalt: mehrere Größen für unterschiedliche Seil-Ø und Lasten.
- Drehbarer Lasthaken mit Sicherung für sichere Handhabung.
- Robuste Stahl-Ausführung (Kreuzbügel) für den Baustellen- und Montageeinsatz.
- Sauberer Seillauf durch integrierte Seilrolle zur definierten Umlenkung.
- Vielseitige Anwendungen in Montage, Landwirtschaft, Gerüst- und Freileitungsbau.
Informationen: Baurolle Nr.18
Produktbeschreibung
Die Baurolle Nr.18 von CAH Heiderich ist eine robuste Umlenkrolle zum Heben und Ziehen von Lasten mit Seilführung über eine integrierte Seilrolle. Die Ausführung mit Kreuzbügel aus Stahl und drehbarem Lasthaken (mit Sicherung) ist für praxisnahe Montage- und Zugaufgaben ausgelegt, bei denen ein kompakter, einhängbarer Umlenkpunkt benötigt wird.
Je nach Ausführung deckt die Baurolle verschiedene Seildurchmesser und Tragfähigkeiten ab. Damit eignet sie sich als universelles Hilfsmittel für temporäre Seilführungen, Richtarbeiten und einfache Flaschenzug-/Umlenk-Anwendungen, sofern die Auslegung zur Last und zum Seil passt.
Einsatzbereiche
- Landwirtschaft: z. B. Seilführungen bei Zieh- und Hebearbeiten, temporäre Umlenkpunkte.
- Gerüstbau: z. B. Materialführung und Zug-/Hebehilfen beim Aufbau, sofern zulässig und passend ausgelegt.
- Freileitungsbau: z. B. Seilumlenkung und einfache Zugunterstützung bei Montagearbeiten.
- Allgemeine Montage & Instandhaltung: Heben und Ziehen mit definiertem Seildurchmesser und Last.
Varianten & Unterschiede
Die Varianten unterscheiden sich über den Rollenaußen-Ø, die zulässige Tragfähigkeit sowie den maximalen Seildurchmesser. Größere Rollen erlauben in der Regel größere Seile und höhere Lasten.
Sicherer Einsatz
- Nur innerhalb der angegebenen Tragfähigkeit verwenden und Lasten nicht ruckartig einleiten.
- Seildurchmesser einhalten (max. Seil-Ø je Variante) und auf sauberen Seillauf in der Rille achten.
- Hakensicherung vor Einsatz prüfen: muss frei beweglich schließen und korrekt anliegen.
- Vor jedem Einsatz Sichtprüfung auf Verformung, Risse, übermäßigen Verschleiß und freie Drehbarkeit durchführen; beschädigte Teile nicht weiterverwenden.

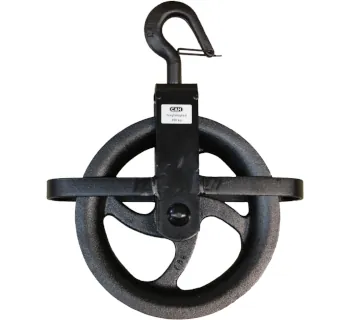

Abbildung
Technische Daten (Baurolle Nr.18 – Variantenübersicht)
| Variante | Artikel-Nr. | Rollenaußen-Ø (mm) | Tragfähigkeit (kg) | Seil-Ø max. (mm) | Rillengrund-Ø (mm) | Achslänge (mm) | Baulänge (mm) | Gesamtbreite (mm) | Gewicht ca. (kg) |
|---|---|---|---|---|---|---|---|---|---|
| Baurolle Nr.18 Ø120 | CAH-18-120 | 120 | 150 | 22 | 82 | 75 | 230 | 170 | 1.45 |
| Baurolle Nr.18 Ø140 | CAH-18-140 | 140 | 150 | 25 | 98 | 75 | 245 | 190 | 1.75 |
| Baurolle Nr.18 Ø160 | CAH-18-160 | 160 | 200 | 25 | 116 | 75 | 272 | 210 | 2.05 |
| Baurolle Nr.18 Ø190 | CAH-18-190 | 190 | 200 | 28 | 144 | 90 | 320 | 250 | 3.50 |
| Baurolle Nr.18 Ø220 | CAH-18-220 | 220 | 250 | 28 | 174 | 90 | 350 | 280 | 4.40 |
| Baurolle Nr.18 Ø250 | CAH-18-250 | 250 | 250 | 29 | 202 | 90 | 380 | 320 | 4.30 |
| Baurolle Nr.18 Ø300 | CAH-18-300 | 300 | 300 | 30 | 244 | 90 | 430 | 350 | 5.90 |
Technische Ausführung (produktprägende Merkmale)
- Kreuzbügel: Stahl-Ausführung für stabile Lastaufnahme.
- Lasthaken: drehbar, mit Sicherung zur Reduzierung unbeabsichtigten Aushängens.
- Seilrolle: integrierte Rolle (zugehörige Rollenreihe Nr. 19) zur Seilführung; ausgelegt passend zu den Varianten der Baurolle Nr.18.
Passende Artikel/Zubehör (CAH Heiderich)
| Artikel | Beschreibung | Hinweis zur Auswahl |
|---|---|---|
| Ersatz-Seilrolle Nr. 19 | Leichte Seilrollen aus Grauguss, passend zu Bau-/Fruchtrollen Nr. 18 (Rille roh, Nabenloch gebohrt). | Rollenaußen-Ø passend zur jeweiligen Baurollen-Variante (120–300 mm) wählen. |
| Schwere Bau- oder Löschrolle | Alternative Baurollen-Baureihe für Anwendungen mit höherer Auslegung (je nach Variante deutlich größere Zugkräfte). | Sinnvoll, wenn die Baurolle Nr.18 in Tragfähigkeit/Seildimension nicht ausreicht. |
