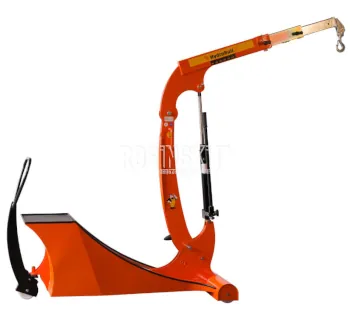

Hydrobull Kleinkrane mit Gegengewicht ITI

Die Hydrobull Kleinkrane mit Gegengewicht ITI sind kompakte Werkstattkrane zum Heben, Positionieren und verfahren von Lasten in industriellen Service- und Werkstattumgebungen. Durch das nach hinten verlagerte Fahrgestell und das integrierte Gegengewichtskonzept lässt sich der Kran besonders gut an Be- und Entladezonen sowie dicht an Maschinen heranfahren, um z. B. Werkzeugwechsel oder das Entladen von Gitterboxen zu unterstützen.

Die Baureihe ist für den gelegentlichen Einsatz (bis 25 Anwendungen pro Monat) ausgelegt und wird über eine Deichsel manuell verfahren. Für den Hub stehen je nach Variante entweder eine manuelle Kompakthydraulik (ITI500N) oder ein batterie-elektrischer Hub per Handtaster (ITI500B17) zur Verfügung.

Einsatzbereiche

• Werkzeug- und Formenwechsel an Maschinen mit begrenztem Zugang vor der Anlage.
• Wartung & Instandhaltung: Heben und Umsetzen von Baugruppen, Aggregaten und Komponenten.
• Wareneingang/Versand: Be- und Entladen sowie innerbetriebliche Verteilung von Lasten.
• Materialhandling in Produktions- und Montagebereichen mit kurzen Fahrwegen.

Unterschiede der Varianten

Die ITI-Baureihe wird in zwei Ausführungen angeboten. Beide haben eine Tragfähigkeit 500 kg und sind für den gelegentlichen Einsatz ausgelegt; sie unterscheiden sich vor allem in der Art des Hubs sowie in der maximalen Hubhöhe und dem Eigengewicht.

Sicherheitsaspekte & Normen

Für den Betrieb ist entscheidend, dass der Kran entsprechend der jeweiligen Auslegerstellung innerhalb der zulässigen Traglast/Ausladung-Kombination eingesetzt wird. Das Lastaufnahmemittel ist als DIN-Sicherheits-Wirbellasthaken mit Hakensicherung beschrieben; der Ausleger ist über ein Steckbolzensystem mehrstufig einstellbar.

Herstellerseitig werden Bezüge zur Maschinenrichtlinie 2006/42/EG sowie zur DGUV 68 genannt. Im praktischen Einsatz bedeutet das: Der Kran ist als Maschine für den industriellen Gebrauch einzuordnen und muss im Betrieb gemäß Betriebsanleitung, Gefährdungsbeurteilung und den jeweiligen betrieblichen Sicherheitsregeln verwendet, geprüft und instand gehalten werden.

Technische Daten

Arbeitsbereich: Verhältnis Tragkraft – Ausladung – Hubhöhe

Der Arbeitsbereich wird über die jeweilige Ausladung und die dazugehörige Hubhöhe in den Auslegerstellungen definiert. Die folgenden Werte sind je Variante angegeben.

Bedienung (belegbare Funktionsmerkmale)

• Fahren: manuell durch Ziehen/Schieben an der Deichsel; hohe Wendigkeit durch großen Einschlagwinkel (nahe 180° genannt).
• Ausleger: 5-fach einstellbar über Steckbolzensystem; Tragfähigkeit variiert mit der Auslegerstellung.
• ITI500N: Heben über manuelle Kompakthydraulik; Absenken über Handrad/ Ventilbedienung beschrieben.
• ITI500B17: Heben/Senken batterie-elektrisch per Handtaster mit ca. 3 m Kabel; Batterieangaben 70 Ah und Ladegerät extern 10 A genannt.

Passende Artikel/Zubehör

• Anschlagmittel (z. B. Kettengehänge, Rundschlingen) passend zur Last und zur Anschlagsituation.
• Lastaufnahmemittel für Werkstatt/Produktion (z. B. Greifer, Traversen) – je nach Bauteil und Schwerpunktlage.
• Elektrokettenzüge als ergänzende Hebelösung für stationäre Hebepunkte (wenn ein Werkstattkran nicht erforderlich ist).
• Alu-Portalkrane als Alternative für definierte Arbeitsbereiche mit höherer Flexibilität bei der Aufstellung.
