Hydrobull Gegengewicht-Krane HB

Produktbeschreibung

Die Gegengewicht-Krane HB von Hydrobull sind manuell oder batterie-elektrisch betriebene Werkstatt- und Industriekleinkrane mit nach hinten verlagertem Fahrgestell und Gegengewichtskonzept. Dadurch können sie Lasten und Maschinen direkt anfahren, auch wenn diese auf durchgängigen Sockeln stehen oder sehr breit ausfallen; die Ausleger-Positionen liegen dabei (modellabhängig) in 13 Stellungen und bieten eine große freie Ausladung vor dem Fahrwerk.

Je nach Ausführung erfolgt das Heben/Senken über eine Hydraulikpumpe (manuell) oder über einen batterie-elektrischen Hub (per Kabel-Handfernbedienung bzw. Bedienung an der Deichsel). Für das Verfahren stehen Varianten mit Fahrpositionierer FaPo® (Fahrunterstützung) sowie Modelle mit elektrischem Fahrantrieb zur Verfügung.

Einsatzbereiche

• Werkzeugwechsel und Rüstarbeiten an Maschinen (auch bei breiten Maschinenfüßen/Sockeln)
• Wartungs- und Instandhaltungsarbeiten in Produktion, Fertigung und Werkstatt
• Positionieren von Baugruppen an schwer zugänglichen Stellen durch große Ausladung und variable Hubhöhen
• Innerbetrieblicher Lasttransport (modellabhängig mit Fahrunterstützung oder elektrischem Fahrantrieb)
• Serviceeinsätze im Maschinen- und Anlagenbau, Metallbearbeitung, Montageumgebungen

Unterschiede der Varianten

Die Baureihe umfasst (bei TOMANRO gelistete) Ausführungen mit 500 kg, 1000 kg und 2000 kg Tragfähigkeit sowie unterschiedlichen Antriebs- und Bedienkonzepten.

Sicherheitsaspekte & Normen

Die Geräte werden als deutsches Produkt mit Bezug auf die Euronorm 2006/42/EG (Maschinenrichtlinie) und DGUV 68 angegeben. Für den sicheren Einsatz ist entscheidend, dass der Kran gemäß Herstellerangaben betrieben wird: Lasten nur innerhalb des Tragkraft-/Ausladungsdiagramms, Ausleger korrekt verriegelt, und Lastaufnahmemittel passend dimensioniert.

• Lastaufnahmepunkt: Ausführungen werden mit DIN-Sicherheits-(Wirbel-)Lasthaken beschrieben; Last stets sicher einhängen.
• Ausleger-Sicherung: Ausleger mit Steckbolzensystem und Ausrauschsperre zur Vermeidung unbeabsichtigten Herausfallens.
• Gegengewicht: Betrieb nur mit korrekt hergestelltem/aufgebrachtem Gegengewicht; je nach Modell entweder Gegengewichtsplatten oder füllbarer Kasten.
• Elektrische Varianten: Bei Modellen mit Fahrantrieb sind Brems- und Bedienfunktionen integraler Sicherheitsbestandteil (z. B. automatische Bremse über Deichselstellung).
• Dokumentation: Lieferung inkl. Prüfbuch und Betriebsanleitung wird angegeben.

Technische Beschreibung

Der Arbeitsbereich ergibt sich aus der Kombination von Auslegerstellung, Ausladung (u. a. vor den Rädern) und Hubhöhe. Die folgenden Tabellen bilden die (modellbezogenen) 13 Auslegerstellungen mit zugehöriger Tragkraft sowie min./max. Hubhöhe ab.

HB 500GKBRP – Hub & Fahren elektrisch

• Heben/Senken: batterie-elektrisch per Handtaster oder von der Deichsel
• Fahren: elektrischer Fahrantrieb (feinfühlig dosierbar, 1.2 kW angegeben)
• Bremsen: automatische Bremswirkung durch Loslassen bzw. Deichselstellung; Parken per Schlüssel
• Besonderheit: Aufnahme an 4 Ösen möglich, um den Kran inklusive aufgelegter Gegengewichtsplatten anzuheben (z. B. Einbringen in Schächte)

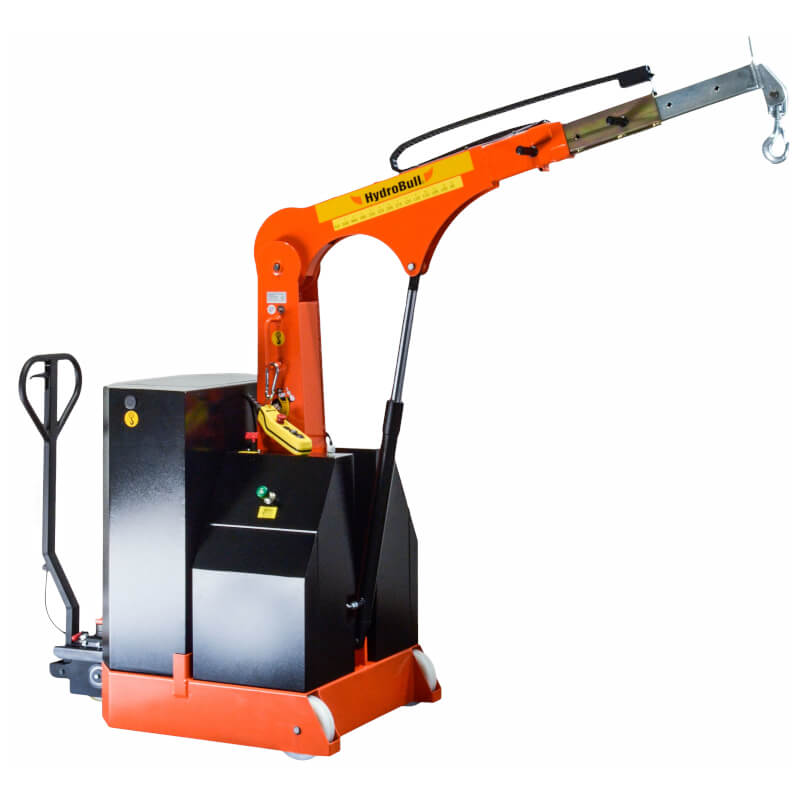

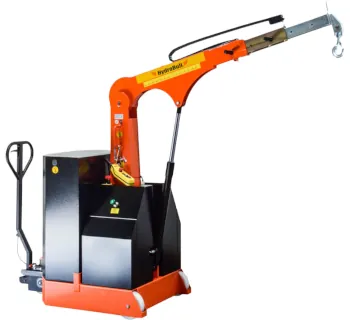

HB 500GKB18FaPo – Hub elektrisch, Fahrunterstützung FaPo®

• Heben/Senken: batterie-elektrisch per Handtaster (Kabel ca. 3 m), flexible Bedienposition nahe der Last
• Fahren: von Hand, unterstützt durch FaPo® (Fahrpositionierer)
• Gegengewicht: füllbarer Gegengewichtskasten; Deckel mit Vorrichtung für Hängeschloss (kundenseitig)

HB 1000GKFaPo – manuell, Fahrunterstützung FaPo®

• Heben/Senken: manuell über Hydrobull-Pumpe mit 4 Kraft/Hubeinstellungen (angegeben)
• Fahren: von Hand mit FaPo®; manuelle Geräte sind grundsätzlich ohne Fahrbremse beschrieben
• Ausleger: 13 Stellungen, Steckbolzensystem, Ausrauschsperre
• Ersatzteile: Dichtsätze/Ersatzteile für Zylinder und Pumpe in der Regel ab Lager; Ersatzteile für ältere Geräte auf Anfrage

HB 1000GKBRP – Hub & Fahren elektrisch

• Heben/Senken: batterie-elektrisch per Handtaster bzw. von der Deichsel
• Fahren: batterie-elektrischer Fahrantrieb (1.2 kW angegeben), für komfortables Verfahren auch über längere Strecken
• Gegengewicht: füllbarer Gegengewichtskasten, Deckel abschließbar (Hängeschloss kundenseitig)

HB 2000GKFaPo – manuell, mechanischer Fahrpositionierer

• Heben/Senken: manuell über Hydrobull-Pumpe mit 4 Kraft/Hubeinstellungen (angegeben)
• Fahren: von Hand mit mechanischem Fahrpositionierer
• Arbeitsbereich: hohe Hubhöhe und große Ausladung über 13 Stellungen

Lieferumfang (nur belegte Angaben)

• Prüfbuch und Betriebsanleitung (als inklusive Lieferung angegeben)
• HB 500GKBRP: Gegengewichtsplatten (20 Stück angegeben), Ladekabel; Ringschrauben zum Handling der Platten (beigestellt beschrieben)
