Der Mitnehmerwagen, leichte Baureihe (Conductix-Wampfler) ist ein Mitnehmer für C-Schienen-Leitungswagensysteme der Programme 0230 und 0240 und sorgt für die zuverlässige Mitnahme der Wagenkette mit Flachleitung. Die Ausführung aus Stahl, verzinkt mit Puffer und kugelgelagerten Laufrollen ist für den industriellen Betrieb ausgelegt; optional sind Laufrollen mit 2RS-Dichtung (Variante …/010) verfügbar.
Der Mitnehmerwagen, leichte Baureihe (Conductix-Wampfler) ist ein Mitnehmer für C-Schienen-Leitungswagensysteme der Programme 0230 und 0240 und sorgt für die zuverlässige Mitnahme der Wagenkette mit Flachleitung. Die Ausführung aus Stahl, verzinkt mit Puffer und kugelgelagerten Laufrollen ist für den industriellen Betrieb ausgelegt; optional sind Laufrollen mit 2RS-Dichtung (Variante …/010) verfügbar.

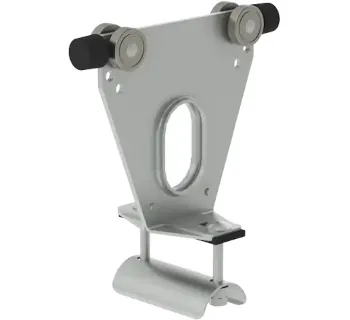

Der Mitnehmerwagen, leichte Baureihe von Conductix-Wampfler ist ein Mitnehmer für C-Schienen-Leitungswagensysteme und wird in der Wagenkette eingesetzt, um die nachfolgenden Wagen zuverlässig entlang der Fahrstrecke zu bewegen. Er ist als Mitnehmerwagen aus Stahl in leichter Baureihe mit Puffer ausgeführt und ist für die Programme 0230 und 0240 erhältlich.
Durch die Kombination aus robustem, verzinktem Stahl (Wagenkörper/Auflagen und Verbindungselemente) und kugelgelagerten Laufrollen eignet sich der Mitnehmerwagen für den industriellen Betrieb in Schleppleitungssystemen mit Flachleitung. Der Puffer unterstützt ein gedämpftes Anschlagen innerhalb der Wagenkette.
Der Mitnehmerwagen, leichte Baureihe ist für Programm 0230 und Programm 0240 verfügbar. Die Ausführungen unterscheiden sich über die jeweilige Ausführungsbezeichnung und die zugehörige Artikel-Nr.
| Ausführung | Programm | Leitung | Artikel-Nr. |
|---|---|---|---|
| 125x100/50 | 230 | Flachleitung | 023519-125x100 |
| 125x100/80 | 230 | Flachleitung | 023520-125x100 |
| 200x100/50 | 240 | Flachleitung | 024279-200x100 |
| 200x100/80 | 240 | Flachleitung | 024280-200x100 |
| 200x160/50 | 240 | Flachleitung | 024279-200x160 |
| 200x160/80 | 240 | Flachleitung | 024280-200x160 |
| Ausführung | Mitnehmerwagen aus Stahl, leichte Baureihe mit Puffer |
|---|---|
| Programme | 0230 und 0240 |
| Wagenkörper und Auflagen | Stahl, verzinkt |
| Verbindungsselemente | Stahl, verzinkt |
| Standard Laufrollen | Kugellager, galvanisch verzinkt, mit ZZ-Dichtung |
| Temperaturbereich | -30°C bis +80°C |
Für eine bessere Abdichtung können die Standard-Laufrollen (ZZ) auch mit einer 2RS-Dichtung geliefert werden. In diesem Fall ist die Bestell-Nr. mit der Variantenbezeichnung …/010 zu ergänzen.
Ausführungen für Programm 0230 und 0240.
