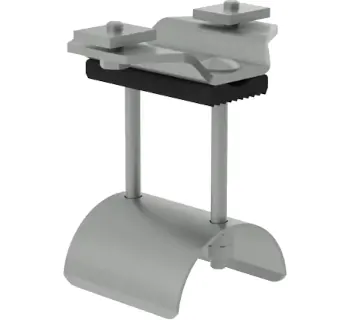

Endklemme schwere Baureihe

Wampfler Endklemme schwere Baureihe

Die Endklemme schwere Baureihe (Conductix-Wampfler) ist der feste Fixpunkt für Flachleitungen in C-Schienen-Leitungswagensystemen der Programme 230/240 und wird am Anfang der Schiene montiert. Sie hält die Leitung dauerhaft in Position und sorgt für einen definierten Systemabschluss, damit die Leitungsführung mit den Leitungswagen zuverlässig funktioniert.

Programme 230/240: Passend für C-Schienen-Leitungswagensysteme.
Fixpunkt-Funktion: Sicheres Fixieren der Flachleitung als Systemstart/-abschluss.
Schwere Baureihe: Robuste Ausführung für anspruchsvollere Anwendungen.
Werkstoff: Stahl, verzinkt (Endklemmenkörper/Auflagen und Verbindungsselemente).
Temperaturbereich: -30°C bis +80°C.
Varianten: Mehrere Ausführungen sowie Varianten in Edelstahl V4A.

19 Artikel → Endklemme schwere Baureihe

Endklemme schwere Baureihe

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Endklemme schwere Baureihe

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Endklemme schwere Baureihe

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Endklemme schwere Baureihe

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Endklemme schwere Baureihe

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Programme 230/240: Passend für C-Schienen-Leitungswagensysteme.
Fixpunkt-Funktion: Sicheres Fixieren der Flachleitung als Systemstart/-abschluss.
Schwere Baureihe: Robuste Ausführung für anspruchsvollere Anwendungen.
Werkstoff: Stahl, verzinkt (Endklemmenkörper/Auflagen und Verbindungsselemente).
Temperaturbereich: -30°C bis +80°C.
Varianten: Mehrere Ausführungen sowie Varianten in Edelstahl V4A.

Dazu passende Produkte:

Informationen: Endklemme schwere Baureihe

Die Endklemme schwere Baureihe von Conductix-Wampfler bildet den festen Fixpunkt einer Flachleitung im C-Schienen-Leitungswagensystem der Programme 230 und 240. Sie wird als Startpunkt am Anfang der C-Schiene montiert und hält die Leitung dauerhaft in Position, während sich der Verbraucher mit den Leitungswagen entlang der Schiene bewegt.

In der schweren Baureihe ist die Endklemme für robuste Systemaufbauten ausgelegt und sorgt für einen definierten Systemabschluss, sodass die Schleppleitung nicht am Einspeisepunkt verrutscht und die Leitungsführung sauber funktioniert.

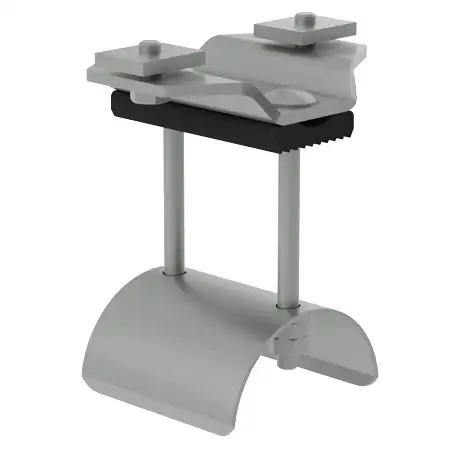

Conductix-Wampfler Endklemme schwere Baureihe (Beispielabbildung)

Einsatzbereiche

Kran- und Hallentechnik: Energie- und Steuerleitungsführung an verfahrbaren Kran-/Katzsystemen.
Fördertechnik/Intralogistik: Leitungsnachführung an verfahrbaren Förderern, Wagen und Portalen.
Maschinen- und Anlagenbau: Definierter Fixpunkt für Flachleitungen in C-Schienen-Systemen.
Allgemeine Schleppleitungs-Systeme: Als Start-/Fixpunkt in Systemen mit Leitungswagen und Mitnehmerwagen.

Varianten und Auswahl

Die Auswahl erfolgt nach Programm (230/240) und der benötigten Ausführung. Zusätzlich werden Varianten für Edelstahl V4A geführt.

Ausführung	Programm	Leitung
100x062/80	230 & 240	Flachleitung
160x062/80	230 & 240	Flachleitung
100x042/125	230 & 240	Flachleitung
160x042/125	230 & 240	Flachleitung
100x062/125	230 & 240	Flachleitung
160x062/125	230 & 240	Flachleitung
100x042/160	230 & 240	Flachleitung
160x042/160	230 & 240	Flachleitung
100x062/200	230	Flachleitung
100x062/80	230 & 240 / Edelstahl V4A	Flachleitung
100x042/125	230 & 240 / Edelstahl V4A	Flachleitung
100x062/125	230 & 240 / Edelstahl V4A	Flachleitung
160x062/125	230 & 240 / Edelstahl V4A	Flachleitung
160x042/125	230 / Edelstahl V4A	Flachleitung
100x042/160	230 / Edelstahl V4A	Flachleitung
160x042/160	230 / Edelstahl V4A	Flachleitung
100x042/160	240 / Edelstahl V4A	Flachleitung
160x042/160	240 / Edelstahl V4A	Flachleitung
160x042/200	240 / Edelstahl V4A	Flachleitung

Technische Daten

Bauteil	Endklemme (schwere Baureihe)
Programme	230, 240
Leitung	Flachleitung
Endklemmenkörper und Auflagen	Stahl, verzinkt
Verbindungsselemente	Stahl, verzinkt
Temperaturbereich	-30°C bis +80°C

Montagehinweise

Positionierung: Als definierter Startpunkt am Anfang der C-Schiene montieren und die Flachleitung dauerhaft fixieren.
Schraubverbindungen prüfen: Nach der Montage alle Verbindungen auf festen Sitz kontrollieren und im Betrieb in geeigneten Intervallen nachprüfen.

Sicherheitsaspekte

Fixpunkt-Funktion: Die Endklemme ist systemrelevant, da sie den festen Leitungsanschlusspunkt im Schleppsystem definiert.
Freigängigkeit im System: Endanschlag und erster Leitungswagen so auslegen/positionieren, dass keine Kollisionen oder Verkanten entstehen.
Korrosionsumgebung beachten: Bei erhöhter Feuchte/korrosiver Atmosphäre Varianten gemäß Systemauswahl (z. B. Edelstahl V4A) berücksichtigen.

Passende Artikel/Zubehör

Endanschlag: Sitzt im Systemaufbau zwischen Endklemme und erstem Leitungswagen und schützt vor Auflaufen.
Leitungswagen schwere Baureihe: Für die Führung der Flachleitung in der C-Schiene.
Mitnehmerwagen schwere Baureihe: Übernimmt die Mitnahme der Wagenkette (je nach Systemauslegung).
Mitnehmerarm: Zur Kopplung des Mitnehmerwagens an den ortsveränderlichen Verbraucher.
Katalog Programm 0230 und Katalog Programm 0240: Für Systemkomponenten und Auslegung.
