Mitnehmerwagen schwere Baureihe

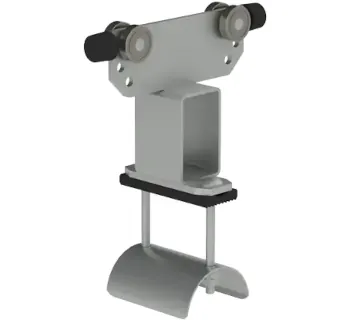

Wampfler Mitnehmerwagen schwere Baureihe

Der Mitnehmerwagen in schwerer Baureihe (Conductix-Wampfler) ist das Zug- und Kopplungselement in C-Schienen-Leitungswagensystemen der Programme 230/240 zur kontrollierten Mitnahme der Wagenkette. Über einen passenden Mitnehmerarm wird er an den bewegten Verbraucher gekoppelt und unterstützt eine robuste, geordnete Nachführung von Flachleitungen.

Schwere Baureihe: Für höhere mechanische Beanspruchungen im Leitungswagensystem.
Programme 230/240: Passend für C-Schienen-Leitungswagensysteme.
Mitnehmerfunktion: Kontrollierte Mitnahme der Wagenkette und Leitungsführung.
Material: Wagenkörper/Verbindungen aus Stahl, verzinkt (korrosionsgeschützt).
Laufrollen: Standard mit ZZ-Dichtung; Option 2 RS (Variante …/010) für bessere Abdichtung.
Edelstahl-Option: Laufrollen mit Kugellager V4A und 2 RS-Dichtung.
Temperaturbereich: Standard -30°C bis +80°C (abhängig von der Laufrollen-Variante).

45 Artikel → Mitnehmerwagen schwere Baureihe

Mitnehmerwagen schwere Baureihe

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Mitnehmerwagen schwere Baureihe

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Mitnehmerwagen schwere Baureihe

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Mitnehmerwagen schwere Baureihe

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Schwere Baureihe: Für höhere mechanische Beanspruchungen im Leitungswagensystem.
Programme 230/240: Passend für C-Schienen-Leitungswagensysteme.
Mitnehmerfunktion: Kontrollierte Mitnahme der Wagenkette und Leitungsführung.
Material: Wagenkörper/Verbindungen aus Stahl, verzinkt (korrosionsgeschützt).
Laufrollen: Standard mit ZZ-Dichtung; Option 2 RS (Variante …/010) für bessere Abdichtung.
Edelstahl-Option: Laufrollen mit Kugellager V4A und 2 RS-Dichtung.
Temperaturbereich: Standard -30°C bis +80°C (abhängig von der Laufrollen-Variante).

Dazu passende Produkte:

Informationen: Mitnehmerwagen schwere Baureihe

Der Mitnehmerwagen in schwerer Baureihe ist das Zug- und Kopplungselement in C-Schienen-Leitungswagensystemen von Conductix-Wampfler (Programme 230 und 240). Er wird in die Wagenkette integriert und übernimmt die Mitnahme der nachlaufenden Leitungswagen, sodass Flachleitungen entlang des Fahrwegs geordnet verfahren und wieder abgelegt werden.

Für den Anlagenbetrieb wird der Mitnehmerwagen typischerweise über einen passenden Mitnehmerarm an den ortsveränderlichen Verbraucher gekoppelt. Dadurch folgt die Wagenkette der Bewegung kontrolliert, und die Leitungen werden vor unnötigen Zug- und Biegebeanspruchungen geschützt.

Conductix-Wampfler Mitnehmerwagen schwere Baureihe

Einsatzbereiche

Krananlagen und Hebezeuge: Mitnahme der Leitungswagenkette entlang der Verfahrstrecke in der C-Schiene.
Fördertechnik und Materialfluss: Energie- und Steuerleitungsführung für bewegte Verbraucher über Schleppleitung.
Industrieanlagen: Robuste Leitungsnachführung in Umgebungen mit höheren mechanischen Beanspruchungen (Ausführung schwere Baureihe).
Außen-/Feuchtbereiche: Anwendungen mit Bedarf an korrosionsgeschützten Komponenten (je nach Ausführung/Variante).

Varianten und Ausführungen

Der Mitnehmerwagen schwere Baureihe ist für die Programme 230 und 240 verfügbar; zusätzlich sind Ausführungen mit Edelstahl V4A verfügbar. Für anspruchsvollere Umgebungen kann zudem die Abdichtung der Laufrollen variiert werden.

Variante	Merkmal	Bedeutung im Einsatz
Standard	ZZ-Dichtung an den Laufrollen	Geeignet für den üblichen Industrieeinsatz im angegebenen Temperaturbereich.
Option	2 RS-Dichtung an Standard-Laufrollen (Variante …/010)	Verbesserte Abdichtung der Laufrollen bei erhöhter Verschmutzung/Feuchte.
Option	Edelstahl-Laufrollen (Kugellager V4A, 2 RS)	Korrosionsbeständiger Laufrollenaufbau für passende Umgebungen.

Technische Merkmale

Programme	230, 240
Leitungstyp	Flachleitung
Wagenkörper / Auflagen	Stahl, verzinkt
Verbindungsselemente	Stahl, verzinkt
Standard-Laufrollen	Kugellager, galvanisch verzinkt, ZZ-Dichtung
Temperaturbereich (Standard)	-30°C bis +80°C
Edelstahl-Laufrollen (Option)	Kugellager V4A, 2 RS-Dichtung
Temperaturbereich (Edelstahl-Laufrollen)	-10°C bis +80°C
Hinweis zur Abdichtung	Standard-Laufrollen (ZZ) können auch mit 2 RS-Dichtung geliefert werden (Variante …/010).

Montagehinweise

Kopplung an den Verbraucher: Der Mitnehmerwagen wird über einen passenden Mitnehmerarm an den ortsveränderlichen Verbraucher angeschraubt.
Spiel im Mitnehmerfenster: Der Mitnehmerarm sollte im Mitnehmerfenster nach allen Richtungen hin ausreichend Spiel haben, um Verspannungen im Fahrbetrieb zu vermeiden.
Systemabstimmung: Komponenten wie Leitungswagen und Endklemmen werden passend zum verwendeten System (Programm 230/240) ausgewählt.

Sicherheitsaspekte

Temperaturgrenzen einhalten: Betrieb nur innerhalb des angegebenen Temperaturbereichs der gewählten Laufrollen-Variante.
Freigängigkeit sicherstellen: Ausreichendes Spiel der Kopplung im Mitnehmerfenster reduziert Verkanten und unzulässige Lastspitzen.
Komponenten abgestimmt einsetzen: Mitnehmerwagen, Leitungswagen und Endklemmen müssen im System passend kombiniert werden, damit die Wagenkette sauber verfahren kann.
Regelmäßige Sichtprüfung: Laufrollen, Befestigungen und Leitungsauflagen auf Verschleiß, lockere Verbindungen und Beschädigungen prüfen.

Passende Artikel/Zubehör

Leitungswagen schwere Baureihe (Programme 230/240)
Endklemme schwere Baureihe (Programme 230/240)
Endanschlag für C-Schienen-Leitungswagensysteme (Programme 0230/0240)
Mitnehmerarm zur Kopplung des Mitnehmerwagens an den Verbraucher
Katalog Programm 0230 und Katalog Programm 0240 zur Systemauslegung
