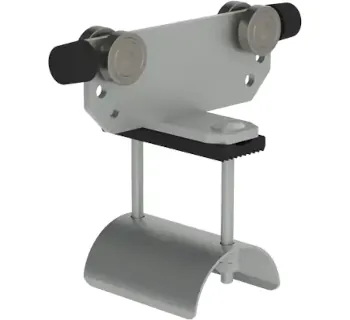

Wampfler Leitungswagen schwere Baureihe

Der Leitungswagen schwere Baureihe von Conductix-Wampfler ist ein robustes Bauteil für C-Schienen-Schleppleitungssysteme und dient zur geordneten Führung von Flachleitungen bzw. Leitungspaketen entlang einer Fahrstrecke. Das Sortiment ist für hohe mechanische Beanspruchung ausgelegt und bietet eine große Auswahl an unterschiedlichen Öffnungsbreiten und Öffnungshöhen, um Leitungen sicher aufzunehmen und gleichzeitig deren Biegeradien zu berücksichtigen.

Die Auslegung der schweren Baureihe ist nach dem Radius der Leitungsauflage strukturiert, da dieser für den Mindest-Biegeradius der Leitung entscheidend ist. Ergänzend werden die Varianten nach Fahrwerkslänge, Auflagenbreite und Auflagenhöhe gestaffelt, um eine praxisgerechte Anpassung an Leitungsquerschnitte und Einsatzbedingungen zu ermöglichen.

Einsatzbereiche

• Krananlagen und Laufkatzen: Energie- und Steuerleitungen entlang des Verfahrwegs in C-Schienen.
• Handhabungstechnik und Maschinenbau: Leitungsführung an bewegten Aggregaten und Portalen.
• Intralogistik und Fördertechnik: sichere Leitungspaket-Führung bei wiederholten Fahrzyklen.
• Industrieanlagen (Innen-/Außenbereiche je nach Ausführung): robuste Leitungswagen bei erhöhten mechanischen Anforderungen.

Varianten & Auswahl

Die Leitungswagen der schweren Baureihe werden nach dem Radius der Leitungsauflage gruppiert; verfügbar sind Auflagenradien 80 mm, 125 mm, 160 mm und 200 mm. Der Radius ist für die Einhaltung des Mindest-Biegeradius der Leitung maßgeblich und sollte so gewählt werden, dass die Leitung im Betrieb nicht unzulässig geknickt oder übermäßig gebogen wird.

Innerhalb dieser Gruppen sind die Fahrwerke nach ihrer Größe sortiert; die Fahrwerkslängen variieren von 140 mm bis 200 mm. Zusätzlich gibt es Varianten mit unterschiedlichen Auflagenbreiten (u. a. 72 mm oder 132 mm) sowie einer Staffelung nach Auflagenhöhen bis maximal 60 mm.

Hinweis zur Codierung: Die Variantenbezeichnung verschlüsselt Länge des Fahrwerks x Gesamtbreite der Auflage / Radius der Auflage.

Für korrosive oder anspruchsvollere Umgebungen sind ausgewählte Ausführungen als Edelstahl V4A verfügbar. Einzelne Varianten sind als Ausführung ohne Puffer gekennzeichnet.

Montage & Planungshinweise

• Bei der Systemauslegung den Mindest-Biegeradius der verwendeten Leitung berücksichtigen und den passenden Auflagenradius (80/125/160/200) wählen.
• Die Auswahl der Fahrwerkslänge und Auflagenbreite auf Leitungsquerschnitt, Leitungsbündel und geforderte Laufeigenschaften abstimmen.
• Auf ausreichend Platz und eine saubere Leitungsführung achten, damit Leitungen nicht scheuern und die Leitungswagen frei laufen können.
• Bei Varianten ohne Puffer den Systemaufbau so planen, dass an Schienenenden geeignete Begrenzungen/Anschläge eingesetzt werden, um mechanische Überlastungen zu vermeiden.

Sicherheitsaspekte

• Der Auflagenradius ist entscheidend für die Vermeidung von Leitungsschäden: zu kleiner Radius kann den Mindest-Biegeradius unterschreiten und zu vorzeitigem Ausfall führen.
• Leitungswagen regelmäßig prüfen: freier Lauf, keine Verklebungen/Blockaden, keine Scheuerstellen an Leitungen und fester Sitz der Bauteile.
• Schienenenden gegen unkontrolliertes Herauslaufen der Wagen absichern (z. B. durch Endanschläge), um Beschädigungen am System zu vermeiden.

Technische Übersicht

Passende Artikel/Zubehör

• Mitnehmerwagen schwere Baureihe: erster Wagen der Kette zur Kopplung mit dem bewegten Verbraucher.
• Endklemme schwere Baureihe: Fixpunkt am Systemanfang/-ende für definierte Leitungsführung.
• Endanschlag: Begrenzung der C-Schiene, verhindert Auflaufen und mechanische Beschädigungen.
• C-Schiene: Laufprofil als Basis für Leitungswagen-Systeme der Programme 0230 und 0240.
