Terrier Schienenklemme

Die Terrier Schienenklemme TRC ist eine leichtgewichtige, robuste Hebeklemme für das horizontale Heben, Transportieren und Drehen von Schienenprofilen. Sie arbeitet mit einer schienenspezifischen Aufnahme (Cam/Welle) und einem integrierten Sicherheitsmechanismus, damit die Klemme beim Anheben und Absenken nicht ungewollt verrutscht.

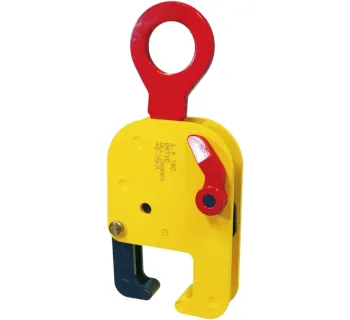

Abbildung: Terrier Schienenklemme TRC

Einsatzbereiche

Typische Anwendungen sind Gleisbau, Instandhaltung, Werkstätten und Stahlbau, wenn Schienenstücke sicher in horizontaler Lage bewegt, positioniert oder gedreht werden müssen. Durch die formschlüssige Anpassung an Schienenprofile eignet sich die TRC besonders dort, wo universelle Plattenklemmen oder Trägerklemmen nicht sicher greifen.

• Schienenprofile greifen und bewegen (Bau-/Montagestellen, Depot, Werkstatt)
• Umsetzen und Drehen von Schienenstücken (z. B. beim Ausrichten)
• Handhabung bei beengten Platzverhältnissen durch leichtes Eigengewicht

Technische Kerndaten

Varianten und Auswahlhilfe

Die TRC ist die Standardausführung für WLL 1500 kg bei 40 bis 75 mm Greifbereich. Da Schienenprofile weltweit stark variieren, sind laut Hersteller andere Profilbereiche und Tragfähigkeiten auf Anfrage verfügbar. Für Anwender bedeutet das: Auswahl immer über den tatsächlichen Profilquerschnitt, die Anschlagart (horizontales Handling) und die erforderliche WLL inkl. Sicherheitszuschlägen.

• Profilpassung: Greifbereich muss zur Schiene passen (nicht „auf Kante“ klemmen).
• WLL: Lastgewicht inkl. Anbauteile/Anschlagmittel darf 1500 kg nicht überschreiten.
• Anwendung: TRC ist für horizontales Heben/Transportieren/Drehen von Schienenprofilen ausgelegt.
• Sonderlösungen: Bei abweichenden Schienentypen oder höheren Lasten passende Ausführung anfragen.

Gefährdungsanalyse (kurz und praxisnah)

Als Lastaufnahmemittel wirkt die TRC direkt an der Last. Hauptgefahr ist ein unkontrolliertes Abgleiten durch falsche Profilwahl, Verschleiß oder fehlerhafte Bedienung. Zusätzlich entstehen Risiken durch Quetschstellen beim Ansetzen, sowie durch pendelnde Lasten in der Nähe von Personen.

Sicherheit, Normen und Prüfpraxis

Für nicht fest mit dem Kran verbundene Lastaufnahmemittel gelten in der EU u. a. Anforderungen der EN 13155 (Sicherheit – Nicht fest angetriebene Lastaufnahmemittel). In der Praxis heißt das: passende Auswahl, dokumentierte Prüfungen und konsequente Einhaltung der Herstelleranleitung. Terrier gibt zudem an, dass Hebeklemmen auf bis zu 2× WLL geprüft werden und mit einem Bruchfaktor 5× WLL ausgelegt sind (produktlinienübergreifende Herstellerangabe).

• Vor jedem Einsatz: Sichtprüfung auf Risse, Verformung, schwergängige Mechanik, Verschleiß an Greifflächen.
• Regelmäßig: Wiederkehrende Prüfung durch befähigte Person nach BetrSichV/DGUV-Praxis (Betriebsmittelprüfung).
• Nur senkrechte Krafteinleitung: keine Seitenkräfte/Schrägzüge am Anschlagpunkt erzeugen.
• Ersatzteile: Beschädigte Teile sofort ersetzen; bei Bestellung Modell, Tragfähigkeit, Greifbereich und Seriennummer angeben.

Passende Artikel und Zubehör (für den sicheren Einsatz)

Für ein sicheres System werden zur TRC typischerweise geeignete Anschlagmittel (z. B. Kettengehänge, Schäkel, Verbindungselemente) und ein passendes Hebezeug benötigt. Wenn im Betrieb unterschiedliche Lasten bewegt werden, sind ergänzend weitere Terrier-Klemmen sinnvoll, z. B. für Platten, Träger oder Rohre – damit jede Geometrie mit dem dafür vorgesehenen Lastaufnahmemittel gehandhabt wird.

• Terrier Ersatzteile / Reparatursätze: für Wartung und schnellen Austausch im Feld (seriennummernbezogen).
• Terrier Trägerklemmen: wenn statt Schienen auch Trägerflansche als Anschlag-/Hebepunkt genutzt werden.
• Terrier Plattenklemmen: für vertikales Heben/Transportieren von Stahlplatten (anwendungsabhängig).
• Terrier Rohrklemmen: für das sichere Greifen runder Querschnitte (Rohre/Schalen).
