Terrier Vierkantrohr-Greifer

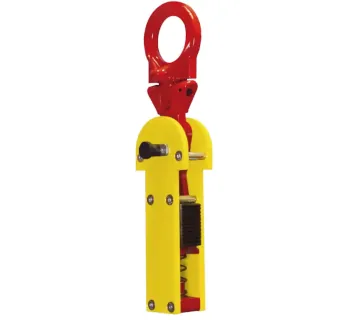

Der Vierkantrohr-Greifer von Terrier ist für das vertikale Heben und sichere Transportieren von Konstruktionen ausgelegt, bei denen ein Vierkantrohr als Rahmen dient (z. B. mobile Einheiten). Unter Last bewegt sich das Greifelement seitlich und verzahnt sich in die Rohrseiten, wodurch eine hohe Klemmkraft entsteht.

Einsatzbereiche

• Heben und Positionieren von Rahmenkonstruktionen aus Vierkantrohr (vertikal).
• Montage- und Logistikprozesse, bei denen Bauteile an einem Rahmenprofil sicher aufgenommen werden müssen.
• Innerbetrieblicher Transport von Einheiten, bei denen ein definierter Greifbereich am Rohrrahmen verfügbar ist.

Varianten und Auswahlhinweise

Auf der TOMANRO-Typenseite ist aktuell der Standardtyp 3 TCK gelistet. Entscheidend für die Auswahl ist der Greifbereich (Maulöffnung) des Vierkantrohrs sowie die geforderte Tragfähigkeit. Beachten Sie außerdem die geforderte Mindestlast: Sie beträgt 10% der maximalen Tragfähigkeit.

Technische Hinweise

• Zulässige Werkstückoberfläche: maximal HRC 37 bzw. 345 Hb (für eine sichere Verzahnung ohne unzulässigen Verschleiß).
• Zusätzliche Flexibilität durch scharnierenden Tragring (max. 30° Auslenkung) für praxisgerechtes Anschlagen.
• Die kompakte Bauform ist so ausgelegt, dass der Greifer nicht mehr Platz benötigt als das Vierkantrohr selbst.

Häufige Fehler in der Praxis

• Falscher Rohrtyp: Einsatz an Rundrohr oder unzureichend stabilen Rahmenprofilen statt geeignetem Vierkantrohr.
• Unterlast: Heben unterhalb der geforderten Mindestlast (10%) kann die Klemmwirkung beeinträchtigen.
• Verschmutzte/ölige Kontaktflächen: Reduzierte Reibung und schlechtere Verzahnung – Kontaktzone vor dem Hub reinigen.
• Schrägzug bzw. ungünstige Krafteinleitung (z. B. seitliches Ziehen) statt sauberem, vertikalem Hub.
• Missachtung der Materialgrenze HRC 37 / 345 Hb, was zu erhöhtem Verschleiß oder unzuverlässiger Klemmung führen kann.

Sicherheitsaspekte und Dokumentation

Verwenden Sie den Vierkantrohr-Greifer ausschließlich mit geeigneten Hebepunkten am Rahmen und nur durch unterwiesenes Personal. Vor jedem Einsatz sind Sichtprüfung (Verzahnung, Mechanik, Tragring, Beschädigungen) sowie eine Funktionsprobe ohne Last sinnvoll; zusätzlich sind wiederkehrende Prüfungen gemäß den betrieblichen Vorgaben einzuplanen. Für Hebeklemmen gelten in der Praxis Regelwerke für nicht fest mit dem Hebezeug verbundene Lastaufnahmemittel (z. B. EN 13155); die konkrete Konformität und zulässige Einsatzbedingungen entnehmen Sie bitte der Betriebsanleitung.

Passende Artikel für den Einsatz

Für den sicheren Betrieb wird zusätzlich ein geeignetes Anschlagmittel benötigt (z. B. Anschlagketten oder textile Anschlagmittel) sowie passende Verbindungselemente wie Schäkel. Wenn in Ihrem Betrieb mehrere Greifaufgaben anfallen, können ergänzend weitere Terrier-Greifer (z. B. Hebeklemmen für Platten) sinnvoll sein, um unterschiedliche Geometrien mit jeweils passendem Greifprinzip abzudecken.
