Terrier Rohr- und Rundmaterial- Klemme

Die Terrier TTL ist eine leichtgewichtige Hebeklemme für das horizontale Heben und Transportieren von Rohren, Rundmaterial, Rohrbündeln und ähnlichen zylindrischen Lasten. Der Arbeitsbereich deckt – je nach Ausführung – Greifbereiche von 48.3 bis 508 mm und Tragfähigkeiten von 500 bis 3000 kg ab.

Die Klemme wird in offener Position verriegelt; für den Hub muss der Bediener den Griff betätigen und oben halten, während die Kraft an der Hebeöse nach oben wirkt. Beim Ablegen der Last kann die Klemme automatisch entriegeln – daher ist ein kontrolliertes Absetzen entscheidend.

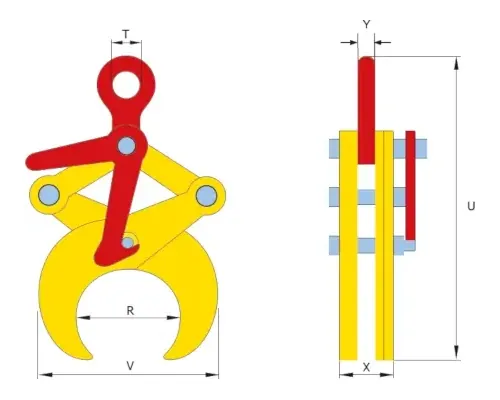

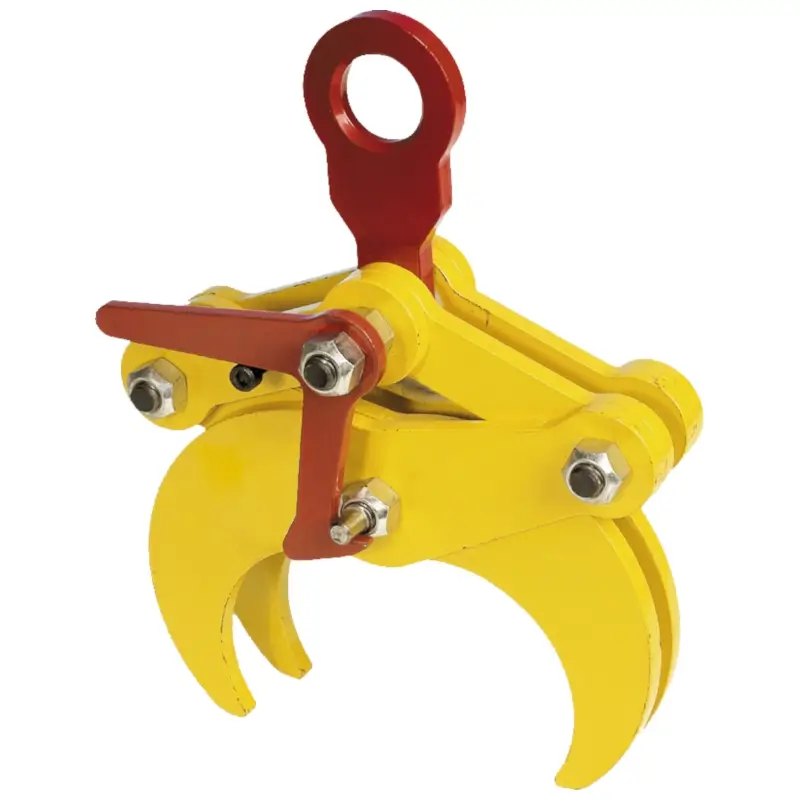

Abbildung: Terrier TTL – Rohr- und Rundmaterial-Klemme (Beispieldarstellung).

Einsatzbereiche

• Stahlbau und Metallhandel: horizontales Umsetzen von Rohren und Rundmaterial
• Fertigung und Werkstatt: Transport von Walzen, Stangen, Rohrbündeln
• Montage: Positionieren zylindrischer Komponenten an Kran/Flaschenzug
• Lager/Logistik: sicheres Handling beim Ein- und Auslagern (bei geeigneter Lastform)

Varianten und Unterschiede

Die TTL-Serie unterscheidet sich primär über Tragfähigkeit, Greifbereich und Eigengewicht. Damit lässt sich die Klemme passend zum Rohr- bzw. Rundmaterial-Durchmesser und zur Last auswählen. (Hinweis: EAN-Nummern sind auf den TOMANRO-Typenseiten zu diesen Ausführungen nicht ausgewiesen.)

Optional kann die Klemme mit Schutzbelag geliefert werden, um Beschädigungen am Hebegut zu vermeiden (z. B. bei empfindlichen Oberflächen oder beschichteten Rohren).

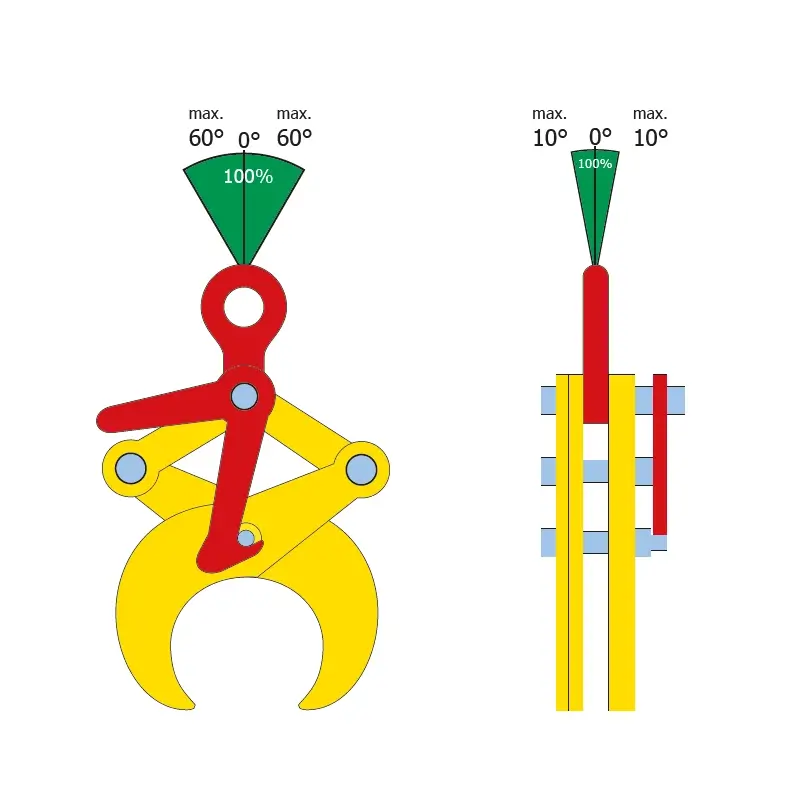

Anwendung: Grafischer Hinweis zur kraftschlüssigen Lastaufnahme und zur bevorzugten Ausrichtung beim Hub.

Gefährdungsanalyse

Als kraftschlüssiges Lastaufnahmemittel hängt die Sicherheit maßgeblich von korrekter Auswahl, korrektem Anschlagen und Lastzustand ab. Typische Gefährdungen und Gegenmaßnahmen:

• Abrutschen/Schlupf durch falschen Greifbereich, verunreinigte Kontaktflächen, konische/ovale Rohre → Greifbereich prüfen, Kontaktflächen reinigen, nur geeignete Lastformen heben
• Überlast (WLL überschritten) oder dynamische Lasten (Rucken/Schlag) → WLL einhalten, ruhig anheben, keine Stoßbelastung, geeigneten Kranbetrieb sicherstellen
• Schrägzug/Querkräfte an der Hebeöse → nur so anschlagen, dass die Kraft nach oben in Richtung Hebeöse wirkt; Seitenlasten vermeiden
• Quetsch-/Scherstellen an Klemmenbacken und Mechanik → Hände aus dem Greifbereich, Handschutz, klare Kommunikation zwischen Anschläger/Kranführer
• Unkontrolliertes Entriegeln beim Absetzen → Last vollständig absetzen und sichern, erst dann entlasten/abnehmen; niemals unter schwebender Last arbeiten
• Oberflächenschäden am Hebegut (z. B. beschichtet) → Schutzbelag/Schonlösung einsetzen oder passende Schon-Hebeklemme wählen

Sicherheitsaspekte und Normen

Für Lastaufnahmemittel wie Hebeklemmen gelten hohe Anforderungen an Auswahl, Betrieb und Instandhaltung. In Europa ist EN 13155 die zentrale Sicherheitsnorm für nicht fest am Kran montierte Lastaufnahmemittel (u. a. Klemmen). Ergänzend sind betriebliche Vorgaben zur Prüfung und zur Unterweisung relevant (z. B. DGUV-Regelwerke).

• Vor Einsatz: Sichtprüfung (Risse, Verformung, Funktion des Griff-/Verriegelungsmechanismus, Kennzeichnung)
• Wiederkehrende Prüfung: durch befähigte Person gemäß betrieblich festgelegter Frist
• Betrieb: niemals unter schwebender Last, keine Seitenlasten, keine ungeeigneten Lastformen
• Dokumentation: Prüf- und Wartungsnachweise verfügbar halten (z. B. im Hebezeugbetrieb)

Passende Artikel und Zubehör

Für einen sicheren Einsatz der Terrier TTL werden in der Praxis zusätzlich passende Anschlagmittel und Verbindungselemente benötigt – abgestimmt auf WLL, Anschlagart und Hubgerät. Typische Kombinationen sind Kettengehänge oder Rundschlingen (je nach Vorgabe), passende Schäkel sowie ein geeignetes Hebezeug (z. B. Kettenzug). Wenn das Hebegut empfindlich ist, empfiehlt sich eine Ausführung mit Schutzbelag oder alternativ eine passende Schonlösung aus dem Terrier-Programm.

• Anschlagmittel (z. B. Kettengehänge) passend zur WLL und Anschlagart
• Schäkel / Verbindungselemente passend zur Hebeöse und Tragmittelgeometrie
• Hebezug / Kettenzug für kontrolliertes, ruckfreies Anheben
• Alternative Terrier-Rohrgreifer (z. B. für empfindliche Rohre oder Schwerlast-Szenarien)
