Terrier Trägerklemme mit großer Aufhängeöse

Terrier Trägerklemme mit großer Aufhängeöse FSV / FSVS / FSVSU

Die Terrier Trägerklemme mit großer Aufhängeöse ist eine Mehrzweck-Schraubklemme zum horizontalen Heben und Transportieren von Doppel-T-Trägern, Profilen und Strukturen. Durch das gleichmäßige Öffnen und Schließen beider Klemmenhälften lässt sich die Klemme schnell am Trägerflansch ansetzen und über die Spindel kraftschlüssig fixieren. Je nach Ausführung steht ein Greifbereich von 75 - 450 mm (FSV) bzw. 75 - 560 mm (FSVS/FSVSU) zur Verfügung; die Tragfähigkeiten reichen typabhängig von 1000 kg bis 10000 kg.

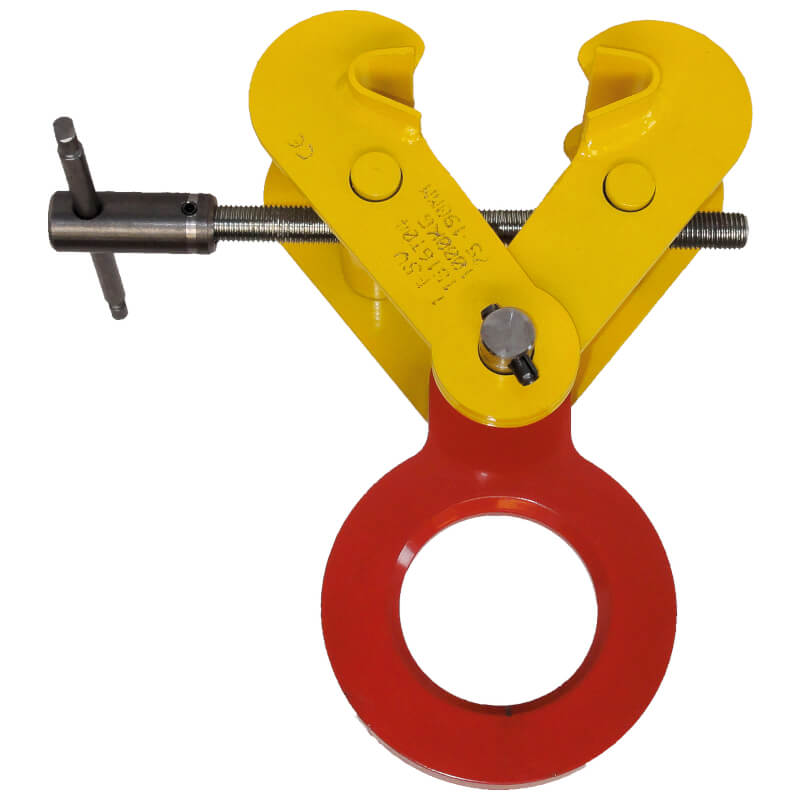

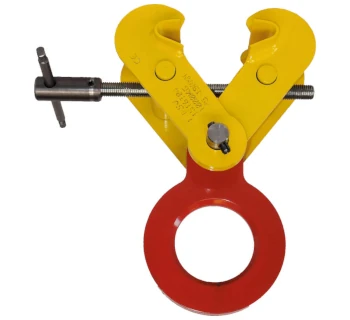

Bild: Trägerklemme mit großer Aufhängeöse (Beispielabbildung, Ausführung kann abweichen).

Einsatzbereiche

• Horizontales Heben und Transportieren von Stahl-(H)-Trägern, Profilen und Strukturen
• Positionieren und Umsetzen von Trägern bei Montage, Fertigung, Lager und Baustelle
• Verwendung als temporärer Anschlagpunkt (z. B. für Montage-/Zugarbeiten), wenn dies in der Anwendung ausdrücklich zulässig ist
• Geeignet für schlanke sowie besonders breite Träger (ab 2000 kg auch in erweiterten Ausführungen)

Varianten & Unterschiede

Die Typen FSV, FSVS und FSVSU unterscheiden sich vor allem durch Greifbereich, Tragfähigkeit und Baugröße. Während FSV je nach Variante bis 10000 kg abdeckt, sind FSVS/FSVSU für größere Greifweiten bis 560 mm ausgelegt; FSVSU ist zusätzlich mit Schwerlast-Gehäuse und universeller scharnierender Anschlagöse ausgestattet.

Häufige Fehler (Praxis)

• Greifbereich überschritten: Trägerflansch liegt außerhalb der angegebenen min./max. Flanschbreite → unsicherer Sitz oder Montage nicht möglich.
• Spindel nicht vollständig angezogen: zu geringe Klemmkraft kann Spiel, Verrutschen oder Verkanten begünstigen.
• Falsche Lastorientierung: Klemme ist für definierte zulässige Gebrauchslagen ausgelegt (z. B. Heben/Transport aus vertikaler Position und Nutzung als Hebepunkt – Details siehe Bedienungsanleitung).
• Schrägzug / Querkräfte: seitliche Belastungen erhöhen das Risiko von Verdrehen am Flansch und können Bauteile überlasten.
• Klemmstelle ungeeignet: Schweißspritzer, starke Korrosion oder Anbauteile verhindern plan anliegende Greifplatten.

Sicherheitsaspekte & Normen

Terrier gibt für die FSV/FSVS/FSVSU-Serie die Konformität u. a. mit der europäischen Norm NEN 13155 sowie ASME B30.20 an und verweist zudem auf die Maschinenrichtlinie 2006/42/EG. Für den sicheren Betrieb gilt: WLL strikt einhalten, nur in zulässigen Lastwinkeln arbeiten, Lastweg freihalten und die Klemme regelmäßig prüfen (Sicht-/Funktionsprüfung vor Einsatz; wiederkehrende Prüfung gemäß Betriebsvorgaben/Anleitung).

• Vor jeder Nutzung: Rahmen, Gelenke, Spindel/Gewinde und Greifplatten auf Verschleiß, Risse und Verformungen prüfen.
• Lastaufnahme: Klemme korrekt positionieren, Spindel fest anziehen, erst dann Last langsam aufnehmen (keine Rucklasten).
• Personenschutz: niemals unter schwebender Last arbeiten, nur geschultes Personal, geeignete PSA.

Passende Artikel & benötigtes Zubehör

Für den Einsatz der Trägerklemme werden typischerweise passende Schäkel oder Verbindungselemente, geeignete Anschlagmittel (z. B. Anschlagketten/Rundschlingen) sowie ein Hebezeug (z. B. Kettenzug) benötigt. Achten Sie darauf, dass alle Komponenten der Hebekette durchgängig zur benötigten Tragfähigkeit passen und der Anschlag so erfolgt, dass die Last kontrolliert und möglichst geradlinig eingeleitet wird.
