Terrier Klemmen zum Heben von Rohren

Die Terrier Rohrhebeklemmen TPH / TPH-HD sind Schwerlastklemmen für das horizontale Heben und Transportieren von Stahl- und Betonrohren – mit kunststoffbeschichteten Greifflächen, um das Rohr möglichst beschädigungsarm zu handhaben. Sie werden immer paarweise eingesetzt; je nach Ausführung liegt die Tragfähigkeit pro Paar im Bereich 1500 – 60000 kg bei Greifbereichen bis 70 mm.

Für extreme Schwerlast-Hebesituationen (z. B. Be- und Entladen von Schiffen) ist die Variante TPH-HD vorgesehen; sie verfügt u. a. über einen spezifischen Griff zur erleichterten Handhabung sowie einen druckunempfindlichen Kunststoffüberzug, der sich leicht wechseln lässt.

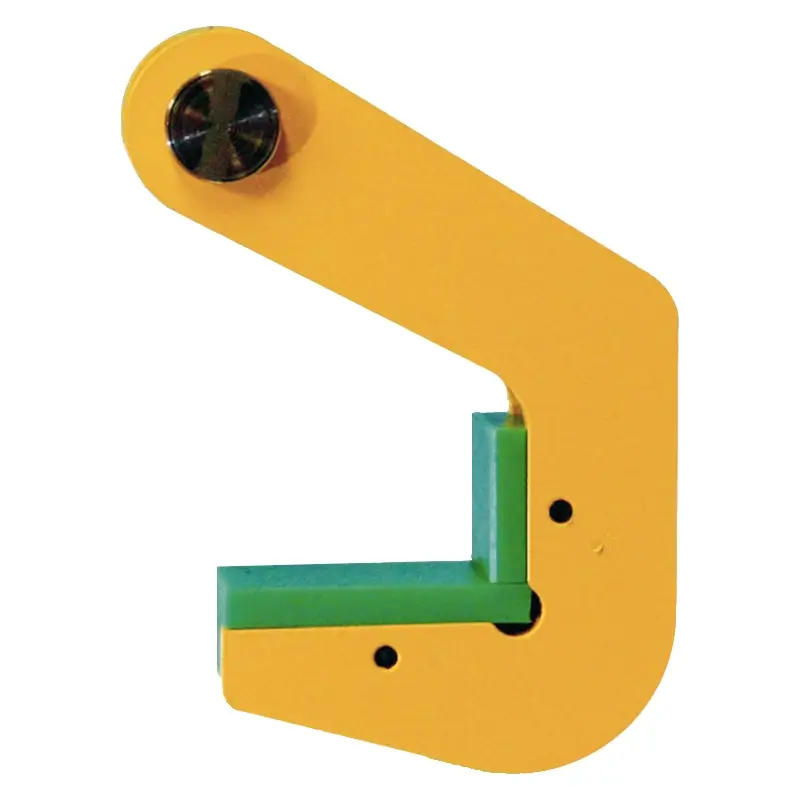

Bild zur Orientierung

Abbildung: Beispielansicht einer Terrier TPH-Rohrhebeklemme (TOMANRO).

Einsatzbereiche

• Baustelle / Tiefbau: Handling von Betonrohren beim Verlegen und Umsetzen (horizontal).
• Stahlbau / Industrie: Stahlrohre und Rohrsegmente im Werks- und Lagertransport.
• Umschlag / Logistik: Verladen und Positionieren von Rohren mit 2-Strang-Gehänge (paarweiser Einsatz).
• Schwerlastumschlag: TPH-HD für Anwendungen mit besonders hohen Lasten und robustem Handling.

Ziel ist ein formschlüssiges Greifen mit Schonung der Rohr-Oberfläche durch den Kunststoffbelag – bei korrekter Auswahl von Tragfähigkeit und Greifbereich.

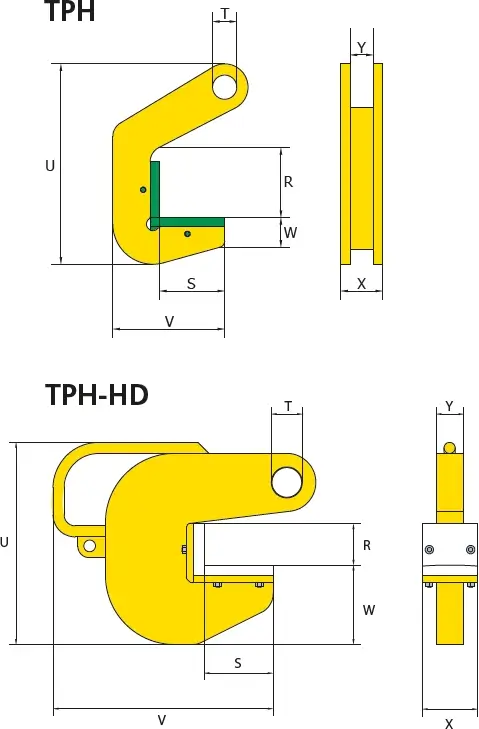

Varianten und Unterschiede (Auswahlhilfe)

Die Serie teilt sich in TPH (bis Greifbereich 0 – 70 mm) und TPH-HD (bis Greifbereich 0 – 60 mm) auf. Die TPH-HD-Ausführungen sind auf extreme Schwerlast ausgelegt und bieten einen zusätzlichen Griff für die Handhabung.

Hinweis: Für die Auslegung gilt die Tragfähigkeit je Paar (nicht pro Einzelklemme) und die Klemmen müssen immer paarweise eingesetzt werden.

Technische Kerndaten (Auszug – ohne Abmessungen)

Der Greifbereich liegt modellabhängig zwischen 0 – 40 mm, 0 – 50 mm und 0 – 70 mm (TPH) bzw. 0 – 60 mm (TPH-HD). Der Kunststoffüberzug ist wechselbar, was die Klemme wartungsfreundlich macht.

EAN/GTIN: In den oben ausgewerteten TOMANRO-Produktseiten ist keine EAN angegeben. (Falls Sie EANs benötigen, kann sie ggf. nur aus Herstellerunterlagen / Lieferschein-Daten zuverlässig ergänzt werden.)

Wichtig: Weitere Modellstufen (z. B. 12 / 15 / 20 TPH sowie TPH-HD 5–60) sind verfügbar; die Greifbereiche sind oben in der Auswahlhilfe zusammengefasst.

Gefährdungsanalyse (Praxis)

Sicherheitsaspekte und Normen

• EN 13155 behandelt Sicherheitsanforderungen für nicht fest am Kran montierte Lastaufnahmemittel (u. a. Klemmen) und enthält Nachweise zu Festigkeit/Ermüdung; bei besonderen Risikoszenarien verweist sie auf ergänzende Betrachtungen.
• Für den Betrieb und die Organisation von Auswahl, Benutzung und Prüfungen ist in Deutschland die DGUV Regel 109-017 eine zentrale Orientierung (Gefährdungen, Schutzmaßnahmen, Prüfhinweise).
• Herstellerseitig wird bei Terrier-Hebeklemmen u. a. ein Bruchfaktor 5 × WLL sowie Prüfung bis 2 × WLL und Testzertifikat beschrieben (modell-/baureihenbezogen).

Praktische Kernregeln: niemals unter schwebender Last stehen, Last ruhig anheben (keine Schocklasten), Greifflächen sauber halten und nur an tragfähigen, geeigneten Rohrbereichen ansetzen.

Häufige Fehler in der Anwendung

• Einzelnutzung einer Klemme statt paarweise (führt zu Instabilität und Risikosteigerung).
• Falscher Greifbereich: Rohrkontakt außerhalb des zulässigen Arbeitsbereichs → unsicherer Sitz.
• Überlast (WLL je Paar nicht beachtet) oder Schockbelastung durch ruckartigen Hub.
• Verschleiß ignoriert: beschädigter/abgenutzter Kunststoffbelag wird nicht gewechselt (obwohl wartungsfreundlich).
• Schiefzug durch ungleich lange Anschlagstränge bzw. fehlende Ausgleichstraverse.

Passende Artikel (für ein komplettes Hebeset)

Für den sicheren Betrieb werden typischerweise weitere Komponenten benötigt (Auswahl abhängig von Tragfähigkeit, Hubgerät und Anschlagpunkten):

• 2-Strang-Anschlagmittel (Kette oder Drahtseil) passend zur WLL und zum Anschlagwinkel.
• Schäkel / Verbindungselemente (z. B. Omega-/Bügelschäkel) zur Koppelung an Klemme und Kranhaken.
• Aufhängekopf / Masterlink für die saubere Zentralaufhängung eines 2-Strang-Gehänges.
• Traverse (bei langen/empfindlichen Rohren), um Schiefzug zu reduzieren und die Last ruhig zu führen.
• Wartung: Austausch-/Ersatzteile für Kunststoffbeläge (da wechselbar, lohnt ein Ersatzsatz im Bestand).
