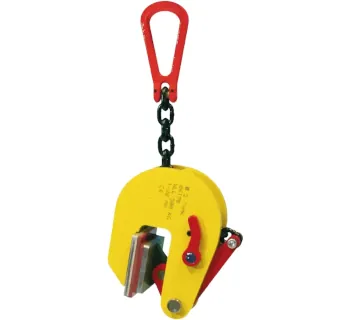

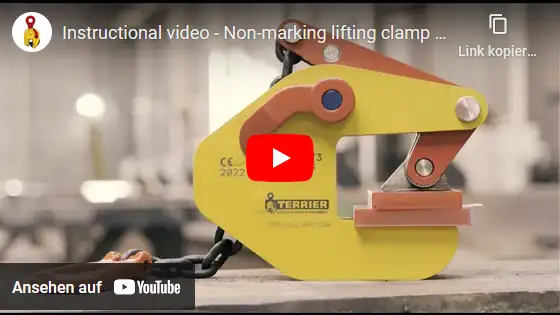

Terrier Schongreifer (TNMK/STNMK)

Der Schongreifer (TNMK/STNMK) von Terrier ist eine mechanische Hebeklemme für das vertikale Heben, Transportieren und Drehen von Platten und Strukturen, bei denen die Oberfläche spurenlos bleiben muss. Die Klemme arbeitet mit Synthetik-Reibungsschutz-Pads und ist so ausgelegt, dass sie beim Anheben und Absetzen durch einen Sicherheitsmechanismus stabil bleibt. Je nach Ausführung stehen Tragfähigkeiten von 500 kg bis 3000 kg zur Verfügung, ohne dass eine Mindest-Tragfähigkeit der Last gefordert ist.

Einsatzbereiche

Der Schongreifer eignet sich für Anwendungen, bei denen Platten sicher gegriffen werden müssen, ohne die Oberfläche zu beschädigen – z. B. in Metallbau, Fertigung, Lager/Logistik, Fassadenbau oder bei empfindlichen Werkstoffen.

• Edelstahl, Stahl (auch beschichtet/lackiert), Aluminium
• Naturstein, Kompositmaterialien, Glas, Kunststoff
• Holz und andere empfindliche, glatte Oberflächen
• Vertikales Heben, innerbetrieblicher Transport, Drehen/Positionieren einzelner Platten

Varianten und Unterschiede

Die Baureihe unterscheidet sich im Wesentlichen über Tragfähigkeit und Greifbereich. Die TNMK-Typen decken einen breiten Greifbereich ab, während STNMK für einen speziellen, größeren Greifbereich in einem definierten Segment ausgelegt ist.

Auswahlhilfe: Für wechselnde Materialdicken und möglichst universellen Einsatz ist meist ein TNMK passend. Wenn regelmäßig im Bereich 17 - 37 mm gegriffen wird, kann STNMK durch den darauf optimierten Greifbereich die bessere Wahl sein.

Aufbau, Material und Lieferumfang

Die Klemme besitzt ein Schwerlast-Klemmengehäuse und arbeitet mit 2 Synthetik-Reibungsschutz-Pads, um Oberflächen markierungsfrei zu greifen. Für flexible Anschlagmöglichkeiten ist sie mit einem Kettentragring bzw. Chain lifting shackle ausgeführt.

• Synthetik-Pads zur Schonung empfindlicher Oberflächen
• Sicherheitsmechanismus gegen Verrutschen beim Anheben/Absetzen
• Arretierung in offener und geschlossener Position
• Wartungsfreundlich durch robustes, praxisorientiertes Design

Lieferumfang: Ein Schongreifer (je nach Typ) mit integrierter Anschlaglösung (Kette/Tragring). Weitere Komponenten wie Anschlagketten, Traversen oder Schäkel sind abhängig von Ihrer Anschlagsituation separat zu wählen.

Bedienung und Bedienerfreundlichkeit

Die Handhabung ist auf schnelles Ansetzen und kontrolliertes Lösen ausgelegt: Die Klemme wird geöffnet, vollständig auf die Platte bis zum sauberen Sitz der Backen aufgeschoben und anschließend über die Sicherheitsverriegelung geschlossen. Zum Abnehmen muss die Klemme vollständig entlastet werden (Kette/Anschlag lose), erst dann wird geöffnet.

• Platte im zulässigen Greifbereich wählen und Klemme vollständig ansetzen
• Sicherheitsgrendel schließen und vor dem Hub Sitz kontrollieren
• Zum Lösen: Last absetzen, Anschlag entspannen, erst dann entriegeln und abnehmen

Häufige Fehler in der Praxis

• Klemme nicht vollständig bis zum korrekten Sitz aufgeschoben (reduzierte Haltekraft).
• Greifbereich unter- oder überschritten (unsicheres Greifen).
• Verschmutzte oder beschädigte Reibschutz-Pads (verminderte Reibung, mögliche Spuren).
• Last wird abgenommen, obwohl die Klemme noch unter Spannung steht (erschwertes/gefährliches Lösen).
• Mehrere Platten gleichzeitig ohne geeignete Freigabe/Verfahren gegriffen.

Sicherheitsaspekte und Normen

Der Schongreifer ist ein kraftschlüssiges Lastaufnahmemittel. Achten Sie auf eine fachgerechte Anwendung gemäß Betriebsanleitung, insbesondere auf korrektes Ansetzen, Verriegeln und das vollständige Entlasten vor dem Öffnen. Pro Hub sollte nur eine Platte transportiert bzw. gehoben werden, sofern nicht ein anderes Verfahren explizit freigegeben ist.

• Verriegelung und Arretierung (offen/geschlossen) vor jedem Hub prüfen
• Last nicht über Personen führen; Gefahrenbereich absperren
• Regelmäßige Prüfung durch eine befähigte Person (mindestens jährlich, je nach Einsatz auch häufiger)
• Orientierung an gängigen Anforderungen für lose Lastaufnahmemittel (z. B. EN 13155) und an den betrieblichen Vorschriften

Passende Artikel für den Einsatz

Für den sicheren Betrieb werden häufig ergänzende Komponenten benötigt – abhängig davon, ob Sie mit einer Klemme, paarweise oder mit mehreren Klemmen heben. Bei mehreren Klemmen empfiehlt sich eine saubere Lastverteilung (z. B. über Traverse), um gleichmäßige Belastung sicherzustellen.

• Terrier TNMK-A als Alternative mit großem, einstellbarem Greifbereich (für deutlich dickere Platten).
• Terrier TNMH für horizontales, markierungsfreies Heben (paarweise Anwendung).
• Terrier TBLC für spurenloses Heben von Blöcken und parallelseitigen Strukturen.
• Traverse zur Lastverteilung bei mehreren Klemmen sowie Anschlagketten/Schäkel passend zur Tragfähigkeit.
