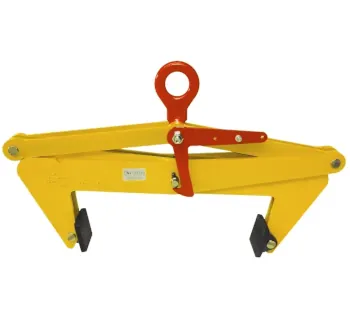

Terrier Schongreifer für Blöcke
Der Terrier Schongreifer für Blöcke TBLC ermöglicht das spurenlose, vertikale Heben von Bauteilen mit parallelen Seiten – ohne Mindest-Tragfähigkeit und mit Greifbereich 30–500 mm bei Tragfähigkeit 500–3000 kg. Je nach Variante liegt das Gewicht bei ca. 7–33 kg und die Klemme eignet sich besonders für empfindliche Oberflächen, da Synthetik-Pads Kratzer und Abdrücke minimieren.
- Spurenloses Heben dank 2 Synthetik-Reibungsschutz-Pads
- Großer Greifbereich für unterschiedliche Block-/Plattenstärken (30–500 mm)
- Keine Mindest-Tragfähigkeit – auch für leichtere Lasten geeignet
- Sicheres Handling: in offener Position verriegelt, schließt beim Anheben, öffnet beim Absetzen
- Robuster Schwerlast-Körper für den täglichen Industrieeinsatz
- Wartungsfreundlich: Ersatz-/Verschleißteile wie Pads einfach austauschbar
Der Terrier Schongreifer für Blöcke TBLC ermöglicht das spurenlose, vertikale Heben von Bauteilen mit parallelen Seiten – ohne Mindest-Tragfähigkeit und mit Greifbereich 30–500 mm bei Tragfähigkeit 500–3000 kg. Je nach Variante liegt das Gewicht bei ca. 7–33 kg und die Klemme eignet sich besonders für empfindliche Oberflächen, da Synthetik-Pads Kratzer und Abdrücke minimieren.
- Spurenloses Heben dank 2 Synthetik-Reibungsschutz-Pads
- Großer Greifbereich für unterschiedliche Block-/Plattenstärken (30–500 mm)
- Keine Mindest-Tragfähigkeit – auch für leichtere Lasten geeignet
- Sicheres Handling: in offener Position verriegelt, schließt beim Anheben, öffnet beim Absetzen
- Robuster Schwerlast-Körper für den täglichen Industrieeinsatz
- Wartungsfreundlich: Ersatz-/Verschleißteile wie Pads einfach austauschbar
Informationen: Schongreifer für Blöcke
Der Terrier Schongreifer für Blöcke TBLC ist eine Vertikal-Hebeklemme zum spurenlosen Heben und Transportieren von Blöcken, Platten und Strukturen mit parallelen Seiten. Für den Oberflächenschutz sorgen zwei Synthetik-Reibungsschutz-Pads, wodurch Kratzer und Druckstellen auf empfindlichen Materialien (z. B. Aluminium, Edelstahl, Naturstein, lackierte Werkstücke, Holz, Glas, Kunststoffe) deutlich reduziert werden.
Die Klemme wird in offener Position verriegelt. Zum Heben wird der Griff betätigt und gehalten, während die Anschlagöse nach oben belastet wird – dadurch schließt die Klemme und greift die Last beidseitig; beim Absetzen kann sie automatisch entriegeln, weshalb ein kontrolliertes Absetzen entscheidend ist.
Einsatzbereiche
- Metallbau / Fertigung: Handling von Blöcken und Bauteilen mit empfindlicher Oberfläche
- Naturstein / Werkstein: Transport von Werkstücken ohne sichtbare Greifspuren
- Komposit und beschichtete Materialien: schonendes Heben ohne Beschädigung der Oberfläche
- Lager / Logistik: sicheres Umsetzen und Positionieren von blockartigen Lasten
Unterschiede der Varianten
Die TBLC-Serie wird über WLL, Greifbereich und Eigengewicht passend zur Last ausgewählt. Der Gesamt-Arbeitsbereich der Serie liegt bei 30 bis 500 mm und die Tragfähigkeit reicht von 500 bis 3000 kg (modellabhängig).
| Ausführung | WLL (kg) | Greifbereich min–max (mm) | Gewicht ca. (kg) | Artikel-Nr. (TOMANRO) | EAN |
|---|---|---|---|---|---|
| 0.5 TBLC | 500 | 30 – 110 | ca. 7 | TER-801005 | nicht ausgewiesen |
| 1 TBLC | 1000 | 100 – 230 | ca. 12.3 | TER-801010 | nicht ausgewiesen |
| 2 TBLC | 2000 | 220 – 360 | ca. 18 | TER-801020 | nicht ausgewiesen |
| 3 TBLC | 3000 | 350 – 500 | ca. 33 | TER-801030 | nicht ausgewiesen |
Auswahl-Tipp: Greifbereich nicht „am Limit“ betreiben (z. B. keine Lasten, die nur minimal in den Greifer greifen). Für maximale Betriebssicherheit sollte die Last vollflächig an den Pads anliegen und die Krafteinleitung an der Anschlagöse senkrecht erfolgen.
Gefährdungsanalyse
Als kraftschlüssige Hebeklemme hängt die Sicherheit beim TBLC stark von Oberflächenzustand, korrektem Greifbereich, Lastform und Bedienung ab. Die wichtigsten Risiken und praxistaugliche Gegenmaßnahmen:
| Gefährdung | Typische Ursache | Wirksame Maßnahme |
|---|---|---|
| Abgleiten / Lastverlust | Greifbereich unpassend, Last nicht parallel, Pads verschlissen/verschmutzt | Greifbereich prüfen, Last parallel ausrichten, Pads reinigen/prüfen und bei Verschleiß ersetzen |
| Schrägzug / Seitenlast | Kranhaken nicht über Schwerpunkt, seitliches Ziehen | Nur senkrecht heben, Schwerpunkt einhalten, Seitenkräfte vermeiden |
| Quetsch-/Scherstellen | Hände im Greifbereich beim Ansetzen/Abnehmen | Hände aus dem Greifbereich, PSA (Handschutz), klare Signale zwischen Anschläger/Kranführer |
| Unkontrolliertes Entriegeln | Zu frühes Entlasten beim Absetzen, ruckartiges Absenken | Kontrolliert absetzen, Last vollständig abstellen und stabilisieren, erst dann entlasten/abnehmen |
| Oberflächenschäden | Fremdkörper zwischen Pad und Last, Pads beschädigt | Kontaktflächen reinigen, Pads regelmäßig inspizieren, nur intakte Pads verwenden |
Sicherheitsaspekte und Normen
Hebeklemmen zählen zu nicht fest am Kran montierten Lastaufnahmemitteln; für diese sind u. a. Anforderungen aus der EN 13155 (Sicherheit – nicht fest am Kran montierte Lastaufnahmemittel) relevant. In der Praxis sind korrekte Auswahl, Unterweisung, Sichtprüfung vor jedem Einsatz und wiederkehrende Prüfungen durch befähigte Personen entscheidend.
- WLL strikt einhalten und dynamische Lasten (Rucken, Schlagen, Pendeln) vermeiden
- Greifbereich passend wählen; Last muss parallel anliegen und beidseitig sauber greifen
- Nur senkrechte Krafteinleitung an der Anschlagöse (keine Seitenlasten/Schrägzüge)
- Pads als Verschleißteil: Zustand prüfen, sauber halten, bei Beschädigung austauschen
- Nie unter schwebender Last arbeiten; Gefahrenbereich absperren
Passende Artikel und Zubehör
Für den sicheren Betrieb werden geeignete Anschlagmittel (z. B. Kettengehänge oder textile Anschlagmittel nach Einsatzvorgabe) sowie passende Verbindungselemente (z. B. Schäkel) benötigt. Für eine dauerhaft schonende Anwendung empfiehlt sich, Terrier Ersatz-/Verschleißteile (insbesondere die Synthetik-Pads) vorzuhalten, da diese bei intensiver Nutzung regelmäßig kontrolliert und bei Bedarf ersetzt werden sollten.
- Anschlagmittel passend zur WLL und zum Kranbetrieb (für ruhiges, kontrolliertes Heben)
- Schäkel / Verbindungselemente passend zu Hebeöse und Kranhaken
- Terrier Ersatzteile: Synthetik-Pads als typische Verschleißkomponente
- Alternative Terrier Schongreifer (z. B. für Platten statt Blöcke) je nach Geometrie und Greifaufgabe
Links zu Typenseiten (TOMANRO)
-
Typenseite: Terrier Schongreifer für Blöcke (TBLC)
https://www.tomanro.de/2147-Terrier_Schongreifer_fuer_Bloecke-Typen
Links zu Ausführungen (TOMANRO)
-
0.5 TBLC (500 kg)
https://www.tomanro.de/17354-Terrier_Schongreifer_fuer_Bloecke_05_TBLC-Produkte -
1 TBLC (1000 kg)
https://www.tomanro.de/17355-Terrier_Schongreifer_fuer_Bloecke_1_TBLC-Produkte -
2 TBLC (2000 kg)
https://www.tomanro.de/17356-Terrier_Schongreifer_fuer_Bloecke_2_TBLC-Produkte -
3 TBLC (3000 kg)
https://www.tomanro.de/17357-Terrier_Schongreifer_fuer_Bloecke_3_TBLC-Produkte
Abmessungen Schongreifer für Blöcke
| Schongreifer für Blöcke | Tragfähigkeit (kg) | Greifbereich R (mm) | V min-max (mm) | U min-max (mm) | S (mm) | T (mm) | X (mm) | Y (mm) |
|---|---|---|---|---|---|---|---|---|
