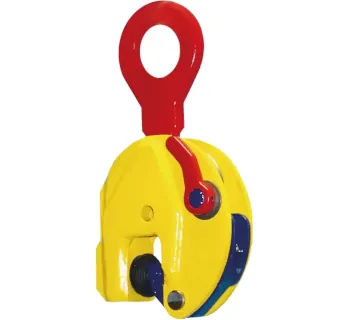

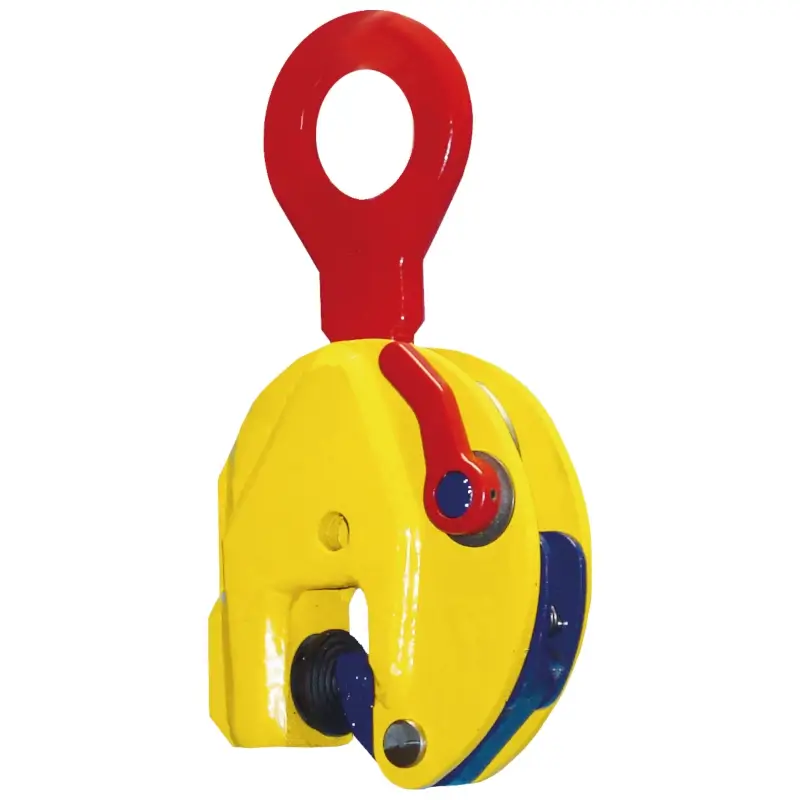

Terrier Klemme für dünne Platten (TJP)

Die Klemme für dünne Platten TJP (inkl. Variante TJPU) von Terrier ist für das vertikale Heben, Handhaben und Transportieren von dünnwandigen Metallblechen konzipiert. Ein zentrales Merkmal ist, dass laut Hersteller keine Mindest-Tragfähigkeit erforderlich ist, wodurch sich die Klemme besonders für leichte, dünne Bleche eignet, bei denen klassische Sicherheitsklemmen häufig eine Mindestlast voraussetzen.

Der Klemmechanismus nutzt eine spezielle Palle bzw. einen beweglichen Drehpunkt, der sich an die Last anpasst und zusätzliche Reibung erzeugt, um ein Abrutschen zu minimieren. Die zulässige Werkstückoberfläche ist auf max. HRC 37 / 345 Hb begrenzt.

Einsatzbereiche

• Blechbearbeitung: Umsetzen dünner Bleche an Scheren, Abkantpressen, Lasertischen und Bearbeitungsstationen.
• Fertigung und Montage: Positionieren von leichten Blechbauteilen ohne Mindestlast-Anforderung.
• Lager und Intralogistik: vertikales Greifen einzelner Bleche für Kommissionierung und Bereitstellung.
• Werkstatt: schnelles, wiederholtes Ansetzen und Lösen bei wechselnden Blechstärken im zulässigen Greifbereich.

Wichtig für den sicheren Einsatz: Die Greifstelle muss plan und tragfähig sein, die Oberfläche darf nicht fettig, geölt oder stark verschmutzt sein, und die Materialhärte darf HRC 37 / 345 Hb nicht überschreiten.

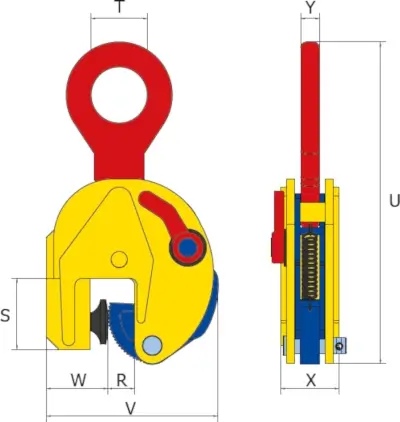

Unterschiede der Varianten

Die Varianten unterscheiden sich vor allem durch Tragfähigkeit, max. Greifbereich und die Ausführung des Tragrings. Die TJP-Ausführung besitzt einen Standard-Tragring, während TJPU mit einem universellen scharnierenden Tragring ausgestattet ist, um das Anschlagen in der Praxis flexibler zu gestalten.

Besonderheiten von Material und Konstruktion

• Robust verschweißtes Schwerlast-Klemmengehäuse für den industriellen Dauereinsatz.
• Spezielle Palle / beweglicher Drehpunkt erzeugt zusätzliche Reibung und unterstützt rutscharmes Greifen.
• Sicherheitsmechanismus hilft, ein Verrutschen beim Einleiten der Hebekraft sowie beim Absetzen zu reduzieren.
• Arretierung in offener und geschlossener Position für kontrolliertes Ansetzen und Lösen.
• Wartungsfrei ausgelegt; Ersatzteile sind auf Anfrage verfügbar.

Bedienerfreundlichkeit

Die Klemme wird am Werkstück so angesetzt, dass die Greifkante vollständig im Maul sitzt, und anschließend in die geschlossene Position gebracht. Durch die Arretierung bleibt die Klemme beim Ansetzen stabil, bevor Zug auf das Anschlagmittel kommt; nach dem Absetzen kann sie kontrolliert wieder geöffnet werden. Bei der Variante TJPU unterstützt der scharnierende Tragring eine bessere Ausrichtung zum Zug, was das Handling bei wechselnden Anschlagrichtungen erleichtert.

Lieferumfang

Geliefert wird die Hebeklemme als einsatzbereites Lastaufnahmemittel mit Tragring (Standard oder scharnierend je nach Typ), Klemmmechanik und Kennzeichnung (z. B. Typ/Tragfähigkeit). Anschlagmittel wie Kettengehänge, Schäkel oder Rundschlingen werden anwendungsabhängig separat ausgewählt.

Häufige Fehler

• Greifen von mehreren Blechen gleichzeitig statt einer Einzellast.
• Greifstelle ist ölig, fettig, stark lackiert oder verschmutzt → reduzierte Reibung und unsicherer Sitz.
• Werkstückdicke außerhalb des zulässigen Greifbereichs (zu dünn/zu dick) → unzulässige Klemmung.
• Werkstückoberfläche zu hart (über HRC 37 / 345 Hb) → unzureichende Verzahnung/Reibwirkung.
• Schrägzug, seitliches Ziehen oder ruckartiges Anheben → erhöhte Schlupf- und Kantenbelastung.
• Ansetzen auf tapernden, konischen oder beschädigten Kontaktflächen statt auf einer planen Greifkante.

Sicherheitsaspekte und Normen

Verwenden Sie die Klemme ausschließlich innerhalb der angegebenen Tragfähigkeit (WLL) und im zulässigen Greifbereich, mit einer sauberen, tragfähigen Kontaktfläche. Auch wenn für TJP/TJPU laut Hersteller keine Mindest-Tragfähigkeit gefordert ist, muss die Last so geführt werden, dass sie stoßfrei aufgenommen wird und nicht pendelt; vermeiden Sie grundsätzlich Schrägzug.

• Regelmäßige Sicht- und Funktionsprüfung vor jeder Benutzung (Risse, Verformung, Mechanik, Arretierung).
• Wiederkehrende Prüfung mindestens 1× jährlich durch eine befähigte Person gemäß Betriebsanforderungen und Herstellerangaben.
• Typische Vorgaben aus dem Umfeld von EN 13155 (Lastaufnahmemittel) sowie der Maschinenrichtlinie 2006/42/EG beachten (Kennzeichnung, Betrieb, Prüfungen).
• Nie unter schwebender Last aufhalten und Lasten nicht unbeaufsichtigt hängen lassen.

Passende Artikel und Zubehör

Für den sicheren Betrieb werden geeignete Anschlagmittel benötigt, die zur WLL passen (z. B. Schäkel und Kettengehänge), damit die Hebekraft möglichst senkrecht eingeleitet wird. Wenn neben dünnen Blechen auch Profile oder größere Greifbereiche abgedeckt werden sollen, können ergänzend weitere Terrier-Hebeklemmen sinnvoll sein, z. B. Spezialklemmen für Profile oder Klemmen mit großem Greifbereich für wechselnde Materialstärken.

• Kettengehänge / Schäkel passend zur Tragfähigkeit für normgerechtes Anschlagen
• Weitere Terrier-Blechgreifer für andere Greifbereiche oder Anschlagsituationen (anwendungsabhängig)
• Bei langen, biegeweichen Blechen ggf. eine Traverse, um Lastverteilung und Führung zu verbessern
