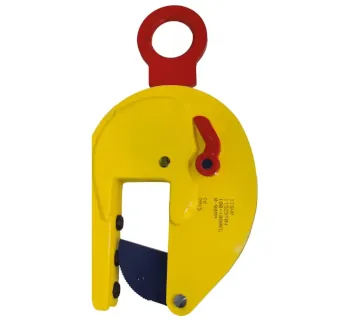

Terrier Klemme mit großem Greifbereich

Die Klemme mit großem Greifbereich TSHP / TSHP-A von Terrier ist eine leichtgewichtige Hebeklemme für das vertikale Heben, Handhaben und Transportieren von Stahlplatten, Stahlkonstruktionen sowie typischen Holland-Profil-(HP)-Strukturen (z. B. im Schiffbau). Durch den großen Greifbereich eignet sie sich besonders, wenn Bauteile wechselnde Materialstärken aufweisen oder eine Klemme häufig an unterschiedlichen Werkstücken eingesetzt wird.

Konstruktiv arbeitet die Klemme mit einem Sicherheitsmechanismus, der ein Verrutschen beim Anheben und Absetzen reduziert. Zusätzlich ist die Klemme laut Typbeschreibung sowohl in offener als auch in geschlossener Position arretiert, was das Positionieren am Werkstück erleichtert und das unbeabsichtigte Aufgehen beim Handling minimiert.

Einsatzbereiche

• Vertikales Heben und Umsetzen von Stahlplatten und Stahlkonstruktionen
• Schiffbau und Stahlbau mit Holland-Profil-(HP)-Strukturen
• Werkstatt- und Fertigungsprozesse, bei denen Werkstücke schnell gegriffen und wieder gelöst werden müssen
• Einsatz als Drehbankklemme (Handling von Werkstücken an/aus Maschinen)

Varianten und Unterschiede

Die Ausführung TSHP ist auf einen großen Greifbereich ausgelegt, während TSHP-A zusätzlich einen verstellbaren Greifbereich bietet und damit besonders flexibel bei wechselnden Materialstärken ist. Je nach Ausführung variiert außerdem die Tragfähigkeit (WLL).

Besonderheiten von Material und Bauweise

• Robust verschweißtes Schwerlast-Klemmengehäuse für hohe Dauerfestigkeit
• 3 Zahnkreise / Auflagepunkte für eine stabile Klemmwirkung und sicheren Halt
• Wartungsfreundlich bzw. laut Typbeschreibung wartungsfrei; Ersatzteile sind auf Anfrage verfügbar
• Beachtung der zulässigen Werkstückhärte: max. HRC 37 / 345 Hb

Bedienerfreundlichkeit in der Praxis

Die Klemme ist auf ein schnelles Ansetzen ausgelegt: Durch die Arretierung in offener und geschlossener Position lässt sie sich kontrolliert positionieren, bevor Zug auf das Anschlagmittel kommt. Der integrierte Sicherheitsmechanismus unterstützt eine gleichmäßige Klemmung beim Anheben und verhindert, dass die Klemme beim Absetzen ungewollt abrutscht.

Häufige Fehler und wie man sie vermeidet

• Unterlast: Wird die Klemme unterhalb der empfohlenen Mindestlast betrieben, kann die Klemmwirkung zu gering sein (Richtwert: mindestens 10% der WLL).
• Falscher Angriffspunkt: Ansetzen auf tapernden, konischen oder beschädigten Kanten reduziert den Formschluss und erhöht das Risiko von Schlupf.
• Verschmutzte Kontaktfläche: Öl, Fett, Walzhaut, starke Korrosion oder Schmutz im Greifbereich beeinträchtigen die Klemmung.
• Mehrere Platten gleichzeitig: Übereinanderliegende Bleche/Teile führen zu unkontrollierbarer Lastverteilung und sind bei Sicherheitshebeklemmen typischerweise zu vermeiden.
• Seitliche Belastung: Klemme und Anschlagmittel müssen so ausgerichtet sein, dass keine unzulässige Querbelastung entsteht.

Sicherheitsaspekte und Normen

Für den sicheren Einsatz sind die Herstellerhinweise maßgeblich: Die Klemme darf nur innerhalb der angegebenen WLL betrieben werden, und das Werkstück muss im Greifbereich ausreichend tragfähig sowie innerhalb der zulässigen Oberflächenhärte (max. HRC 37 / 345 Hb) liegen. Für längere Bauteile empfiehlt sich der Einsatz einer Traverse, um die Last stabil zu führen und ungünstige Winkelkräfte zu reduzieren.

In der Terrier-Gebrauchsanleitung werden außerdem typische Sicherheitsregeln betont, u. a. regelmäßige Prüfung (mindestens jährlich durch eine qualifizierte Stelle), nicht unter schwebenden Lasten arbeiten und nur unter normalen atmosphärischen Bedingungen einsetzen.

Passende Artikel für den Einsatz

Für einen professionellen und materialsparenden Einsatz werden häufig zusätzliche Komponenten benötigt: passende Anschlagmittel (z. B. Kettengehänge oder Rundschlingen), eine Traverse für lange Abschnitte sowie ergänzende Klemmen für Spezialprofile. Innerhalb der Terrier-Produktwelt sind je nach Anwendung besonders sinnvoll: die Holland-Profil-(HP)-Klemme TSHPU für Profilstahl sowie universelle Terrier-Klemmen, wenn Greifbereiche oder Anschlagrichtungen variieren.
