Festpunkte zum Einschrauben

Superpoint SPO

Festpunkte zum Einschrauben

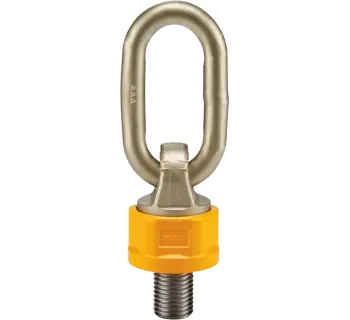

YOKE Superpoint SPO 41 500 kg

YOKE Superpoint SPO

Der YOKE Superpoint SPO ist ein kompakter, kugelgelagerter Anschlagpunkt für verschraubte Hebeaufgaben mit 360° Drehbarkeit (auch unter Last) und 230° Schwenkbarkeit der Öse.

Kugelgelagert und unter Last drehbar
360° drehbar und 230° schwenkbar (Öse)
Breites Spektrum: metrisch M10 bis M100 sowie UNC bis 3.5"
DGUV-Zertifizierung nach GS-OA-15-04
Fertigung gemäß EN 1677-1 und erfüllt ASME B30.26
Sicherheitsfaktor 4:1
100% Magnaflux-Rissprüfung
2.5-fache Prüflast und 20000 Zyklen bei 1.5-facher WLL
Verchromung als Korrosionsschutz für innen und außen

Zu den Abmessungen

25 Artikel → Superpoint SPO

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Superpoint SPO

max. Belastung bei 90°
Gewinde
Gewindelänge
Güteklasse
Artikel-Nr.:

-

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Produkt zum Warenkorb hinzugefügt

Artikel-Nr.:		-













Anzahl:		*

Der YOKE Superpoint SPO ist ein kompakter, kugelgelagerter Anschlagpunkt für verschraubte Hebeaufgaben mit 360° Drehbarkeit (auch unter Last) und 230° Schwenkbarkeit der Öse.

Kugelgelagert und unter Last drehbar
360° drehbar und 230° schwenkbar (Öse)
Breites Spektrum: metrisch M10 bis M100 sowie UNC bis 3.5"
DGUV-Zertifizierung nach GS-OA-15-04
Fertigung gemäß EN 1677-1 und erfüllt ASME B30.26
Sicherheitsfaktor 4:1
100% Magnaflux-Rissprüfung
2.5-fache Prüflast und 20000 Zyklen bei 1.5-facher WLL
Verchromung als Korrosionsschutz für innen und außen

Informationen: Superpoint SPO

Der YOKE Superpoint SPO ist ein extrem kompakter, leistungsstarker Anschlagpunkt für verschraubte Hebe- und Handhabungsaufgaben, der für vielseitige Hebeanforderungen in einer einheitlichen Bauform ausgelegt ist. Der Superpoint ist als kugelgelagerter Anschlagpunkt unter Last drehbar, bietet eine 360°-Drehbarkeit sowie 230°-Schwenkbarkeit der Öse und ist für ein breites Größenspektrum (metrisch M10 bis M100, zusätzlich auch UNC bis 3.5") konzipiert.

Die Ausführung besteht aus geschmiedetem legiertem Stahl (vergütet) und ist für den professionellen Einsatz in der Hebetechnik ausgelegt. Eine hochwertige Verchromung schützt innere und äußere Oberflächen vor Korrosion; die Beschichtung entspricht den Anforderungen der Richtlinie 2000/53/EG sowie 2011/65/EU, wodurch Schmutz und Feuchtigkeit wirksam abgehalten und die Lebensdauer verlängert werden.

YOKE Superpoint SPO in Anwendung

A) Einsatzbereiche

Der Superpoint SPO wird als dreh- und schwenkbarer Anschlagpunkt eingesetzt, wenn Lasten sicher angeschlagen, ausgerichtet, gedreht oder in wechselnden Zugrichtungen bewegt werden müssen.

Maschinen- und Anlagenbau: Anschlagen von Baugruppen, Vorrichtungen und schweren Komponenten.
Stahl- und Metallbau: Heben, Positionieren und Wenden von Bauteilen mit wechselnden Zugrichtungen.
Instandhaltung und Montage: Service-Hebeaufgaben an Aggregaten, Pumpen, Getrieben und Rahmen.
Logistik und Werkstatt: Kontrolliertes Umsetzen und Ausrichten schwerer Lasten.

B) Unterschiede der Varianten

Der YOKE Superpoint SPO ist in vielen Größen verfügbar (metrisch M10 bis M100; zusätzlich auch UNC bis 3.5"), wodurch unterschiedliche Tragfähigkeiten abgedeckt werden. Für einzelne Gewindegrößen existieren mehrere Ausführungen (z. B. verschiedene Ausprägungen innerhalb einer Größe), wodurch sich die Auswahl an den jeweiligen Einsatzfall anpassen lässt.

Arbeitsbereich

Drehbarkeit: Öse 360° drehbar.
Schwenkbereich: Öse 230° schwenkbar.
Unter Last: Der kugelgelagerte Superpoint ist unter Last drehbar.
WLL-Bezug: Tragfähigkeiten sind als max. Belastung bei 90° angegeben.

C) Sicherheitsaspekte & Normen

Der YOKE Superpoint SPO ist nach Herstellerangaben gemäß EN1677-1 gefertigt und erfüllt die Anforderungen der ASME B30.26. Zusätzlich ist der Typ DGUV-zertifiziert nach GS-OA-15-04.

Sicherheitsfaktor: 4:1.
Rissprüfung: 100% Magnaflux-Riss geprüft.
Prüflast: Prüfung bei 2.5-facher WLL.
Dauerfestigkeit: belastbar bis zu 20000 Zyklen bei 1.5-facher WLL.
Winkelhinweise: Markierungen am Wirbel geben Hinweise auf den Neigungswinkel.
Montage/Handling: leichter zu befestigen oder zu zerlegen durch den geschmiedeten Sechskant-Formkörper.

Für den sicheren Betrieb gilt: Anschlagpunkte dürfen nur innerhalb der angegebenen Tragfähigkeiten und entsprechend der jeweiligen Zugrichtung eingesetzt werden. Vor jedem Einsatz sind Beschädigungen, Korrosion sowie eine sichere Verschraubung und vollständige Gewindeeingriffslänge gemäß Herstellerangaben zu prüfen.


YOKE Superpoint SPO

Belastungstabelle – YOKE SuperPoint SPO (8-251)

WLL-Werte (Working Load Limit) gemäß Hersteller-Tabelle für normale Lastanwendungen. Angaben in t.

Artikel-Nr.	Gewinde	1-strang 0° (t)	2-strang 0° (t)	1-strang 90° (t)	2-strang 90° (t)	2-strang 0–45° (t)	2-strang 45–60° (t)	2-strang unsym. (t)	3/4-strang 0–45° (t)	3/4-strang 45–60° (t)	3/4-strang unsym. (t)
8-251-007-01	M10	1	2	0.5	1	0.7	0.5	0.5	1	0.75	0.75
8-251-007-02	M12	1.4	2.8	0.7	1.4	1	0.7	0.7	1.4	1	1
8-251-007-03	M12	1.4	2.8	0.7	1.4	1	0.7	0.7	1.4	1	1
8-251-007-04	M14	2	4	1	2	1.4	1	1	2.12	1.5	1.5
8-251-014-01	M16	2.8	5.6	1.4	2.8	2	1.4	1.4	3	2.12	2.12
8-251-014-02	M16	2.8	5.6	1.4	2.8	2	1.4	1.4	3	2.12	2.12
8-251-014-03	M16	2.8	5.6	1.4	2.8	2	1.4	1.4	3	2.12	2.12
8-251-014-04	M20	3.4	6.8	1.7	3.4	2.4	1.7	1.7	3.55	2.5	2.5
8-251-014-05	M24	3.4	6.8	1.7	3.4	2.4	1.7	1.7	3.55	2.5	2.5
8-251-025-01	M20	5	10	2.5	5	3.55	2.5	2.5	5.3	3.75	3.75
8-251-025-02	M20	5	10	2.5	5	3.55	2.5	2.5	5.3	3.75	3.75
8-251-025-03	M20	5	10	2.5	5	3.55	2.5	2.5	5.3	3.75	3.75
8-251-025-04	M20	5	10	2.5	5	3.55	2.5	2.5	5.3	3.75	3.75
8-251-040-01	M24	8	16	4	8	5.6	4	4	8.5	6	6
8-251-040-02	M24	8	16	4	8	5.6	4	4	8.5	6	6
8-251-040-03	M24	8	16	4	8	5.6	4	4	8.5	6	6
8-251-040-04	M24	8	16	4	8	5.6	4	4	8.5	6	6
8-251-040-05	M30	8	16	4	8	5.6	4	4	8.5	6	6
8-251-067-01	M30	12	24	6.7	13.4	9.5	6.7	6.7	14	10	10
8-251-067-02	M30	12	24	6.7	13.4	9.5	6.7	6.7	14	10	10
8-251-067-03	M30	12	24	6.7	13.4	9.5	6.7	6.7	14	10	10
8-251-067-04	M30	12	24	6.7	13.4	9.5	6.7	6.7	14	10	10
8-251-080-01	M30	12	24	8	16	11.2	8	8	16	12	12
8-251-080-02	M30	12	24	8	16	11.2	8	8	16	12	12
8-251-100-01	M36	15	30	10	20	14	10	10	21.2	15	15
8-251-100-02	M36	15	30	10	20	14	10	10	21.2	15	15
8-251-125-01	M42	15	30	12.5	25	17	12.5	12.5	25	18	18
8-251-125-02	M42	15	30	12.5	25	17	12.5	12.5	25	18	18
8-251-125-03	M42	15	30	12.5	25	17	12.5	12.5	25	18	18
8-251-125-04	M45	15	30	12.5	25	17	12.5	12.5	25	18	18
8-251-125-05	M48	15	30	12.5	25	17	12.5	12.5	25	18	18
8-251-170-01	M42	20	40	13	26	18	13	13	27	19	19
8-251-170-02	M45	25	50	17	34	23.5	17	17	35	25	25
8-251-170-03	M48	25	50	17	34	23.5	17	17	35	25	25
8-251-170-04	M48	25	50	17	34	23.5	17	17	35	25	25
8-251-170-05	M56	25	50	18	36	25	18	18	37.5	26.5	26.5
8-251-170-06	M56	25	50	18	36	25	18	18	37.5	26.5	26.5
8-251-200-01	M64	25	50	20	40	28	20	20	42.5	30	30
8-251-200-02	M64	25	50	20	40	28	20	20	42.5	30	30
8-251-280-01	M64	32.5	65	28	56	39	28	28	58	42	42
8-251-280-02	M72	32.5	65	28	56	39	28	28	58	42	42
8-251-280-03	M80	32.5	65	28	56	39	28	28	58	42	42
8-251-350-01	M80	40	80	35	70	49	35	35	74	52.5	52.5
8-251-350-02	M90	40	80	35	70	49	35	35	74	52.5	52.5
8-251-400-01	M80	50	100	40	80	56	40	40	84	60	60
8-251-400-02	M90	50	100	40	80	56	40	40	84	60	60
8-251-400-03	M90	50	100	40	80	56	40	40	84	60	60
8-251-400-04	M100	50	100	40	80	56	40	40	84	60	60

Passende Artikel/Zubehör

YOKE Wirbelbock WBO Güteklasse 10 (für dreh- und schwenkbare Hebeaufgaben).
YOKE Lastbock LBO Güteklasse 10 (wenn volle Tragfähigkeit bei 90° gefordert ist).
YOKE Ringschraube SPK Güteklasse 10 (drehbarer Anschlagpunkt zum Einschrauben als Alternative je Einbausituation).
YOKE Weld-on Ring (Anschweißpunkt-Lösung, wenn kein Innen-/Außengewinde am Bauteil vorhanden ist).

Links & Dokumente

YOKE Superpoint SPO (Typenseite)

Alle Varianten im Shop-Überblick.

https://www.tomanro.de/2101-YOKE_Superpoint_SPO-Typen

Katalogseite (PDF) – Superpoint SPO

Schneller Überblick als PDF-Dokument.

https://www.tomanro.de/pdf/TOMANRO/Katalogseite-YOKE-Superpoint_SPO.pdf

YOKE Wirbelbock WBO Güteklasse 10

Dreh- und schwenkbarer Anschlagpunkt für dynamische Lastführung.

https://www.tomanro.de/2074-YOKE_Wirbelbock_WBO_Gueteklasse_10-Typen

YOKE Lastbock LBO Güteklasse 10

Robuster Lastbock für Anschlagpunkte mit hoher Winkeltragfähigkeit.

https://www.tomanro.de/2073-YOKE_Lastbock_LBO_Gueteklasse_10-Typen

YOKE Ringschraube SPK Güteklasse 10

Drehbarer Anschlagpunkt zum Einschrauben als Alternative.

https://www.tomanro.de/2075-YOKE_Ringschraube_SPK_Gueteklasse_10-Typen

YOKE Weld-on Ring

Anschweißpunkt-Lösung für feste Konstruktionen.

https://www.tomanro.de/2102-YOKE_Weld_on_Ring-Typen

Abmessungen Superpoint SPO

Masszeichnung von YOKE Superpoint SPO

Superpoint SPO	max. Belastung bei 90° (kg)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	K (mm)	M (mm)
M10	500	35	53	48	13	12	101	36.5	20.5	34	M10
M12	700	35	53	48	13	18	101	36.5	20.5	34	M12
M12	700	35	53	48	13	25	101	36.5	20.5	34	M12
M14	1000	35	53	48	13	20	101	36.5	20.5	34	M14
M16	1400	35	53	48	13	20	101	36.5	20.5	34	M16
M16	1400	35	53	48	13	24	101	36.5	20.5	34	M16
M16	1400	35	53	48	13	30	101	36.5	20.5	34	M16
M20	1700	35	53	48	13	30	101	36.5	20.5	34	M20
M24	1700	35	53	48	13	30	101	36.5	20.5	34	M24
M20	2500	35	59	68	16	30	127	52	28	46	M20
M20	2500	35	59	68	16	40	127	52	28	46	M20
M20	2500	35	59	68	16	50	127	52	28	46	M20
M20	2500	35	59	68	16	70	127	52	28	46	M20
M24	4000	40	73	75	19	30	148	57	34.5	50	M24
M30	4000	40	73	75	19	35	148	57	34.5	50	M30
M30	6700	40	68	95	19	35	163	70	41	65	M30
M30	6700	40	68	95	19	50	163	70	41	65	M30
M30	8000	50	95	106	22	35	201	81	48	75	M30
M36	10000	50	95	106	22	50	201	81	48	75	M36
M42	12500	50	95	106	22	50	201	81	48	75	M42
M45	12500	50	95	106	22	60	201	81	48	75	M45
M45	17000	70	129	127	32	60	256	104	58	95	M45
M48	17000	70	129	127	32	60	256	104	58	95	M48
M64	20000	70	129	127	32	96	256	104	58	95	M64
M64	28000	80	131	174	36	96	305	129	78	115	M64

TOMANRO empfiehlt

Elektrokettenzüge

Alu-Portalkrane

Hydraulikzylinder

Beliebte Kategorien

Werkstattbedarf

Lastaufnahmemittel

Versendet wird mit:

DHL

GLS

DPD

UPS

TNT

Spedition

Zahlungsmöglichkeiten:

Vorkasse

Rechnung

Beratung, Verkauf und Service ⇒ TOMANRO

Noch Fragen?

+49 (0)40 537 986 42-0

info

Klblau

tomanro.de

Rechtliches
Datenschutz
Widerruf
AGB

Abwicklung
Anfragen
Bestellen
Zahlung

TOMANRO
Impressum
Barrierefreiheit

✓ Top Qualität ✓ Schneller Service ✓ Kompetente Beratung

© 2024 TOMANRO. Alle Rechte vorbehalten.
