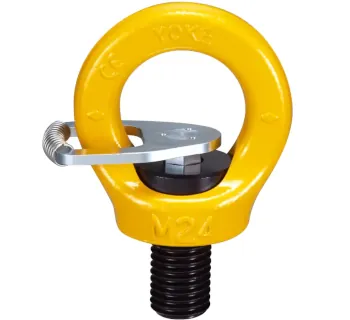

YOKE Ringschraube SPK Güteklasse 10

Die YOKE Ringschraube SPK ist ein drehbarer Anschlagpunkt der Güteklasse 10, bei dem sich der Ringkörper auch im fest verschraubten Zustand automatisch in die Belastungsrichtung ausrichtet und um 360° drehbar bleibt. Dadurch werden typische Risiken starrer Ringschrauben (z. B. ungewolltes Herausdrehen bei wechselnder Zugrichtung) reduziert und das Anschlagen bei rotierenden oder schwenkenden Lasten sicherer und praxisgerechter.

Die Ausführung ist hochfest vergütet, wird einzeln geprüft und die Bauteile unterliegen einer 100% elektromagnetischen Rissprüfung. Für Montage und Wartung ist ein Fixierungsschlüssel integriert (schlüsselgeführt, unverlierbar am Produkt) und die Schraube ist bei Bedarf austauschbar.

Einsatzbereiche

• Maschinen- und Anlagenbau (Heben, Drehen und Positionieren von Baugruppen mit wechselnder Zugrichtung)
• Stahlbau, Metallbau und Schweißkonstruktionen (temporäre oder wiederkehrende Anschlagpunkte an Bauteilen)
• Instandhaltung und Service (Demontage/Montage schwerer Komponenten, Kranarbeiten)
• Transport und Logistik (Lastenhandling an Vorrichtungen, Rahmen, Werkzeugen)
• Vorrichtungs- und Werkzeugbau (wiederkehrende Anschlagpunkte für Handling- und Prüfaufbauten)

Arbeitsbereich

• 360° drehbar (Ringkörper bleibt drehbar, auch bei festgezogener Schraube)
• Zugrichtung einstellbar im verschraubten Zustand (automatische Ausrichtung in Belastungsrichtung)

Technische Daten (Variantenübersicht)

Variante	max. Belastung bei 90°	Anziehdrehmoment	Gewicht	Artikel-Nr.
SPK 0.3 t	300 kg	10 Nm	ca. 0.1 kg	YOK-8780008
SPK 0.4 t	400 kg	10 Nm	ca. 0.1 kg	YOK-8780010
SPK 0.75 t	750 kg	10 Nm	ca. 0.2 kg	YOK-8780012
SPK 1.5 t	1500 kg	30 Nm	ca. 0.3 kg	YOK-8780016
SPK 2.3 t	2300 kg	70 Nm	ca. 0.6 kg	YOK-8780020
SPK 3.2 t	3200 kg	150 Nm	ca. 1.0 kg	YOK-8780024
SPK 4.5 t	4500 kg	350 Nm	ca. 1.8 kg	YOK-8780030
SPK 7.0 t	7000 kg	410 Nm	ca. 3.2 kg	YOK-8780036
SPK 9.0 t	9000 kg	550 Nm	ca. 5.0 kg	YOK-8780042
SPK 12.0 t	12000 kg	550 Nm	ca. 7.6 kg	YOK-8780048

Sicherheitsaspekte & Normen

• EN 1677-1: Die Ringschraube erfüllt die Anforderungen dieser Norm für Komponenten von Anschlagmitteln (Güteklassen-Systematik und sicherheitsrelevante Anforderungen an Bauteile).
• Tragfähigkeit: Die zulässige Last ist abhängig von der Belastungsrichtung. Die angegebene max. Belastung bei 90° darf nicht überschritten werden; bei abweichenden Zugwinkeln gelten reduzierte Werte gemäß Tragfähigkeitstabelle des Herstellers.
• Montage: Die Ringschraube ist mit dem vorgegebenen Anziehdrehmoment zu montieren; nur eine fachgerecht ausgeführte, vollflächige Anlage und ausreichende Einschraubtiefe im Bauteil gewährleisten die spezifizierte Tragfähigkeit.
• Lastführung: Lasten kontrolliert anheben, Stöße/Dynamik vermeiden und die Ausrichtung des Ringkörpers vor dem Hub prüfen; bei wechselnder Zugrichtung richtet sich der Ringkörper automatisch aus, dennoch ist eine visuelle Kontrolle vor jedem Hub erforderlich.
• Prüfung: Bauteile sind einzeln geprüft und 100% rissgeprüft; im Betrieb sind regelmäßige Sichtprüfungen auf Verformung, Risse, Korrosion und Funktionsfähigkeit (Drehbarkeit/Ausrichtung) umzusetzen.
