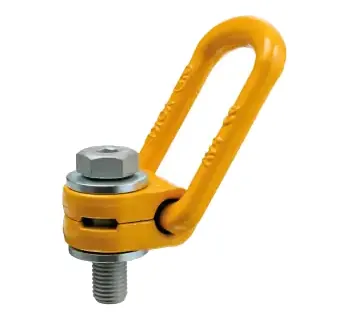

YOKE Lastbock LBO Güteklasse 10

Der YOKE Lastbock LBO ist ein zertifizierter Anschlagpunkt zum Einschrauben für professionelle Hebe- und Anschlagprozesse und deckt Tragfähigkeiten von 0.3 t bis 20.0 t ab (jeweils bei max. Belastung bei 90°). Der Lastbügel ist 90° schwenkbar und die volle Tragfähigkeit bleibt laut Hersteller auch bei 90° erhalten.

Einsatzbereiche

• Maschinen- und Anlagenbau (Montage- und Servicehübe an Bauteilen mit Gewindeaufnahme)
• Stahlbau und Schwerindustrie (Lastaufnahmen an Konstruktionen, Vorrichtungen, Werkzeugträgern)
• Instandhaltung und Wartung (wiederkehrende Hebepunkte mit definiertem Anzug)
• Transport- und Hebetechnik (Anschlagen, Positionieren, Umsetzen schwerer Komponenten)

Unterschiede der Varianten

Der Lastbock LBO ist in mehreren Tragfähigkeiten (von 0.3 t bis 20.0 t) erhältlich. Zusätzlich sind je nach Ausführung Varianten mit verlängerter Schraube verfügbar; amerikanische UNC-Gewinde sind laut Hersteller auf Anfrage lieferbar.

Variante	max. Belastung bei 90°	Hinweis
Standard	0.3 t – 20.0 t	Breites Spektrum für professionelle Lastaufnahmen
Ausführung mit verlängerter Schraube	0.3 t – 20.0 t (je nach Größe)	Für Anwendungen mit größerer Einschraublänge (ohne Maßangaben)

Sicherheitsaspekte & Normen

Der YOKE Lastbock LBO wird als Anschlagpunkt mit Zulassung und H-Stempel der BG geführt und erfüllt laut Hersteller die Anforderungen der Maschinenrichtlinie sowie der ASME B30.26. Für die Rückverfolgbarkeit sind geschmiedete Teile und Schraube mit Rückverfolgbarkeitscode gekennzeichnet.

• 100% rissgeprüft (Einzelprüfung) für erhöhte Betriebssicherheit
• Prüfkraft: 2.5-fache der zulässigen Tragfähigkeit
• Schwingbeständig: mindestens 20.000 Zyklen bei 1.5-facher Tragfähigkeit
• Volle Tragfähigkeit bei 90° (Herstellerangabe)
• Montage-/Anwendungsregel: Der Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.

Technische Kerndaten

Belastung im Betrieb

Für die sichere Anwendung ist die Last Richtung, die Anzahl der Stränge sowie der Neigungswinkel zu berücksichtigen. Nachfolgend eine Belastungstabelle, wie sie für die Ausführung 0.3 t (Beispiel: Lastbock M8) auf der Produktseite angegeben ist.

Passende Artikel/Zubehör

• YOKE Wirbelbock WBO (kugelgelagert, für drehbare Hebeeinsätze)
• YOKE Ringschraube SPK (drehbarer Anschlagpunkt als Alternative zu klassischen Ringschrauben)
• YOKE Superpoint SPO (kompakter, leistungsstarker Anschlagpunkt für hohe WLL)
• YOKE Weld-on Ring (Anschweißpunkt, wenn ein schweißbarer Anschlagpunkt benötigt wird)
