SFA UG Anschraubwirbel der Güteklasse 8

Der SFA UG Anschraubwirbel der Güteklasse 8 ist ein Anschlagpunkt zum Anschrauben für anspruchsvolle Hebe- und Drehanwendungen, bei denen die Zugrichtung häufig wechselt und sich der Anschlagpunkt sauber ausrichten soll. Durch die Kugellagerung ist der Wirbel 360° drehbar; das Aufnahmeglied kann bis maximal 180° schwenken und ist damit für Belastungen in allen Richtungen ausgelegt.

Die Ausführung ist auf eine 4-fache Sicherheit ausgelegt und wird in mehreren Gewinde- und Gewindelängen-Varianten angeboten, passend zu unterschiedlichen Tragfähigkeiten und Einbausituationen.

Einsatzbereiche

Typische Einsatzfelder für den Anschraubwirbel GK 8 sind Lastaufnahmen, bei denen eine dreh- und schwenkbare Anschlagmöglichkeit benötigt wird:

• Maschinen- und Anlagenbau (Heben, Wenden, Positionieren von Baugruppen)
• Stahl- und Metallbau (Transport von Konstruktionen, Rahmen, Trägern)
• Instandhaltung und Montage (wiederkehrende Hebevorgänge an definierten Anschlagstellen)
• Transport/Logistik in Industrieumgebungen (innerbetriebliche Lastbewegung)

Varianten und Unterschiede

Es sind 25 Artikel innerhalb des Typs verfügbar. Die Varianten unterscheiden sich durch Gewinde, Gewindelänge und die jeweilige max. Belastung bei 90°.

Sicherheitsaspekte und Normen

Als Zubehör zum Heben muss der Anschraubwirbel vor jedem Einsatz sowie mindestens 1x jährlich geprüft werden. Laut Betriebsanleitung dürfen keine Schäden durch Abnutzung, Korrosion, Risse oder Verformungen vorliegen; außerdem muss die Kennzeichnung gut lesbar sein.

Die Betriebsanleitung enthält eine EG-Konformitätserklärung zur Maschinenrichtlinie 2006/42/EG (Anhang IIA) und gibt Montage- und Prüfhinweise für den sicheren Einsatz. Für den Betrieb gilt: Der Wirbel muss fest angeschraubt sein, das Oberteil muss sich frei drehen können, und der Ring ist nach der Montage in Zugrichtung auszurichten.

• Montage nur durch Fachpersonal; die Vorgaben der Maschinenrichtlinie 2006/42/EG sind zu berücksichtigen.
• Gewindebohrung: Tiefe mindestens in Länge des Gewindes; Bohrung rechtwinklig zur Auflagefläche; Auflagefläche muss vollflächig anliegen.
• Anziehen: manuell mit Maulschlüssel, keine Verlängerung; nach dem Festziehen Leichtgängigkeit der Drehung prüfen.
• Temperatur: unter -20 °C nicht zulässig; von -20 °C bis 100 °C ohne Tragfähigkeitsreduzierung.

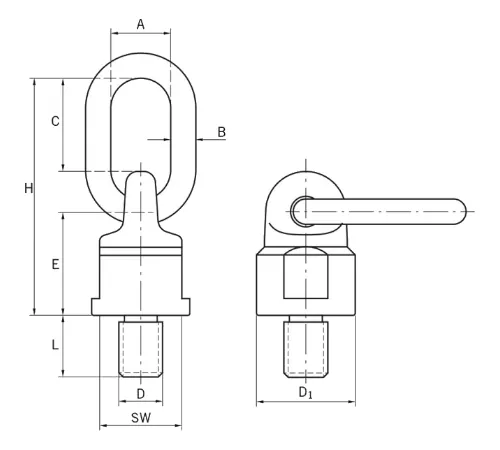

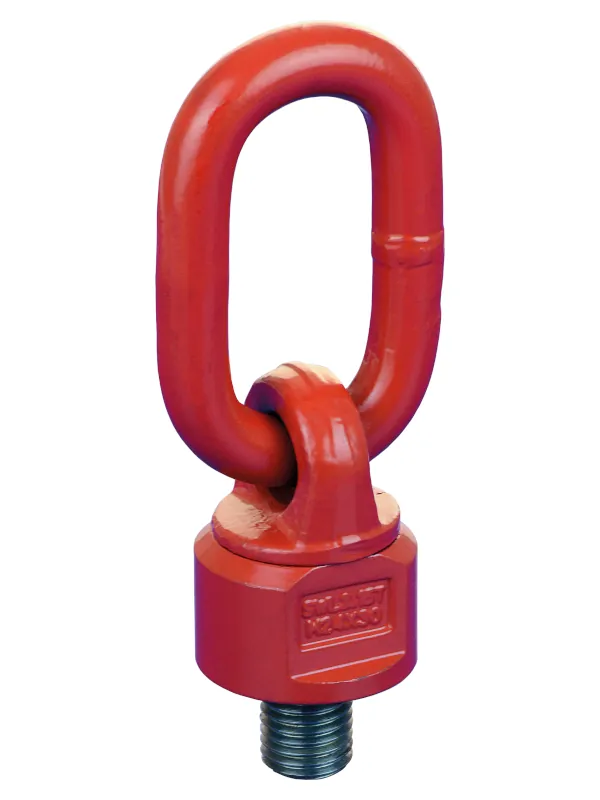

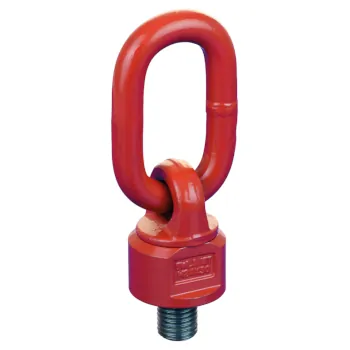

Produktbild

Passende Artikel/Zubehör

Für passende Anschlag- und Lastaufnahmesituationen lassen sich weitere SFA UG-Anschlagpunkte kombinieren, z. B. zum Anschweißen oder als alternative Anschlaggeometrien.
