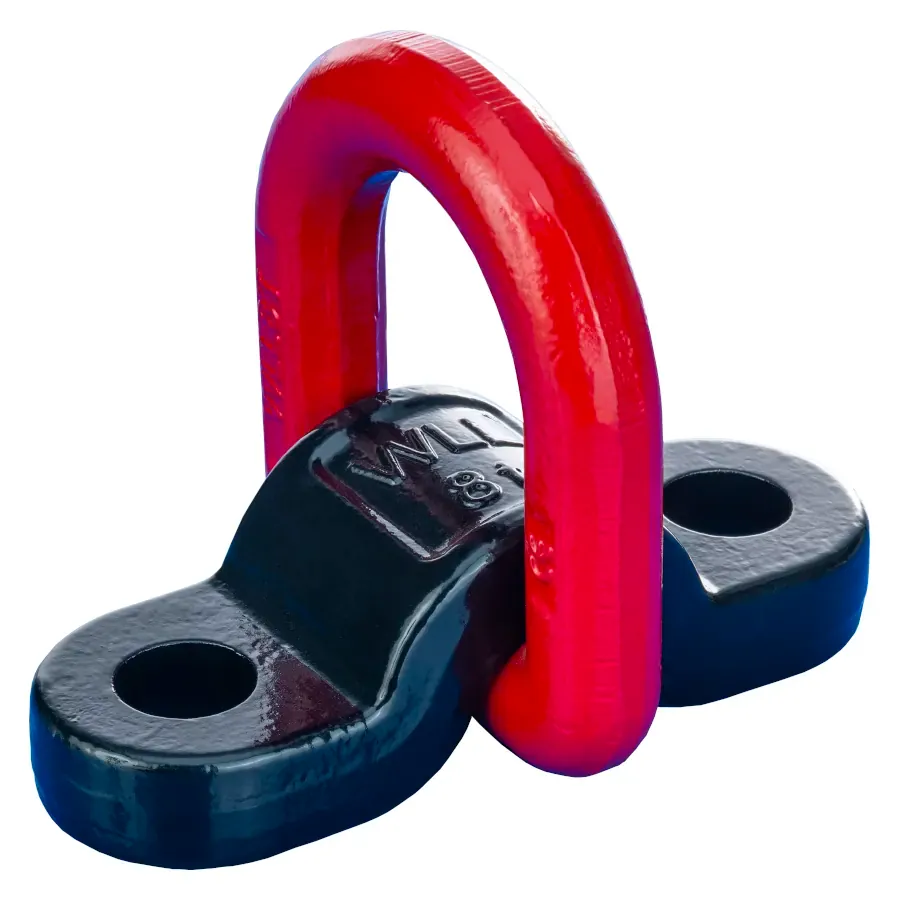

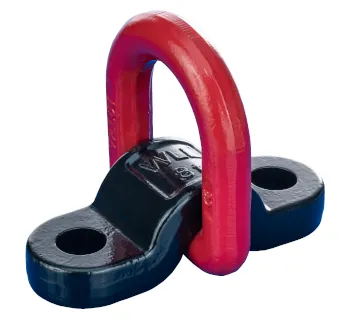

SFA UG Ring mit Anschraublasche

Der UG Ring mit Anschraublasche von SFA ist ein hochfester Anschlagpunkt für Hebe- und Zurrvorgänge, der über eine Schraubverbindung an Bauteilen befestigt wird und eine robuste, gut zugängliche Einhängeöse bereitstellt. Er ist für den professionellen Einsatz ausgelegt, korrosionsgeschützt und für Betriebstemperaturen von -20 °C bis +100 °C vorgesehen.

Der Anschlagpunkt besteht aus vergütetem Spezialstahl (hochfest) und ist in Güteklasse 8 ausgeführt; die Tragfähigkeit ist produktabhängig und muss entsprechend der vorgesehenen Anschlagart gewählt werden.

Einsatzbereiche

• Maschinenbau und Anlagenbau: Anschlagen und Positionieren schwerer Baugruppen.
• Industrie und Instandhaltung: Heben, Umsetzen und Sichern von Komponenten an definierten Anschlagpunkten.
• Transport und Ladungssicherung: Nutzung der am Bauteil angegebenen Zurrfähigkeit (daN) bei Zurrvorgängen.

Unterschiede der Varianten

Für den Ring mit Anschraublasche sind mehrere Ausführungen mit unterschiedlichen Tragfähigkeiten (kg/t) bzw. Zurrfähigkeiten (daN) verfügbar. Die Auswahl richtet sich u. a. nach der erforderlichen Belastbarkeit, der geplanten Anschlagart (Winkel/Stranganzahl) sowie der passenden Schraubengröße gemäß Herstellerangaben.

Hinweis: In der Betriebsanleitung ist ausdrücklich vermerkt, dass beim Zurren die am Bauteil angegebenen Werte in daN gelten.

Arbeitsbereich und Belastung

Der zulässige Arbeitsbereich wird über die jeweilige Anschlagart (Stranganzahl und Anschlagwinkel) definiert; die folgenden Werte zeigen das maximale Lastgewicht G für typische Anschlagarten gemäß Betriebsanleitung.

Montage und Anwendung

• Die Anschlagpunkte so positionieren, dass eine plane Auflagefläche zur Kraftübertragung vorhanden ist.
• So montieren, dass der Anschlagpunkt leicht erreichbar ist und keine gefährlichen Quetsch-/Scherstellen entstehen.
• Unzulässige Beanspruchungen durch außermittigen Lastangriff und ungleichmäßige Lastverteilung vermeiden.
• Der Anschlagpunkt darf unter Last nicht gedreht und nicht zum Wenden der Last eingesetzt werden.
• Schrauben mit Werkzeug anziehen, bis sie bündig an der Auflagefläche anliegen; es sind ausschließlich metrische Gewinde zulässig.
• Bei Durchgangsbohrungen ist ein Durchmesser von Gewindemaß + 1 mm angegeben; bei Sacklochbohrungen ist eine ausreichende Gewindetiefe zu beachten.
• Empfehlung zur Mindestschraublänge: je nach Lastmaterial 1.5- bis 2.5-fache der Gewindegröße.

Lieferhinweis: Das Schraubmaterial ist laut Produktangabe nicht Bestandteil der Lieferung.

Sicherheitsaspekte & Normen

Die Tragfähigkeit ist für die jeweilige Anschlagart (Stranganzahl/Winkel) zu beachten; die Auswahl und Anordnung der Anschlagpunkte muss so erfolgen, dass sich die Last beim Transport nicht unvorhergesehen verändert und keine Umlenkungen oder Beschädigungen durch andere Bauteile (z. B. scharfe Kanten) entstehen.

• Maschinenrichtlinie 2006/42/EG: geprüfte Tragfähigkeit bzw. Konformitätsbezug wird für das Produkt genannt.
• DGUV Regel 109-017: regelmäßige Prüfung wird empfohlen und ist im betrieblichen Einsatzkonzept zu berücksichtigen.
• Hinweis aus der Betriebsanleitung zur Lastverteilung unter Berücksichtigung des Schwerpunktes (Bezug: EN 818-6 wird genannt).

Anschlagpunkte dürfen laut Betriebsanleitung weder in Säuren benutzt noch Säuredämpfen ausgesetzt werden.

Prüfung & Wartung

Der Anschlagpunkt ist nach der Montage sowie wiederkehrend durch eine sachkundige Person zu prüfen; in der Betriebsanleitung werden sowohl mindestens 1x jährlich als auch mindestens zweimal jährlich genannt. Vor jedem Gebrauch ist eine Sichtprüfung auf Anrisse, Verformungen und starke Korrosion durchzuführen; bei Auffälligkeiten gilt sofortiges Benutzungsverbot.

Passende Artikel/Zubehör

• Anschlagmittel (z. B. Kettengehänge, Anschlagketten, Rundschlingen) passend zur vorgesehenen Anschlagart und Tragfähigkeit.
• Schäkel und Verbindungselemente zur Anpassung an vorhandene Anschlagmittel.
• Weitere SFA-Anschlagpunkte (z. B. Anschraubwirbel, Anschweißpunkte, Anschlagwirbel) zur standardisierten Ausstattung von Lastaufnahmepunkten.
