JDT Haken zum Anschrauben AHKG
Der JDT Haken zum Anschrauben AHKG ist ein fest montierbarer Anschraubhaken, der über vier Schrauben befestigt wird und für wiederkehrende Hebe- und Anschlagaufgaben an definierten Anschlagpunkten geeignet ist.
- Feste Montage durch Anschrauben mit 4 Schrauben
- Hakensicherung für erhöhte Betriebssicherheit
- Überlastverhalten: biegt sich vorschriftsmäßig auf (sichtbar)
- 5 Ausführungen mit unterschiedlichen Gewinden und Tragfähigkeiten
- Tragfähigkeitsangabe je Variante als max. Belastung bei 90°
- Güteklasse 10 (Enorm) laut Variantenangabe
- Schraubenanforderung: nur rissgeprüfte Schrauben 8.8 oder 10.9
Der JDT Haken zum Anschrauben AHKG ist ein fest montierbarer Anschraubhaken, der über vier Schrauben befestigt wird und für wiederkehrende Hebe- und Anschlagaufgaben an definierten Anschlagpunkten geeignet ist.
- Feste Montage durch Anschrauben mit 4 Schrauben
- Hakensicherung für erhöhte Betriebssicherheit
- Überlastverhalten: biegt sich vorschriftsmäßig auf (sichtbar)
- 5 Ausführungen mit unterschiedlichen Gewinden und Tragfähigkeiten
- Tragfähigkeitsangabe je Variante als max. Belastung bei 90°
- Güteklasse 10 (Enorm) laut Variantenangabe
- Schraubenanforderung: nur rissgeprüfte Schrauben 8.8 oder 10.9
Informationen: Haken zum Anschrauben AHKG
Der JDT Haken zum Anschrauben AHKG ist ein Anschraubhaken zur festen Montage an Konstruktionen, z. B. an Traversen oder Bauteilen mit geeigneter, planer Auflagefläche. Er wird über vier Schrauben befestigt und eignet sich für wiederkehrende Hebe- und Anschlagaufgaben, bei denen ein dauerhaft montierter Haken benötigt wird.
Für erhöhte Betriebssicherheit verfügt der Haken über eine Hakensicherung. Bei Überlastung ist er so ausgeführt, dass er sich vorschriftsmäßig aufbiegt (sichtbare Verformung) statt schlagartig zu versagen.
Einsatzbereiche
Typische Anwendungen finden sich überall dort, wo Lasten regelmäßig an fest definierten Punkten angeschlagen werden:
- Maschinen- und Anlagenbau (Heben/Positionieren von Baugruppen an Traversen)
- Stahl- und Metallbau (Handhabung von Konstruktionen und Schweißbaugruppen)
- Fertigung und Instandhaltung (wiederkehrende Hebevorgänge an Montageplätzen)
- Logistik und innerbetrieblicher Transport (Lastaufnahmen an Hebezeugen/Spreader-Lösungen)
Varianten und Unterschiede
Der Typ ist in 5 Ausführungen verfügbar. Die Varianten unterscheiden sich durch Hakengröße, Gewinde, Anziehdrehmoment, Gewicht und die max. Belastung bei 90°.
Technische Variantenübersicht
| Ausführung | max. Belastung bei 90° (kg) | Gewinde | Güteklasse | Anziehdrehmoment (Nm) | Gewicht (kg) | Artikel-Nr. |
|---|---|---|---|---|---|---|
| AHKG 6 | 1400 | M12 | 10 (Enorm) | 70 | ca. 1.1 | JDT0362806000VE |
| AHKG 8 | 2500 | M12 | 10 (Enorm) | 70 | ca. 1.76 | JDT0362808000VE |
| AHKG 10 | 4000 | M16 | 10 (Enorm) | 160 | ca. 3.2 | JDT0362810000VE |
| AHKG 13 | 6700 | M20 | 10 (Enorm) | 340 | ca. 5.8 | JDT0362813000 |
| AHKG 16 | 10000 | M24 | 10 (Enorm) | 600 | ca. 8.0 | JDT0362816000 |
Arbeitsbereich
Der Arbeitsbereich ergibt sich aus der vorgesehenen Zugrichtung sowie den zulässigen Abweichungen: Der Haken soll möglichst in Zugrichtung ausgerichtet werden; seitliche Abweichungen bis 15° je Seite sind tolerierbar. Zusätzlich wird ein großer Anwendungsbereich mit 45° Ablenkung angegeben.
Arbeitsbereich & Belastungsrichtung
| Merkmal | Angabe |
|---|---|
| Ausrichtung | Möglichst in Zugrichtung; seitlich bis 15° je Seite tolerierbar |
| Ablenkung | 45° Anwendungsbereich angegeben |
| Belastungsangabe | Variantenbezogen als max. Belastung bei 90° |
| Sicherung | Hakensicherung integriert |
| Überlastverhalten | Biegt sich vorschriftsmäßig bei Überlastung auf (sichtbare Verformung) |
Sicherheitsaspekte und Normen
Der AHKG ist als Anschlag-/Lastaufnahmekomponente im Sinne der Dokumentation mit einer Konformitätserklärung zur Maschinenrichtlinie 2006/42/EG hinterlegt. Für die sichere Nutzung sind die Vorgaben zur Tragfähigkeit, zur Montage und zur Prüfung zu beachten.
- Schraubenanforderung: Es dürfen nur rissgeprüfte Schrauben der Festigkeitsklasse 8.8 oder 10.9 verwendet werden; der Haken ist bis zur bündigen Anlage an der Auflagefläche anzuziehen.
- Prüfung: Vor Gebrauch Sichtprüfung (z. B. Schraubensitz, Korrosion, Verformung); mindestens jährlich Prüfung durch befähigte Person; alle 3 Jahre Prüfung auf Rissfreiheit mit geeignetem Prüfgerät.
- Norm-/Regelbezug: Hinweise nennen u. a. EN 818-6 (Lastverteilung/Schwerpunkt) sowie berufsgenossenschaftliche Richtlinien wie BGR 500; die Ergebnisse der Gefährdungsbeurteilung nach Betriebssicherheitsverordnung sind zu berücksichtigen.
- Temperaturhinweis: Bei Einsatztemperaturen +200 bis +400 °C wird der Einsatz eines Anschweißhakens empfohlen; Tragfähigkeitsreduzierungen sind abhängig von Schrauben-/Temperaturvorgaben zu beachten.

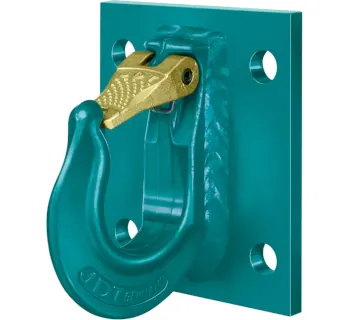

Produktbild
Passende Artikel/Zubehör
Für höhere Temperaturbereiche oder dauerhaft verschweißte Anschlagpunkte kann ein Anschweißhaken als Ergänzung sinnvoll sein.
Alternative für feste Montage durch Anschweißen: https://www.tomanro.de/2063-JDT_Haken_zum_Anschweissen_AHK-Typen
Links (TOMANRO-Typenseiten & Dokumente)
Variantenübersicht und Grundinformationen: https://www.tomanro.de/2064-JDT_Haken_zum_Anschrauben_AHKG-Typen
Montage-, Prüf- und Sicherheitshinweise: https://www.tomanro.de/pdf/betriebsanleitung_anschw_anschraubhaken.pdf
Überblick über Anschlagpunkte und zugehörige Typen: https://www.tomanro.de/pdf/katalog_anschlagpunkte.pdf
Kompakter Überblick zum Typ AHKG: https://www.tomanro.de/Katalogseite.php?TypNr=2064
Abmessungen Haken zum Anschrauben AHKG
| Haken zum Anschrauben AHKG | max. Belastung bei 90° (kg) | a (mm) | b (mm) | c (mm) | d (mm) | h (mm) | l (mm) | m (mm) | t1 (mm) | t2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
