Anschlagwirbel THEIPA Point TP-F

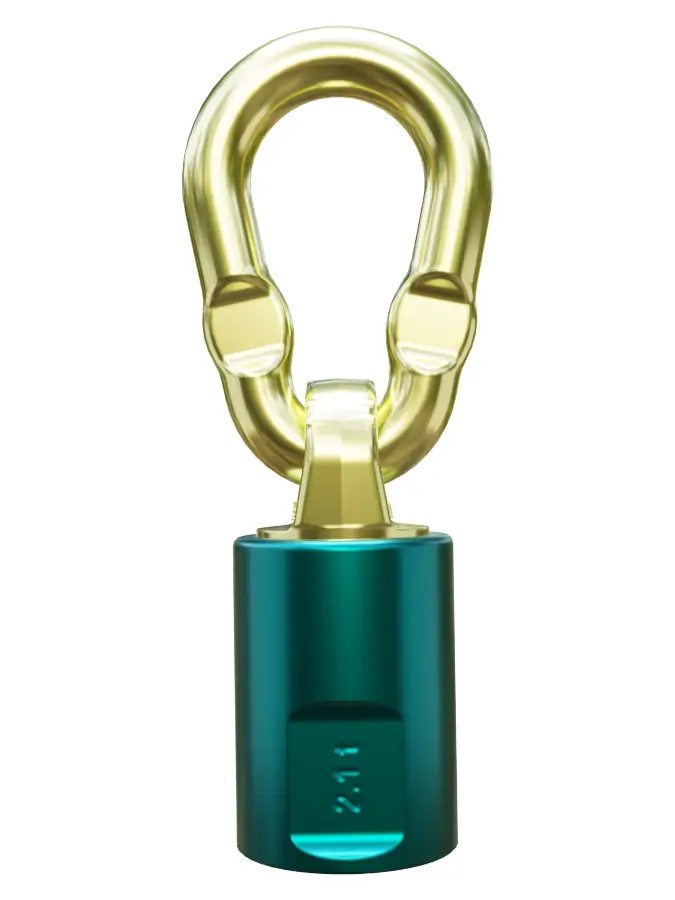

Anschlagwirbel THEIPA Point TP-F 0.5 Ansicht 2
Abbildung kann abweichen vom Original

JDT
Anschlagwirbel THEIPA Point TP-F 0.5

max. Belastung1400 kg
GewindeM 12 mm
Gewindelänge15 mm
Güteklasse10
Anziehdrehmoment15 - 40 Nm
Steigung DIN 131.75
Gewicht ca.0.61 kg
Artikel-Nr.: JDT0381800000VE

Qualitätsmerkmale

  • Bügel um 180° schwenkbar
  • Wirbel um 360° drehbar
  • ENORM Güteklasse 10
228,21 € (2 Stk / VE)
114.11 € / Stück
( exkl. MwSt |
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl
Gesamtpreis 0

Bild Typ max. BelastungGewindeGewindelängeGüteklasseArtikel-Nr. Preis (zzgl. ges. MwSt.)
JDT Anschlagwirbel THEIPA Point TP-F 0.5Anschlagwirbel THEIPA Point TP-F
0.5		1400 kgM 12 mm15 mm10 JDT0381800000VE228,21 €
JDT Anschlagwirbel THEIPA Point TP-F 1Anschlagwirbel THEIPA Point TP-F
1		2800 kgM 16 mm20 mm10 JDT0381801000VE231,37 €
JDT Anschlagwirbel THEIPA Point TP-F 1.7Anschlagwirbel THEIPA Point TP-F
1.7		5000 kgM 20 mm25 mm10 JDT0381802000129,58 €
JDT Anschlagwirbel THEIPA Point TP-F 2.1Anschlagwirbel THEIPA Point TP-F
2.1		8000 kgM 24 mm30 mm10 JDT0381804000182,11 €
JDT Anschlagwirbel THEIPA Point TP-F 3.2Anschlagwirbel THEIPA Point TP-F
3.2		12000 kgM 30 mm40 mm10 JDT0381806000207,26 €
JDT Anschlagwirbel THEIPA Point TP-F 5Anschlagwirbel THEIPA Point TP-F
5		15000 kgM 36 mm45 mm10 JDT0381808000237,37 €

Beschreibung: JDT Anschlagwirbel THEIPA Point TP-F 0.5

Der THEIPA Point - F mit Innengewinde.
  • Alle Vorteile des Anschlagwirbels THEIPA Point werden hier ebenfalls berücksichtigt.
  • In der Regel ist die Gewindetiefe 1,25 x d.
  • Die eingeprägte Tragfähigkeit gilt für die Anschlagart unter 90°.
  • Schrauben der Güteklasse 10.9 rissgeprüft sind als Verbindungselement zugelassen.

180° schwenkbar
360° drehbar

Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar.

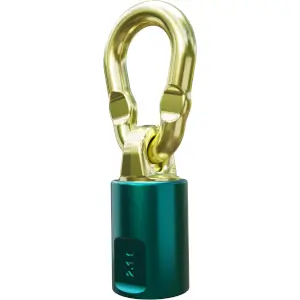

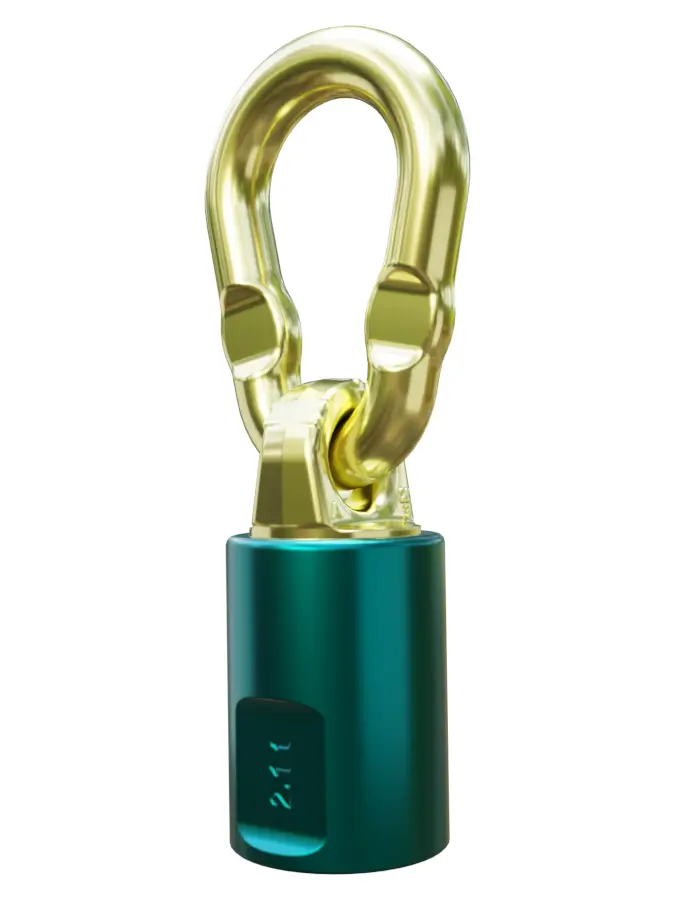

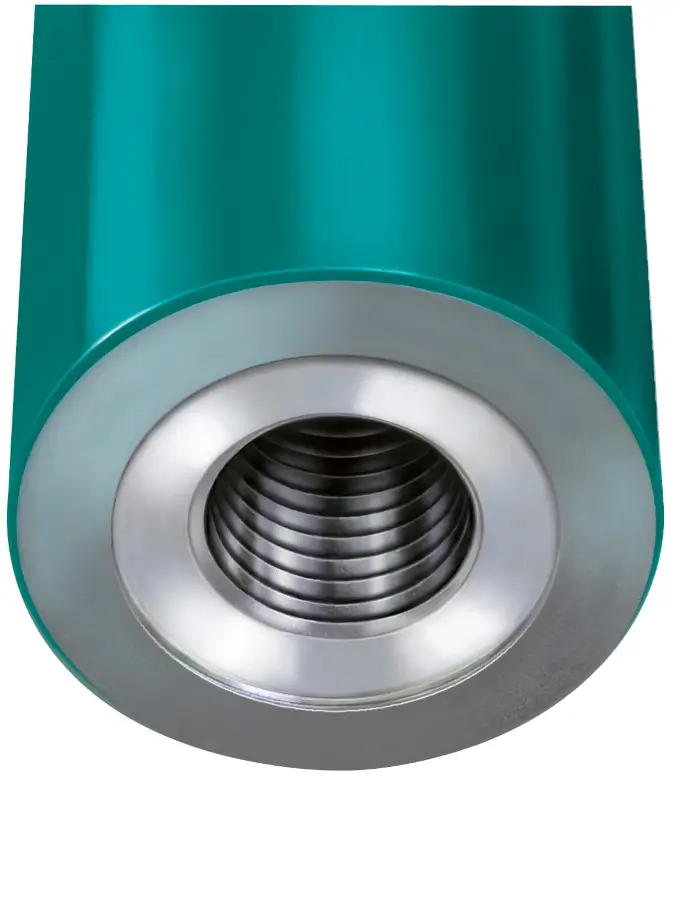

JDT Anschlagwirbel THEIPA Point TP-F JDT Anschlagwirbel THEIPA Point TP-F von unten
Belastungstabelle in t
Anschlagart 1-Strang 2-Strang* 3 oder 4-Strang*
Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze
Typ Gewinde 0° 90° 0° 90° 0°-45° 45°-60° 0°-45° 45°-60°
TP 0,5 M12x15 1,4 0,5 2,8 1 0,7 0,5 1 0,75
* Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.

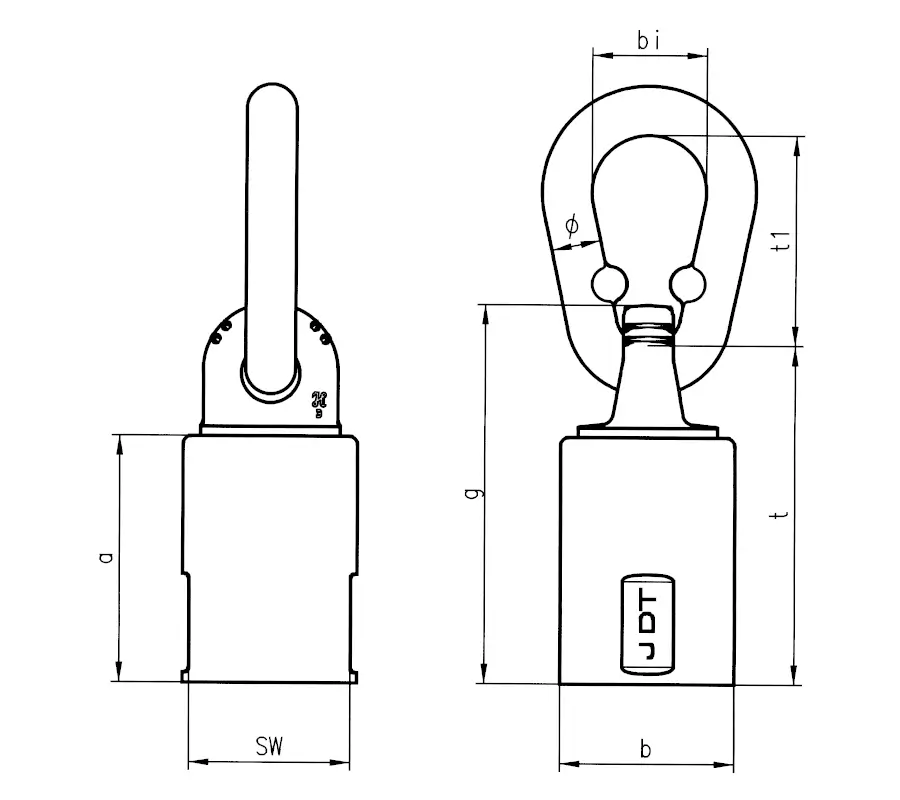

Masszeichnung von JDT Anschlagwirbel THEIPA Point TP-F 0.5

Abmessungen

Anschlagwirbel THEIPA Point TP-F 1400 kg

a45mm
Øb36.7mm
g73mm
SW34mm
t66mm
Glied Ø x t1 x bi13 x 55 x 32mm
