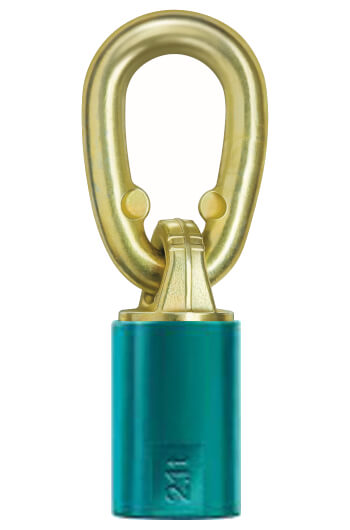

Anschlagwirbel THEIPA Point TP-F 3.2 Ansicht 2
Abbildung kann abweichen vom Original

JDT
Anschlagwirbel THEIPA Point TP-F 3.2

max. Belastung12000 kg
GewindeM 30 mm
Gewindelänge40 mm
Güteklasse10
Anziehdrehmoment230 - 400 Nm
Steigung DIN 133.5
Gewicht ca.3.7 kg
Artikel-Nr.: JDT0381806000


Qualitätsmerkmale

  • Bügel schwenkbar um 180°
  • Wirbel drehbar um 360°
  • ENORM Güteklasse 10

207,26 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 2 Wochen
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. BelastungGewindeGewindelängeGüteklasseArtikel-Nr. Preis (zzgl. ges. MwSt.)
JDT Anschlagwirbel THEIPA Point TP-F 0.5Anschlagwirbel THEIPA Point TP-F
0.5
1400 kgM 12 mm15 mm10 JDT0381800000VE228,21 €
JDT Anschlagwirbel THEIPA Point TP-F 1Anschlagwirbel THEIPA Point TP-F
1
2800 kgM 16 mm20 mm10 JDT0381801000VE231,37 €
JDT Anschlagwirbel THEIPA Point TP-F 1.7Anschlagwirbel THEIPA Point TP-F
1.7
5000 kgM 20 mm25 mm10 JDT0381802000129,58 €
JDT Anschlagwirbel THEIPA Point TP-F 2.1Anschlagwirbel THEIPA Point TP-F
2.1
8000 kgM 24 mm30 mm10 JDT0381804000182,11 €
JDT Anschlagwirbel THEIPA Point TP-F 3.2Anschlagwirbel THEIPA Point TP-F
3.2
12000 kgM 30 mm40 mm10 JDT0381806000207,26 €
JDT Anschlagwirbel THEIPA Point TP-F 5Anschlagwirbel THEIPA Point TP-F
5
15000 kgM 36 mm45 mm10 JDT0381808000237,37 €

Beschreibung: JDT Anschlagwirbel THEIPA Point TP-F 3.2

Der THEIPA Point - F mit Innengewinde.
  • Alle Vorteile des Anschlagwirbels THEIPA Point werden hier ebenfalls berücksichtigt.
  • In der Regel ist die Gewindetiefe 1,25 x d.
  • Die eingeprägte Tragfähigkeit gilt für die Anschlagart unter 90°.
  • Schrauben der Güteklasse 10.9 rissgeprüft sind als Verbindungselement zugelassen.

180° schwenkbar
360° drehbar

Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar.

Belastungstabelle in t
Anschlagart 1-Strang 2-Strang* 3 oder 4-Strang*
Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze
Typ Gewinde 90° 90° 0°-45° 45°-60° 0°-45° 45°-60°
TP-F 3,2 M30x40 12 3,2 24 6,4 4,25 3,15 6,7 4,75
* Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.

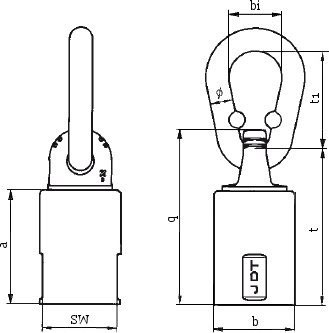

Masszeichnung von JDT Anschlagwirbel THEIPA Point TP-F 3.2

Abmessungen

Anschlagwirbel THEIPA Point TP-F 12000 kg

a94mm
Øb70mm
g148mm
SW65mm
t131mm
Glied Ø x t1 x bi20 x 85 x 45mm
