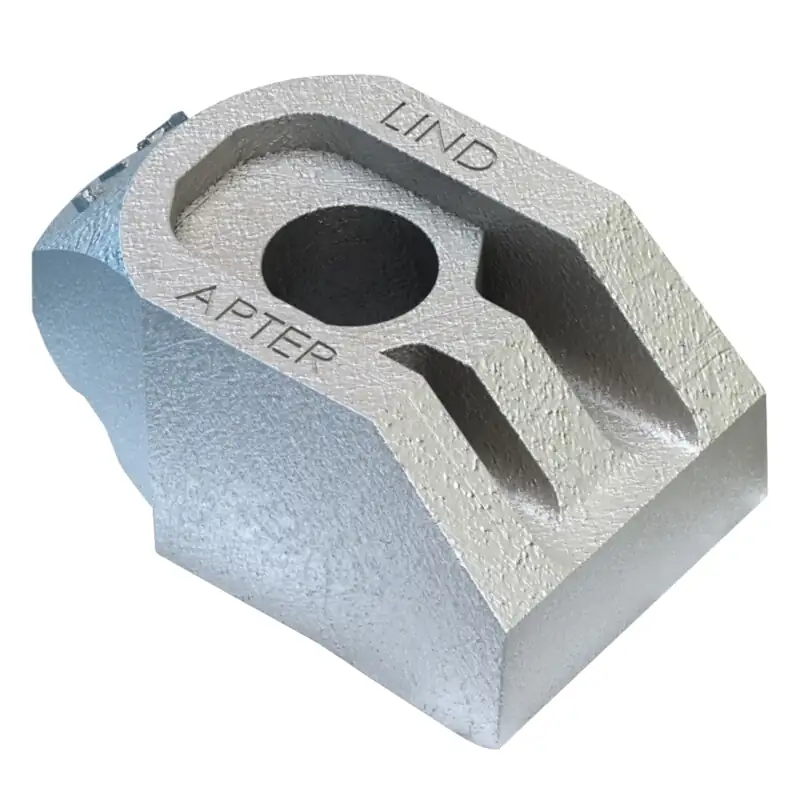

Trägerklemme Typ AF 20 mittel

Die Lindapter Trägerklemme Typ AF eignet sich besonders da, wo hohe Schubbelastungen vorherrschen. Sie ist die hoch tragfähigste Klemme mit der höchsten Belastbarkeit aller Lindapter-Klemmen für hohe Schubbelastungen. Aber auch im Zugbereich oder in Fällen wo Zug- und Schubbelastungen vorkommen sind empfiehlt sich ihr Einsatz. Die Klemme ist extrem robust, kompakt und einfach zu bedienen.

Montagehilfen

Die Trägerklemme AF bietet eine hohe Effizienz und ist schnell montiert. Eine kleine Kante wird als Anschlag genutzt und dient als Verdrehsicherung am Trägerflansch. Sie hilft bei der korrekten Ausrichtung der Klemme und gewährleistet eine optimale Positionierung. Zudem erweist sich die Vertiefung zur Aufnahme des Schraubenkopfes als große Montagehilfe. Die Aussparung umklammert den Schraubenkopf und hält ihn verdrehsicher fest. Während die Mutter von der anderen Seite gegengedreht und angezogen wird bleibt die Schraube vom Lindapter gekontert.

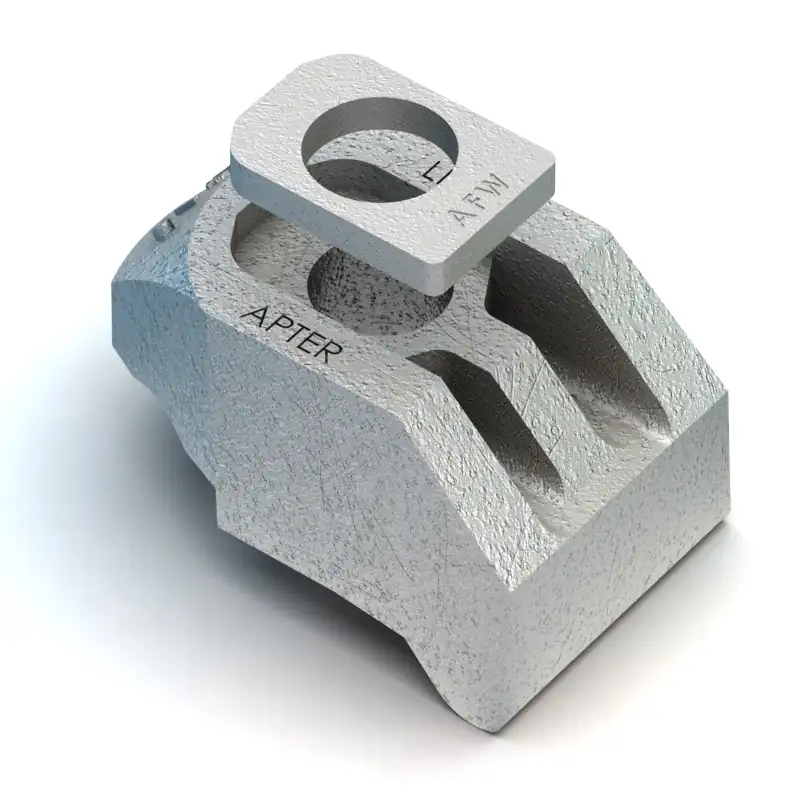

Sollte ein Kontern der Schraube mal nicht erwünscht sein, lässt sich die Vertiefung auch über die Einlegeplatte Typ AFW auffüllen. Die Platte AFW schafft eine glatte Auflagefläche für Mutter oder Schraubenkopf (auch für Verbindungen nach DIN EN 14399).

Besonderheiten

Die Trägerklemme AF ist extrem vielfältig einsetzbar. Selbst bei Langlöchern ist ihre Anwendung problemlos möglich. Auch bei Flanschen mit einer Neigung von bis zu 10º ist die Klemme noch zu empfehlen. Der Lindapter ist sogar so robust, dass er in Verbindung mit Schrauben der Festigkeitsklasse 10.9 HV verwendet werden darf. Hierbei empfiehlt Lindapter die Verwendung von DTI-Unterlegscheiben nach DIN EN 14399-9.

Viele Verbindungen lassen sich bevorzugt in Kombination mit der Trägerklemme Typ CF verwirklichen.

• Material: Sphäroguss
• Oberflächen: Feuerverzinkt
