JDT 2-strängig mit Gabelkopfhaken

Die 2-strängige JDT ENORM Anschlagkette mit Gabelkopfhaken ist ein leistungsstarkes Kettengehänge der Güteklasse 10 für professionelle Hebeaufgaben mit hohen Anforderungen an Tragfähigkeit, Zähigkeit und Handling. Der Systemaufbau aus Aufhängekopf, Rundstahlkette und Sicherheitshaken ist für den industriellen Dauereinsatz ausgelegt und kombiniert ein vergleichsweise geringes Eigengewicht mit hoher, winkelabhängiger WLL (Working Load Limit).

Verbaute Teile & Komponenten

• Anschlagkopf mit Gabelverbinder: Typ ENORM EA2 (zentrale Aufhängung am Kranhaken, Verbindung der 2 Stränge)
• Rundstahlkette für Hebezwecke: Typ ENORM EK (tragendes Kettenteil der Güteklasse 10)

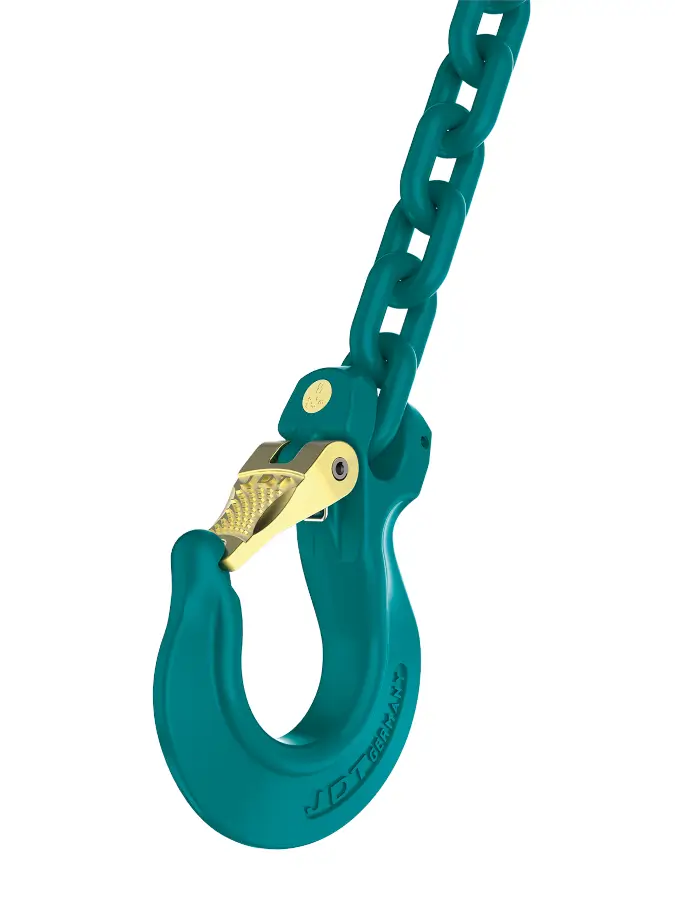

• Sicherheitshaken (Gabelkopfhaken): Typ ENORM EGH (direktes Anschlagen an der Last, mit Sicherungsfalle)
• Optional: Verkürzungselement Typ ENORM EVKS-V (Längenanpassung/Verkürzen eines Strangs)

Vorteile der ENORM-Werkstoffgüte von JDT

• Hohe Festigkeit bei gleichzeitig hoher Zähigkeit: Werkstoffauslegung mit Fokus auf Widerstand gegen Kerb- und Stoßbeanspruchung.
• Mehr Tragfähigkeit bei gleicher Nenndicke: Bei gleicher Kettennenndicke sind die Tragfähigkeiten der ENORM Rundstahlkette 25% höher als die in EN 818-2 für Güteklasse 8 vorgesehenen Werte.
• Temperatur-Einsatz: zulässige Tragfähigkeiten (nach Herstellerangaben) bei Kettentemperaturen von -40°C bis 200°C = 100%, 200°C bis 300°C = 90%, 300°C bis 400°C = 75%; nach Abkühlen auf Raumtemperatur wieder 100% belastbar.
• Oberflächenschutz: pulverbeschichtete Oberfläche in RAL 5021 (wasserblau) für die ENORM-Komponenten (Kette/Haken/Optionsteile).

Einsatzbereiche

• Stahl- & Metallbau: Anschlagen von Bauteilen an Kranhaken, Montage- und Positionierarbeiten
• Maschinen- & Anlagenbau: Heben/Umsetzen von Aggregaten, Rahmen, Baugruppen
• Bau & Instandhaltung: Kranarbeiten, Baustellenlogistik, Reparatur- und Umbauarbeiten
• Logistik/Produktion: innerbetrieblicher Lastumschlag, Transport schwerer Komponenten

Unterschiede der Varianten

Es sind 7 Varianten verfügbar. Der Unterschied liegt in der Kettenteilung (Nenndicke) und der daraus resultierenden Tragfähigkeit für den Mehrstrangbetrieb (winkelabhängig 0–45° bzw. 45–60°).

Gewicht

Das Gesamtgewicht eines 2-strängigen Gehänges ist nutzlängenabhängig. Für die Auslegung können die folgenden Herstellerwerte je Komponente herangezogen werden: EA2 (Aufhängekopf), EGH (Haken) sowie das Kettengewicht der EK als ≈kg/m.

Option: Verkürzungselement EVKS-V

Das optionale ENORM EVKS-V ist eine Verkürzungsklaue mit Verriegelung und dient zur praxisnahen Längenanpassung eines Strangs (z. B. bei unterschiedlichen Anschlagpunkten, asymmetrischen Lasten oder begrenzter Hubhöhe).

Sicherheitsaspekte & Normen

• Tragfähigkeit/WLL: Die zulässige Tragfähigkeit ist winkelabhängig (z. B. 0–45° und 45–60°). Die Last ist so zu führen, dass keine ruckartigen Belastungen auftreten.
• Haken-Sicherheit: Der ENORM EGH ist nach EN 1677-2 konstruiert und so ausgelegt, dass er bei Überlast nicht schlagartig bricht, sondern sich das Hakenmaul sichtbar öffnet und die Last kontrolliert aus dem Haken gleiten kann.
• Kette & Temperatur: Die ENORM Rundstahlkette EK ist der Güteklasse 10 nach PAS 1061 zugeordnet, erfüllt Abmessungsanforderungen der EN 818-2 und weist herstellerseitig Temperatur-Reduktionsfaktoren gemäß EN 818-6 aus.
• Verkürzung: Das optionale EVKS-V ist eine Verkürzungsklaue mit Verriegelung nach DIN 5692; eine Verkürzung darf nur über dafür vorgesehene Elemente erfolgen (keine Knoten/Improvisation).
• Prüfung: Anschlagmittel sind vor Einsatz visuell zu prüfen (z. B. Verformung, Risse, Verschleiß, beschädigte Sicherungsfalle) und gemäß betrieblicher Vorgaben regelmäßig durch eine befähigte Person zu kontrollieren.
