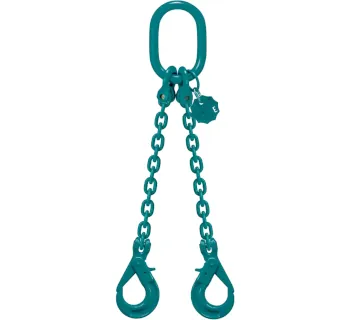

JDT 2-strängig mit Automatik-Haken

Die JDT ENORM 2-strängige Anschlagkette mit Automatik-Haken ist ein zweisträngiges Kettengehänge der Güteklasse 10, ausgelegt für das sichere Heben schwerer Lasten im Winkelbereich 0 - 60°. Der Aufbau folgt dem ENORM-Baukastensystem und kombiniert Aufhängekopf (EA2), Rundstahlkette (EK) und Automatik-Gabelkopfhaken (EAHG); alternativ ist ein Verkürzungselement (EVKS-V) zur Längenanpassung vorgesehen.

Verbaute Teile & Komponenten

Die Anschlagkette besteht aus drei Hauptkomponenten, die als System aufeinander abgestimmt sind:

• Aufhängekopf mit Gabelverbinder (ENORM EA2): Zentrales Aufhängungsteil für zweisträngige Kettengehänge (normativ als Aufhängekopf nach EN 818-4 beschrieben).
• Rundstahlkette für Hebezwecke (ENORM EK): Tragende Kettenstränge in Güteklasse 10 (mittlere Tolerierung nach PAS 1061, Abmessungen nach EN 818-2).
• Automatik-Gabelkopfhaken (ENORM EAHG): Lastaufnahmeteile mit selbstschließendem Mechanismus für schnelles Anschlagen; konstruktiv als Haken der Güteklasse 10 nach EN 1677-3 beschrieben.
• Optional: Verkürzungselement (ENORM EVKS-V): Alternative/Option zur flexiblen Längenanpassung der Stränge.

Arbeitsbereich

Einsatz als zweisträngiges Anschlagmittel zum Heben von Lasten über zwei Anschlagpunkte; die zulässige Tragfähigkeit ist vom Neigungswinkel der Stränge abhängig (0 - 45° bzw. 45 - 60°).

Einsatzbereiche

• Stahl- und Anlagenbau: Anschlagen von Bauteilen über zwei definierte Anschlagpunkte.
• Maschinenbau: Heben/Positionieren von Baugruppen bei Montage und Instandhaltung.
• Logistik & Schwerlastumschlag: Kranhandling von Lasten mit symmetrischer Zweipunkt-Anbindung.
• Bau & Montage: robuste Lösung für wiederkehrende Hebevorgänge.

Unterschiede der Varianten

Die Varianten unterscheiden sich über die Kettenteilung (z. B. 8 x 24 mm bis 22 x 66 mm) und die zugehörige Tragfähigkeit für die Winkelbereiche 0 - 45° und 45 - 60°.

Komponenten-Übersicht nach Kettengröße

Je nach Ausführung wird die Anschlagkette typischerweise aus EA2 (Aufhängekopf), 2x EK (Kette) und 2x EAHG (Automatik-Haken) in passender Größe aufgebaut. Die nachfolgende Tabelle zeigt die zugehörigen Gewichte der Bauteile (Kette als ≈kg/m).

Vorteile der ENORM-Werkstoffgüte von JDT

Die ENORM 10-Produktreihe wird als echte Güteklasse 10 bei Einhaltung der Vorgaben der EN 818 beschrieben und ist auf hohe Festigkeit bei gleichzeitig erhöhter Zähigkeit ausgelegt. Für die ENORM Rundstahlkette (EK) wird außerdem genannt, dass bei gleicher Kettennenndicke die Tragfähigkeiten 25% höher sind als die in EN 818-2 geforderten Werte für Güteklasse 8.

• Hohe Festigkeit & hohe Zähigkeit: Werkstoffvorteil gegenüber Standardwerkstoffen (robust bei Kerbbelastung).
• Mehr Tragfähigkeit: 25% höhere Tragfähigkeiten bei gleicher Kettennenndicke (Vergleich zu GK 8 nach EN 818-2).
• Temperaturbeständigkeit: zulässige Tragfähigkeiten (Reduktionsfaktoren) nach EN 818-6 bis 400°C und nach Abkühlung wieder 100% belastbar.
• Oberflächenschutz: pulverbeschichtet in RAL 5021 (wasserblau); optional COR 92 als zusätzlicher Korrosionsschutz für die Rundstahlkette.
• Sicheres Überlastverhalten am Haken: Der EAHG ist so beschrieben, dass bei Überlastung kein schlagartiger Bruch erfolgt, sondern sich das Hakenmaul sichtbar öffnet und die Last langsam aus dem Haken gleitet.
• Erkennbarkeit: ENORM 10-Kettengehänge werden mit einem 10-eckigen Anhänger (Markierung) beschrieben.

Sicherheitsaspekte & Normen

Für den sicheren Einsatz sind die Winkelbereiche und die dazugehörigen Tragfähigkeiten zwingend zu beachten. Die Hauptkomponenten sind normativ wie folgt beschrieben: EA2 (Aufhängekopf) für zweisträngige Kettengehänge nach EN 818-4, EK (Rundstahlkette) nach PAS 1061 mit Abmessungen nach EN 818-2 und Nennspannung entsprechend EN 818-1, sowie EAHG (Automatik-Gabelkopfhaken) der Güteklasse 10 nach EN 1677-3.

• Winkel beachten: Tragfähigkeit reduziert sich im Bereich 45 - 60° gegenüber 0 - 45°.
• Lastverteilung: Beide Stränge möglichst gleichmäßig belasten; Verdrehungen/Knoten vermeiden.
• Anschlagpunkte: Nur an geeigneten, tragfähigen Anschlagpunkten anschlagen; Kantenbeanspruchung vermeiden (ggf. Kantenschutz).
• Automatik-Haken: Selbstschließender Mechanismus für sichere Verriegelung; korrekten Sitz und vollständiges Schließen vor dem Hub prüfen.
• Temperatur: Bei erhöhten Temperaturen Reduktionsfaktoren anwenden; nach Abkühlung ist die ENORM-Anschlagkette wieder zu 100% belastbar (gemäß Herstellerangaben zur EK).
