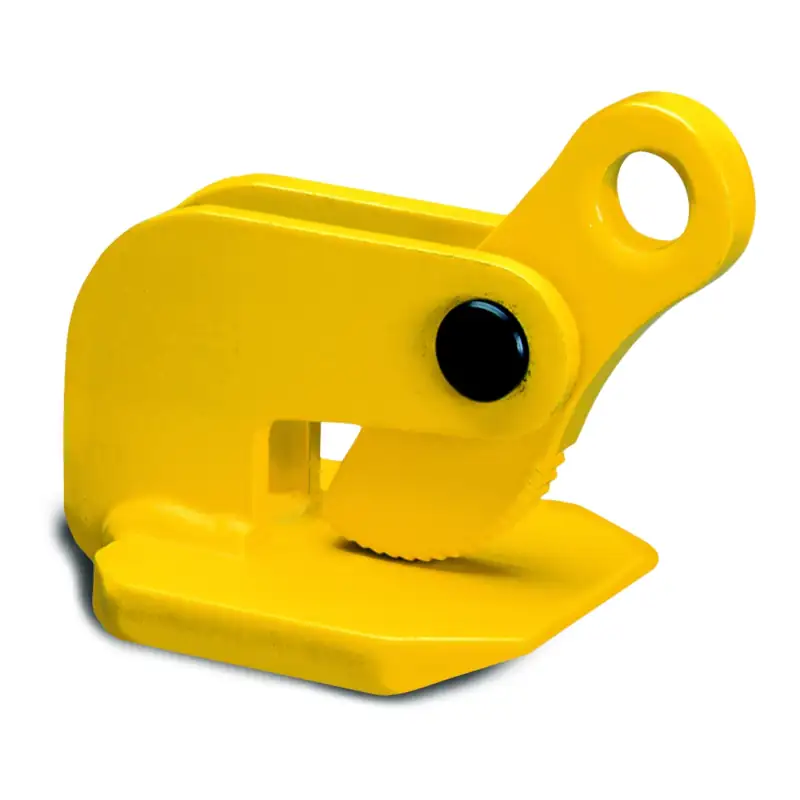

Yale Tigrip® Hebeklemme THK
Die Yale Tigrip® Hebeklemme THK ist eine horizontale Hebeklemme für den paarweisen Einsatz und eignet sich besonders für den Transport von dünnen Blechen mit starkem Durchhang. Je nach Modell stehen unterschiedliche Tragfähigkeiten pro Paar (bis 9000 kg) sowie passende Greifbereiche (bis 0 - 60 mm), Grundmaße (A–I) und Gewichte zur Verfügung. Für den sicheren Betrieb sind u. a. der Neigungswinkel β ≤ 30°, die Mindestlast von 10% und das vollständige Zweistrang-Transportgehänge zu beachten.
- Optimal für dünne Bleche auch bei starkem Durchhang.
- Hohe Tragfähigkeit bis 9000 kg pro Paar (modellabhängig).
- Flexibel durch verschiedene Greifbereiche bis 0 - 60 mm.
- Sicher dank klarer Vorgaben wie β ≤ 30° und Mindestlast.
Die Yale Tigrip® Hebeklemme THK ist eine horizontale Hebeklemme für den paarweisen Einsatz und eignet sich besonders für den Transport von dünnen Blechen mit starkem Durchhang. Je nach Modell stehen unterschiedliche Tragfähigkeiten pro Paar (bis 9000 kg) sowie passende Greifbereiche (bis 0 - 60 mm), Grundmaße (A–I) und Gewichte zur Verfügung. Für den sicheren Betrieb sind u. a. der Neigungswinkel β ≤ 30°, die Mindestlast von 10% und das vollständige Zweistrang-Transportgehänge zu beachten.
- Optimal für dünne Bleche auch bei starkem Durchhang.
- Hohe Tragfähigkeit bis 9000 kg pro Paar (modellabhängig).
- Flexibel durch verschiedene Greifbereiche bis 0 - 60 mm.
- Sicher dank klarer Vorgaben wie β ≤ 30° und Mindestlast.
Informationen: Tigrip® Hebeklemme THK

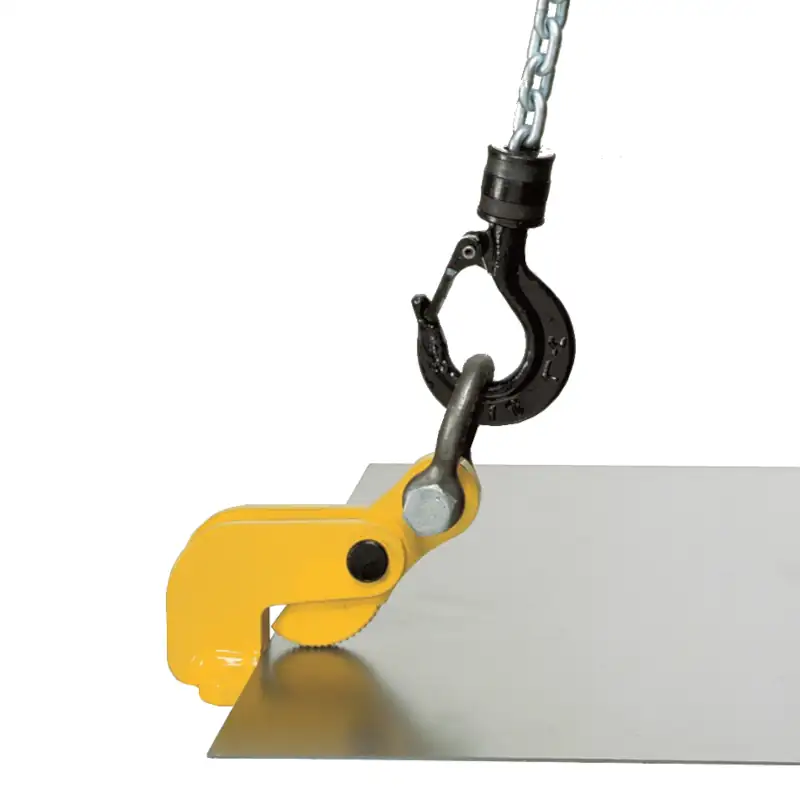

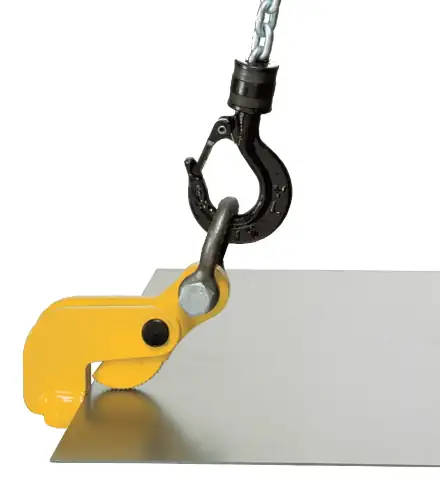

Die Yale Tigrip® Hebeklemme THK ist eine horizontale Hebeklemme für den paarweisen Einsatz und eignet sich besonders für den Transport von dünnen Blechen mit starkem Durchhang. Sie wird typischerweise als Bestandteil eines Zweistrang-Transportgehänges verwendet und muss dafür mit passenden Ketten oder Seilen komplettiert werden.
Für einen sicheren Halt ist der Greifbereich strikt einzuhalten (die Klemme wird bis zum Maulanschlag aufgeschoben), und der Neigungswinkel β des Anschlagmittels darf 30° nicht überschreiten. Bei sehr starkem Durchhang dürfen ausschließlich einzelne Bleche transportiert werden.
Einsatzbereiche
- Horizontaler Transport von liegenden Blechen und Blechpaketen (modellabhängig).
- Handhabung von dünnen Blechen, auch wenn sich das Hebegut beim Anheben durchbiegt.
- Typische Anwendungen in Stahlhandel, Service-Centern, Fertigung und beim innerbetrieblichen Krantransport.
Sicherheits- und Materialhinweise
- Nur paarweise einsetzbar; Tragfähigkeiten beziehen sich auf den Einsatz eines Paares bei β = 30°.
- Neigungswinkel β ≤ 30° in Richtung der gemeinsamen Aufhängeöse einhalten.
- Die Mindestlast darf nicht unter 10% der angegebenen Traglast liegen, damit die erforderliche Klemmkraft aufgebaut wird.
- Geeignet für Hebegut aus Stahl, dessen Oberflächenhärte HRC 30 nicht überschreitet.
- Werden mehr als 2 Klemmen verwendet, sollte zur Vermeidung unzulässiger seitlicher Zugkräfte eine Traverse eingesetzt werden.
Varianten und Auswahlhilfe
Die Baureihe THK ist in mehreren Tragfähigkeitsstufen verfügbar. Die Auswahl erfolgt primär über Tragfähigkeit (pro Paar), Greifbereich und das Gewicht (pro Stück). Für viele Anwendungen ist zusätzlich wichtig, dass die Grundmaße (Maßbuchstaben A–I) zum Einbauraum und zum Anschlagmittel passen.
| Modell | Art.-Nr. | EAN/GTIN | Tragfähigkeit (pro Paar, kg) | Greifbereich (mm) | Gewicht (pro Stück, kg) |
|---|---|---|---|---|---|

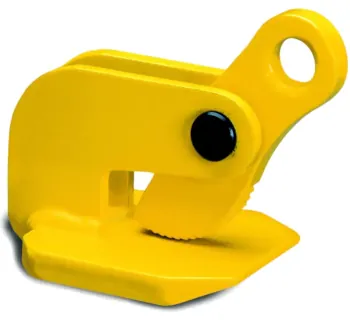

| THK 0.75 | YALE-N50701751 | 4025092550628 | 750 | 0 - 25 | 1.7 |
| THK 1.5 | YALE-N50701752 | 4025092550284 | 1500 | 0 - 35 | 3.2 |
| THK 3.0 | YALE-N50701753 | 4025092550390 | 3000 | 0 - 35 | 5.7 |
| THK 4.5 | YALE-N50701754 | 4025092551120 | 4500 | 0 - 45 | 8.4 |
| THK 6.0 | YALE-N50701755 | 4025092551038 | 6000 | 0 - 60 | 11.6 |
| THK 9.0 | YALE-N50701756 | 4025092551960 | 9000 | 0 - 60 | 17.9 |
Hinweis: Die Tragfähigkeiten gelten pro Paar bei einem Neigungswinkel β von 30°; das angegebene Gewicht bezieht sich auf eine Klemme.
Passende Artikel für den Einsatz
Für den Betrieb der THK wird in der Praxis ein Zweistrang-Transportgehänge benötigt, also z. B. ein passendes 2-strängiges Kettengehänge oder Drahtseilgehänge mit geeigneten Verbindungselementen (z. B. Schäkel), damit die Klemmen im zulässigen Winkelbereich sauber arbeiten können.
- Yale Ketten- oder Seilgehänge als Anschlagmittel zur Komplettierung (2-strängig, β-begrenzt).
- Yale Verbindungselemente wie Schäkel und passende Aufhängekomponenten.
- Traverse (z. B. bei breiten Blechen oder beim Einsatz von mehr als 2 Klemmen), um seitliche Kräfte zu reduzieren.
- Für andere Blech-Handling-Fälle: weitere Yale Tigrip® Klemmen/Greifer (je nach Transportart vertikal/horizontal, Einzelblech oder Paket).
Links zu den Typenseiten bei TOMANRO
- Tigrip® Hebeklemme THK (Übersicht / Typenseite)
- THK 0.75 (Produktseite)
- THK 1.5 (Produktseite)
- THK 3.0 (Produktseite)
- THK 4.5 (Produktseite)
- THK 6.0 (Produktseite)
- THK 9.0 (Produktseite)
Links zu passenden Yale Tigrip® Alternativen (TOMANRO)
- Yale Tigrip® Hebegeschirr TWH (für Einzelbleche und Blechpakete, horizontal)
- Yale Tigrip® Hebegeschirr TGF (für Blechpakete, mit Kettengehänge)
- Yale Tigrip® Einzelklemme TCH (Alternative für bestimmte Blech- und Pakettransporte)
Dokumente bei TOMANRO

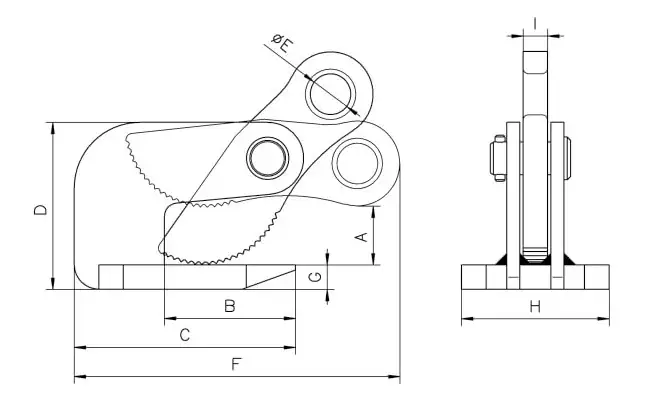

Abmessungen Tigrip® Hebeklemme THK
| Tigrip® Hebeklemme THK | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | ØE (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
