Terrier Horizontale Schwerlastklemme

Horizontale Schwerlastklemme FHX / FHX-V von Terrier

Die horizontalen Schwerlastklemmen FHX und FHX-V sind für das horizontale Heben und Transportieren von nicht-biegsamen Stahlplatten und Konstruktionen mit flachem Angriffsbereich ausgelegt und müssen immer paarweise (oder in mehreren Paaren) eingesetzt werden. Die Konstruktion besteht aus Gehäuse, Segment und Segmentstift – das Segment wirkt zugleich als Kranöse und hält die Last während des Transports sicher.

Die Variante FHX-V ergänzt die FHX-Bauart um eine Torsionsfeder, die die Klemme beim Ansetzen in Position hält und ein einfaches Platzieren durch eine Person unterstützt, da die Klemme an nahezu jeder gewünschten Stelle geschlossen und fixiert werden kann.

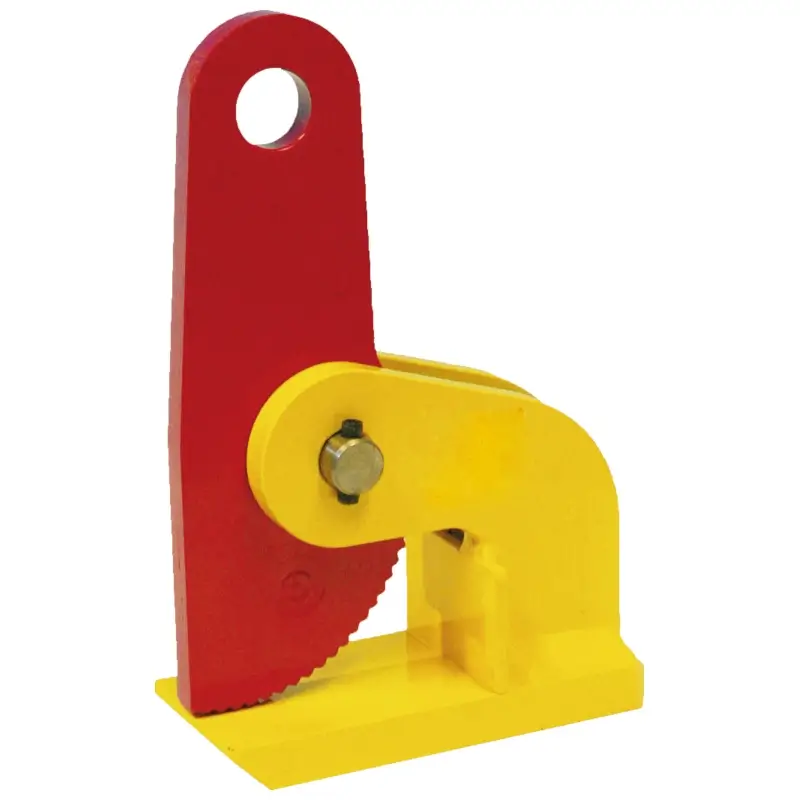

Abbildung: Horizontale Schwerlastklemme (Beispielansicht) – Quelle: TOMANRO

Einsatzbereiche

• Blechhandling in Stahlhandel, Laser-/Brennzuschnitt, Lager und Fertigung (horizontales Aufnehmen und Umsetzen).
• Positionieren von Stahltafeln und starren Bauteilen an Maschinen, auf Paletten oder in Gestellen.
• Transport einzelner Platten oder definierter Pakete (nur innerhalb der zulässigen Anwendung und Anschlagart).

Wichtig: Diese Klemmen sind für nicht durchbiegende Materialien vorgesehen; bei flexiblen Blechen sind spezielle Klemmen (z. B. TDH) geeigneter.

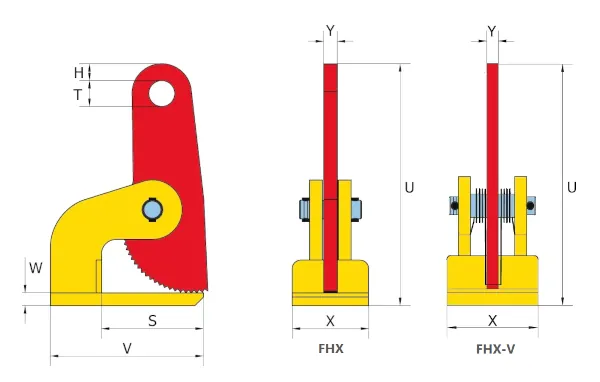

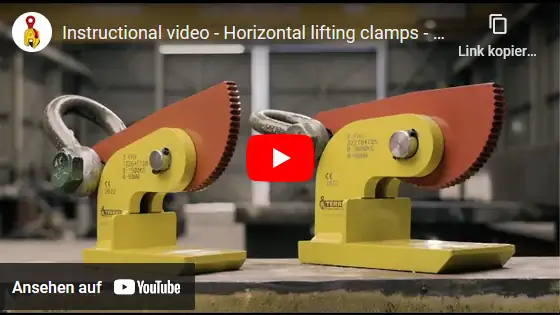

Unterschiede der Varianten FHX vs. FHX-V

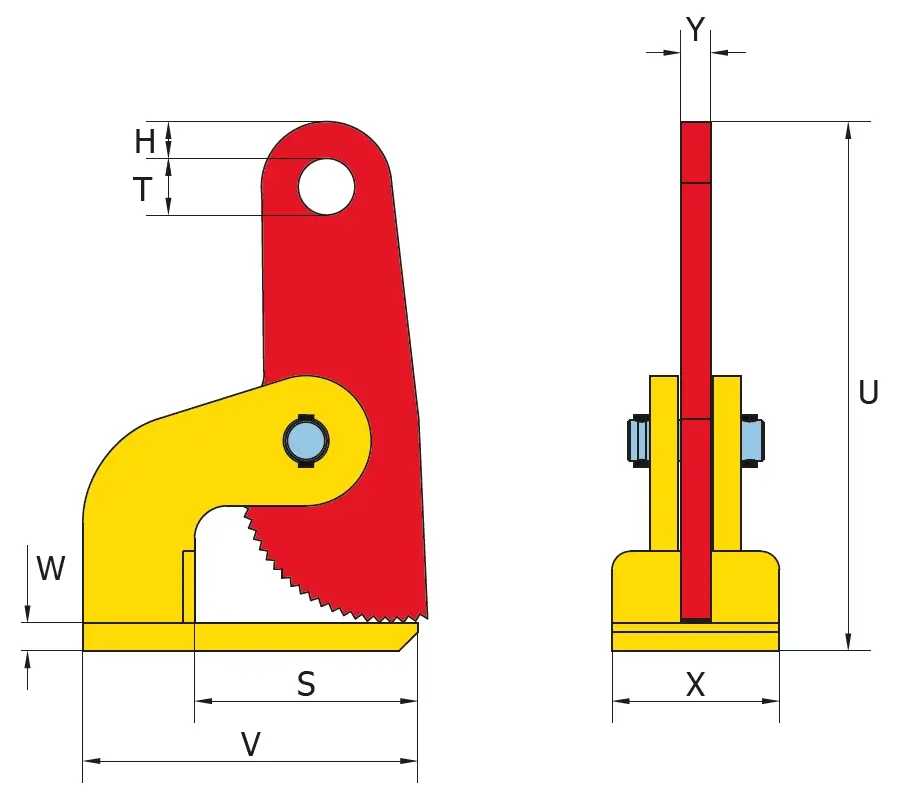

• FHX: leichtgewichtige Schwerlastklemme für universelle Anwendungen beim horizontalen Heben; große Tragfähigkeitsbandbreite bis 25000 kg pro Paar (modellabhängig).
• FHX-V: zusätzlich mit Torsionsfeder (vorgespannt), damit die Klemme beim Ansetzen in Position bleibt und das Handling durch einen Bediener erleichtert; Tragfähigkeitsbereich bis 6000 kg pro Paar (modellabhängig).
• Beide: Einsatz paarweise (oder in mehreren Paaren); Segment dient als Anschlag-/Hebeöse.

Bedienerfreundlichkeit und Sicherheit

• Paarweiser Einsatz: Die Tragfähigkeit bezieht sich auf die Verwendung von mindestens 2 Klemmen (oder mehreren Paaren), damit die Last stabil und horizontal geführt wird.
• Seitliche Belastung begrenzen: Der seitliche Zug an der Klemme ist nur bis maximal 15° zulässig; größere seitliche Winkel erhöhen das Risiko von Fehlbelastungen.
• Topwinkel beachten: Die Kapazitätsauslegung erfolgt für einen maximalen Topwinkel von 60°; bei größeren Anschlagwinkeln muss die zulässige Last entsprechend reduziert werden.
• Temperaturbereich: Standardklemmen sind für den Einsatz zwischen -40 °C und +100 °C vorgesehen (modell-/einsatzabhängig).
• Normen & Richtlinien: In den Herstellerunterlagen werden u. a. (N)EN 13155, ASME B30.20 sowie die Maschinenrichtlinie 2006/42/EG genannt.

Praxis-Tipp: Vor dem Hub den flachen Angriffsbereich prüfen (kein Grat, kein Schmutz, keine Beschichtung, die das sichere Greifen beeinträchtigt) und die Klemmen symmetrisch anordnen, damit beide Klemmen gleichmäßig belastet werden.

Passende Artikel für den Einsatz

Für eine sichere Anwendung werden zusätzlich geeignete Anschlagmittel (z. B. Kettengehänge, Schäkel) und ein passendes Hebegerät benötigt. Innerhalb der Terrier-Produktwelt sind – je nach Material und Aufgabe – folgende Alternativen/Ergänzungen sinnvoll:

• Klemme für biegsame Bleche (TDH) für durchbiegende bzw. flexible Bleche.
• Hebeklemme für Stapel und Platten (THSK) für Pakete, Stapel und dickere Platten mit großem Greifbereich.
• Horizontale Schon-Hebeklemme (TNMH) für Anwendungen, bei denen ein schonenderer Kontakt gefragt ist.
