Yale Tigrip® Hebegeschirr TGF
Das Yale Tigrip® Hebegeschirr TGF ist für den horizontalen Transport von Blechpaketen ausgelegt und wird typischerweise mit 2 Klemmen und zweisträngigem Kettengehänge eingesetzt. Je nach Variante stehen unterschiedliche Tragfähigkeiten (bis 10000 kg je Geschirr) sowie Greifbereiche (z. B. 0–250 mm bzw. 50–300 mm) inklusive definierter Grundmaße (A–H), Gewichte und EAN zur Verfügung. Die Klemmung wird über den Rastersteg schnell an die Paketdicke angepasst, wobei die Tragfähigkeit für den Betrieb bei β ≤ 45° gilt.
- Schnelles Einstellen der Paketdicke über Rastersteg.
- Hohe Tragfähigkeiten bis 10000 kg je Geschirr (modellabhängig).
- Großer Arbeitsbereich mit Greifweiten bis 300 mm.
- Planungssicher dank klarer Daten zu Grundmaßen, Gewicht und EAN.
Das Yale Tigrip® Hebegeschirr TGF ist für den horizontalen Transport von Blechpaketen ausgelegt und wird typischerweise mit 2 Klemmen und zweisträngigem Kettengehänge eingesetzt. Je nach Variante stehen unterschiedliche Tragfähigkeiten (bis 10000 kg je Geschirr) sowie Greifbereiche (z. B. 0–250 mm bzw. 50–300 mm) inklusive definierter Grundmaße (A–H), Gewichte und EAN zur Verfügung. Die Klemmung wird über den Rastersteg schnell an die Paketdicke angepasst, wobei die Tragfähigkeit für den Betrieb bei β ≤ 45° gilt.
- Schnelles Einstellen der Paketdicke über Rastersteg.
- Hohe Tragfähigkeiten bis 10000 kg je Geschirr (modellabhängig).
- Großer Arbeitsbereich mit Greifweiten bis 300 mm.
- Planungssicher dank klarer Daten zu Grundmaßen, Gewicht und EAN.
Informationen: Tigrip® Hebegeschirr TGF
Das Tigrip® Hebegeschirr TGF ist für den horizontalen Transport von Blechpaketen ausgelegt und wird typischerweise paarweise eingesetzt (2 Klemmen) – in Verbindung mit einem zweisträngigen Kettengehänge. Über einen Rastersteg lässt sich die Klemmung innerhalb des Greifbereichs schnell auf die Paketdicke einstellen.

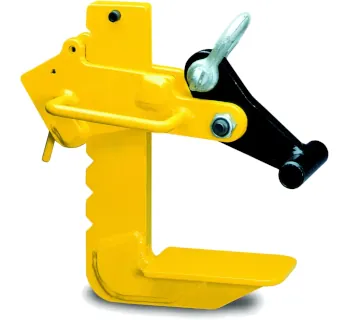

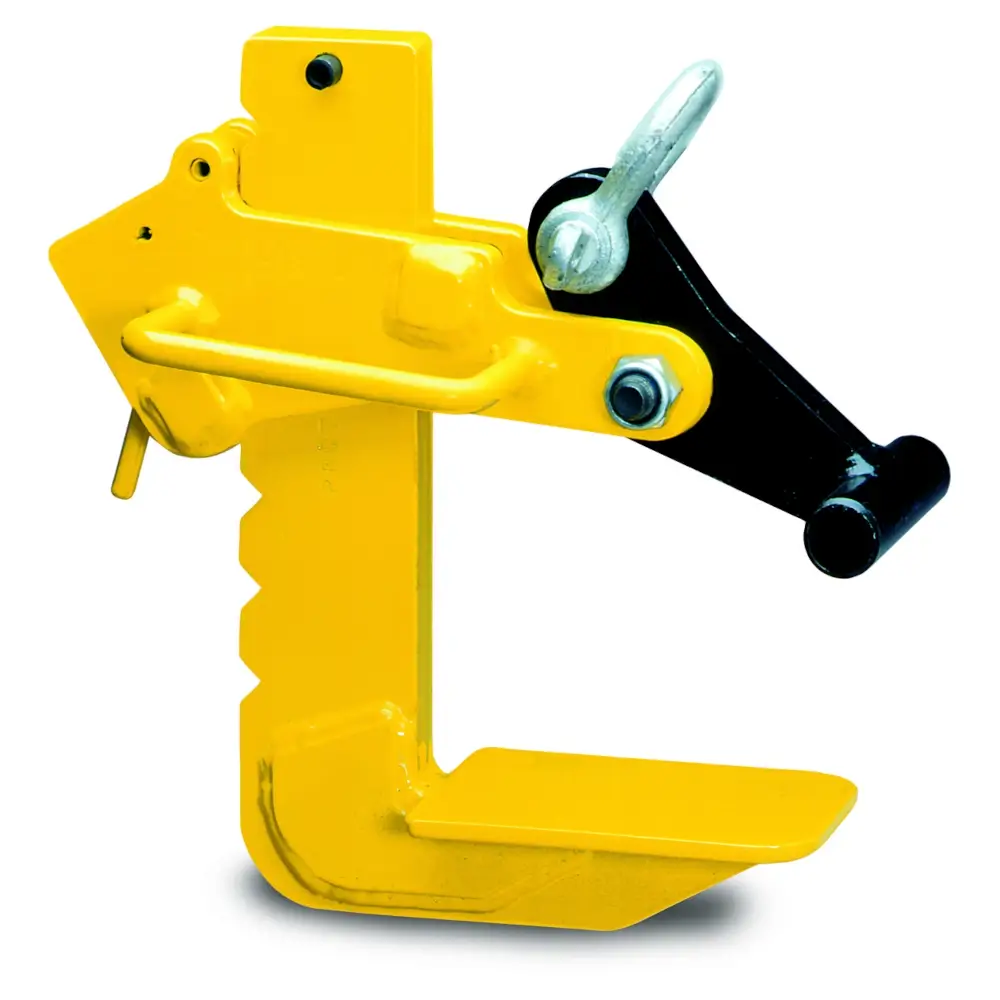

Abbildung: Tigrip® TGF Klemme (Produktbild)
Einsatzbereiche
Das System eignet sich für Stahl- und Metallservice, Blechlager, Fertigung und Logistik, wenn Blechpakete (gebündelte Bleche) sicher horizontal aufgenommen und umgesetzt werden sollen. Für Sonderfälle sind Ausführungen für größere Paketdicken erhältlich.
Bedienung & Praxis-Hinweise
- Klemmen stets paarweise verwenden und symmetrisch am Paket positionieren (Last gleichmäßig einleiten).
- Paketdicke über den Rastersteg einstellen, Klemme vollständig ansetzen und vor dem Hub den sicheren Sitz prüfen.
- Die Tragfähigkeit wird für das komplette Geschirr (2 Klemmen + Gehänge) bei Neigungswinkel β ≤ 45° angegeben.
Unverzichtbare Hilfsmittel: ein geeignetes Hebezeug/Kran sowie ein zum Einsatz passendes Kettengehänge bzw. passende Verbindungselemente (z. B. Schäkel), abgestimmt auf Tragfähigkeit und Anschlagpunkte.
Varianten & technische Daten
Untenstehend sind die gängigen Ausführungen der Type TGF mit Greifbereich, Grundmaßen (A–H), Gewicht und EAN/GTIN aufgeführt. Hinweis: In den Produktdetails kann die Ausführung auch als Einzelklemme geführt sein.
| Modell | Tragfähigkeit (Geschirr) | Greifbereich | Gewicht ca. | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|
| TGF 1.3/250 | 1300 kg | 0 – 250 mm | 23 kg | YALE-N50601624 | 4025092553346 |
| TGF 3.3/250 | 3300 kg | 0 – 250 mm | 39 kg | YALE-N50601626 | 4025092551540 |
| TGF 6.6/250 | 6650 kg | 0 – 250 mm | 87 kg | YALE-N50601628 | 4025092551656 |
| TGF 10.0/300 | 10000 kg | 50 – 300 mm | 92 kg | YALE-192065646 | - |
Gewichtsangabe: je nach Datenquelle als ungefähres Gewicht für 2 Einzelklemmen mit Kettengehänge (typisch 1 m) angegeben.
Sicherheit & Prüfung
- Neigungswinkel β ≤ 45° einhalten und Last erst bewegen, wenn die Klemmen korrekt angesetzt sind und der Gefahrenbereich frei ist.
- Vor jedem Einsatz Sicht- und Funktionsprüfung (Verschleiß, Deformation, Korrosion, Leichtgängigkeit).
- Wiederkehrende Prüfungen durch eine befähigte Person dokumentieren; Intervalle können sich durch Einsatzbedingungen verkürzen.
Passendes Zubehör
Für den sicheren Einsatz werden häufig zusätzliche Komponenten benötigt bzw. empfohlen:
- Kettengehänge (zweisträngig) passend zur Tragfähigkeit und Anschlagpunkten.
- Schäkel / Verbindungselemente zur normgerechten Verbindung mit Haken oder Gehängen.
- Traversen / Spreiztraversen, wenn große Blechformate eine größere Anschlagbreite oder bessere Lastverteilung erfordern.
- Hebezeuge (z. B. Kettenzüge) für kontrolliertes, feinfühliges Heben und Positionieren.
Typenseite (Übersicht):
TOMANRO – Yale Tigrip® Hebegeschirr TGF (Typen)
Typenseite (Variante 1.3/250):
Typenseite (Variante 3.3/250):
Typenseite (Variante 6.6/250):
Typenseite (Variante 10.0/300):
Dokument (Bedienungsanleitung):
Kurzfassung
Das Yale Tigrip® Hebegeschirr TGF ist für den horizontalen Transport von Blechpaketen konzipiert und wird in der Praxis mit zwei Klemmen und einem zweisträngigen Kettengehänge eingesetzt. Der Greifbereich lässt sich über den Rastersteg schnell an die Paketdicke anpassen, wobei die Tragfähigkeit für das komplette Geschirr bei β ≤ 45° gilt. Je nach Ausführung stehen Varianten bis 10000 kg und bis 300 mm Greifweite zur Verfügung.
- Schnelle Einstellung der Paketdicke über Rastersteg im Greifbereich
- Hohe Tragfähigkeiten für anspruchsvollen Blechpaket-Transport
- Klar definierte Grundmaße (A–H) zur sicheren Einbausituation/Anschlagplanung
- Geeignet für den horizontalen Einsatz mit zweisträngigem Gehänge

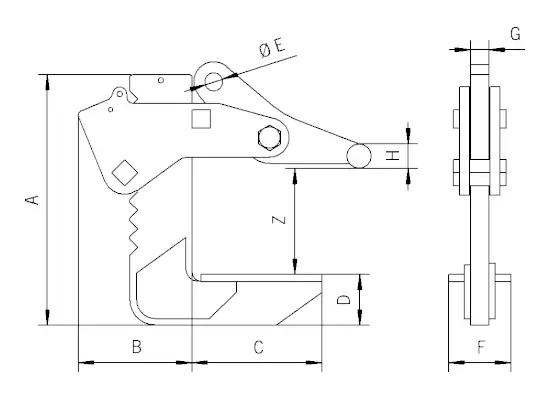

Abmessungen Tigrip® Hebegeschirr TGF
| Tigrip® Hebegeschirr TGF | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | ØE (mm) | F (mm) | G (mm) | ØH (mm) |
|---|---|---|---|---|---|---|---|---|---|
